本田GL1100摩托车发动机拆解零件结构

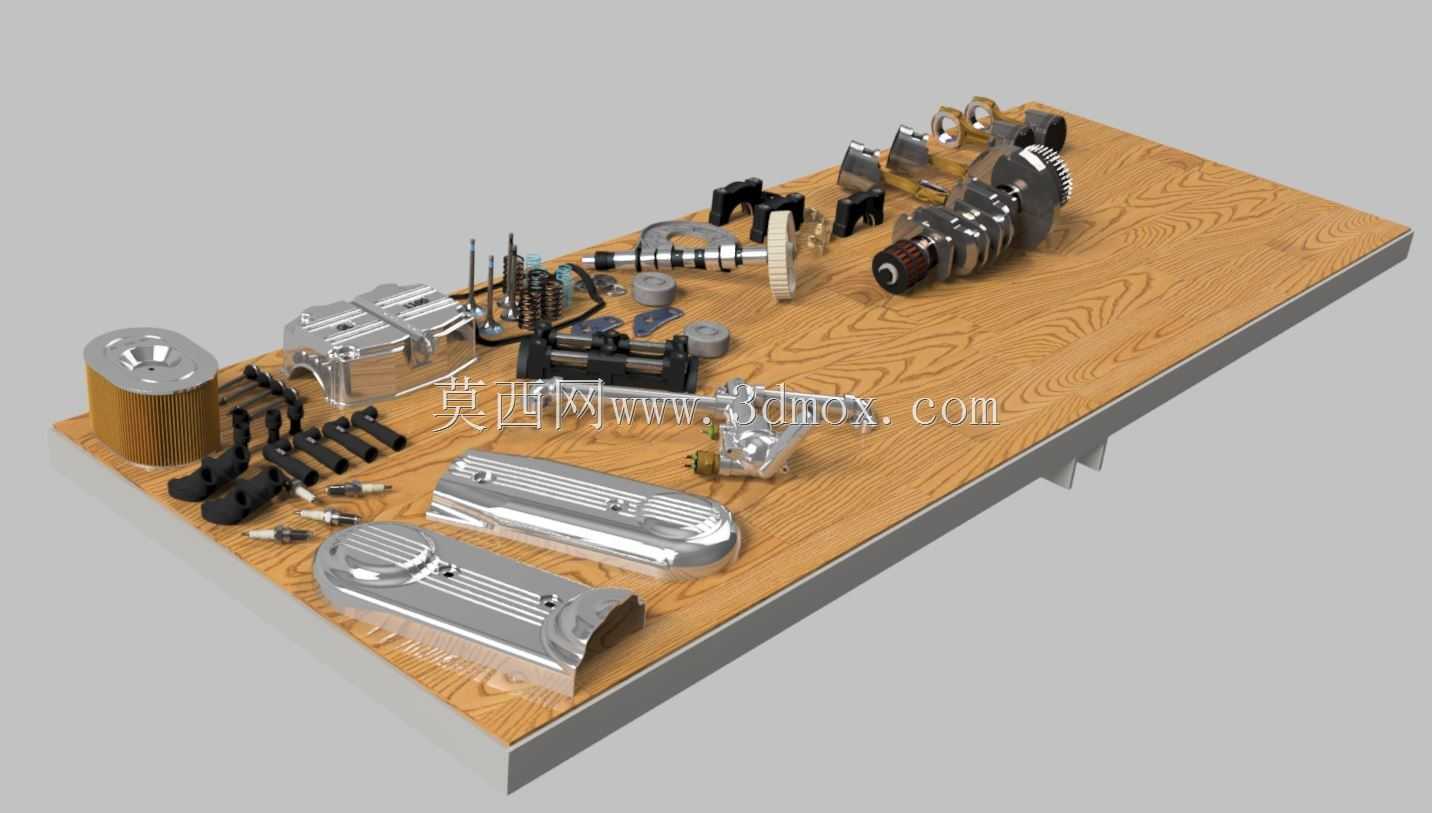

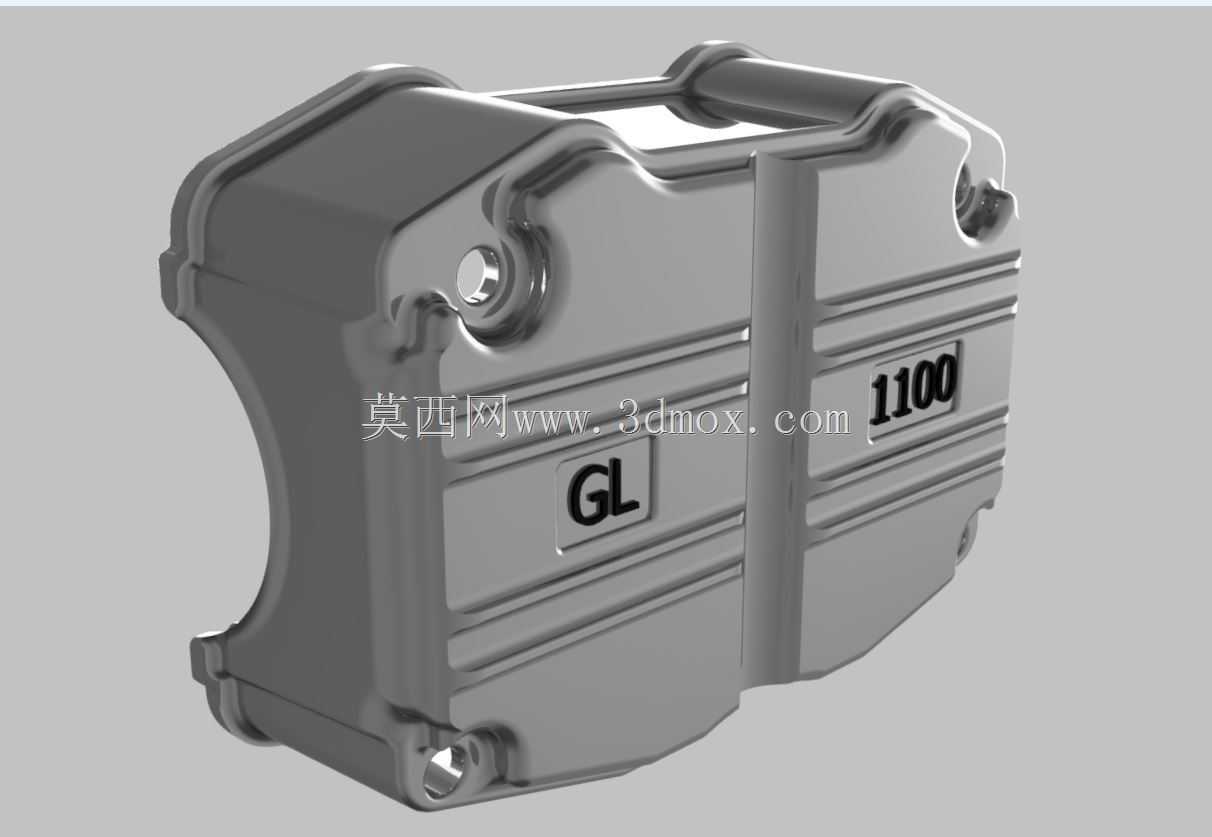

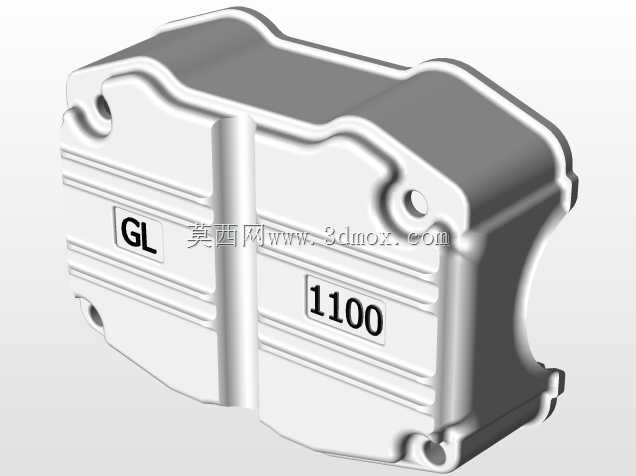

这套拆解状态的发动机零件，主要面向大排量摩托车动力系统的维修实训、逆向设计以及改装方案验证场景，在摩托车售后维修培训环节，可作为实体拆解教具的数字化补充，帮助维修技师快速熟悉各部件的装配位置与配合关系，也能为定制改装厂商提供基础结构参考，在不破坏原厂动力逻辑的前提下调整部件布局适配个性化改装需求。从实际用途来看，这些零件共同组成本田GL1100水平对置发动机的核心结构，包含缸盖饰件、滤清器组件、传动齿轮组、气门传动部件等核心单元，每一个部件都承担对应的动力传输、密封、过滤或者散热功能，比如镀铬缸盖饰件除了装饰作用外，还承担缸盖上部的防尘密封与辅助散热职责，纸质机油滤清器负责过滤机油回路中的金属碎屑与杂质，避免运动副出现异常磨损，不同模数的传动齿轮则按照固定传动比匹配曲轴与凸轮轴的转速，保证配气相位的精准度。设计层面上，这套零件的建模完全遵循原厂实车的装配边界，各部件的配合公差预留符合摩托车动力部件的通用设计规范，比如轴类零件与轴承的配合面预留了合理的过盈量，密封面的平面度公差控制在0.05mm以内，避免装配后出现漏油、漏气问题。外形尺寸方面，整套零件平铺展示的安装基准为模拟发动机装配台架的木质台面，各部件的相对位置完全对应实车拆解后的摆放逻辑，单个零件的安装孔位、配合止口尺寸与原厂部件完全一致，可直接用于生成装配工程图，也能导入三维装配环境中完成整机的虚拟装配，验证各部件之间是否存在运动干涉。在建模过程中，针对金属部件的表面特征做了还原，比如镀铬件的高光反射面、铸铁部件的粗糙铸造纹理、机加工面的刀纹痕迹都做了对应处理，方便后续做渲染验证或者装配动画制作，对于需要做运动仿真的场景，各齿轮的齿形参数、轴类零件的旋转中心都按照实车参数设定，可直接添加运动约束完成配气机构、动力输出端的运动模拟，验证不同转速下的部件运动轨迹是否合理。
