HGH15CA上银高组装线性滑块

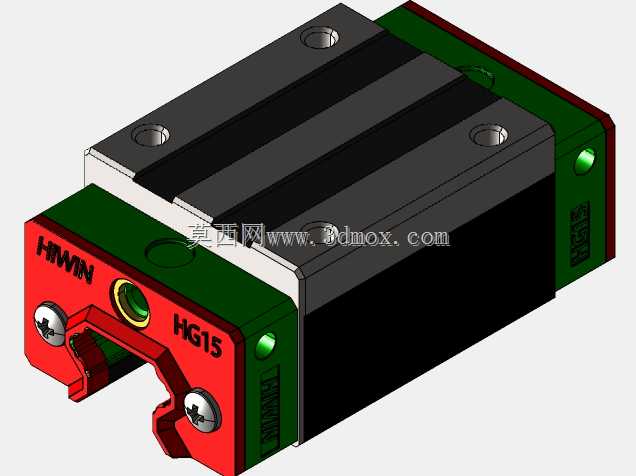

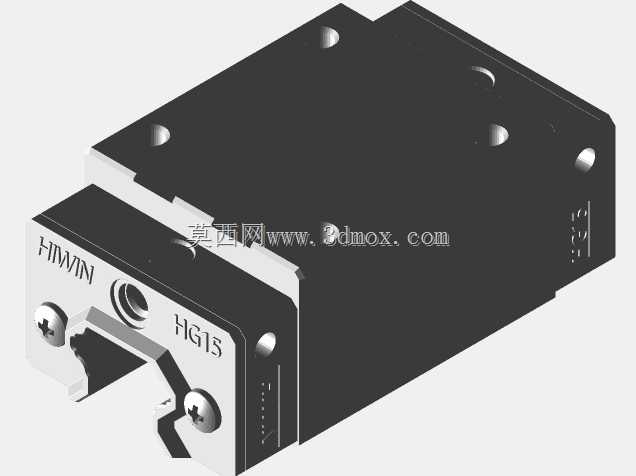

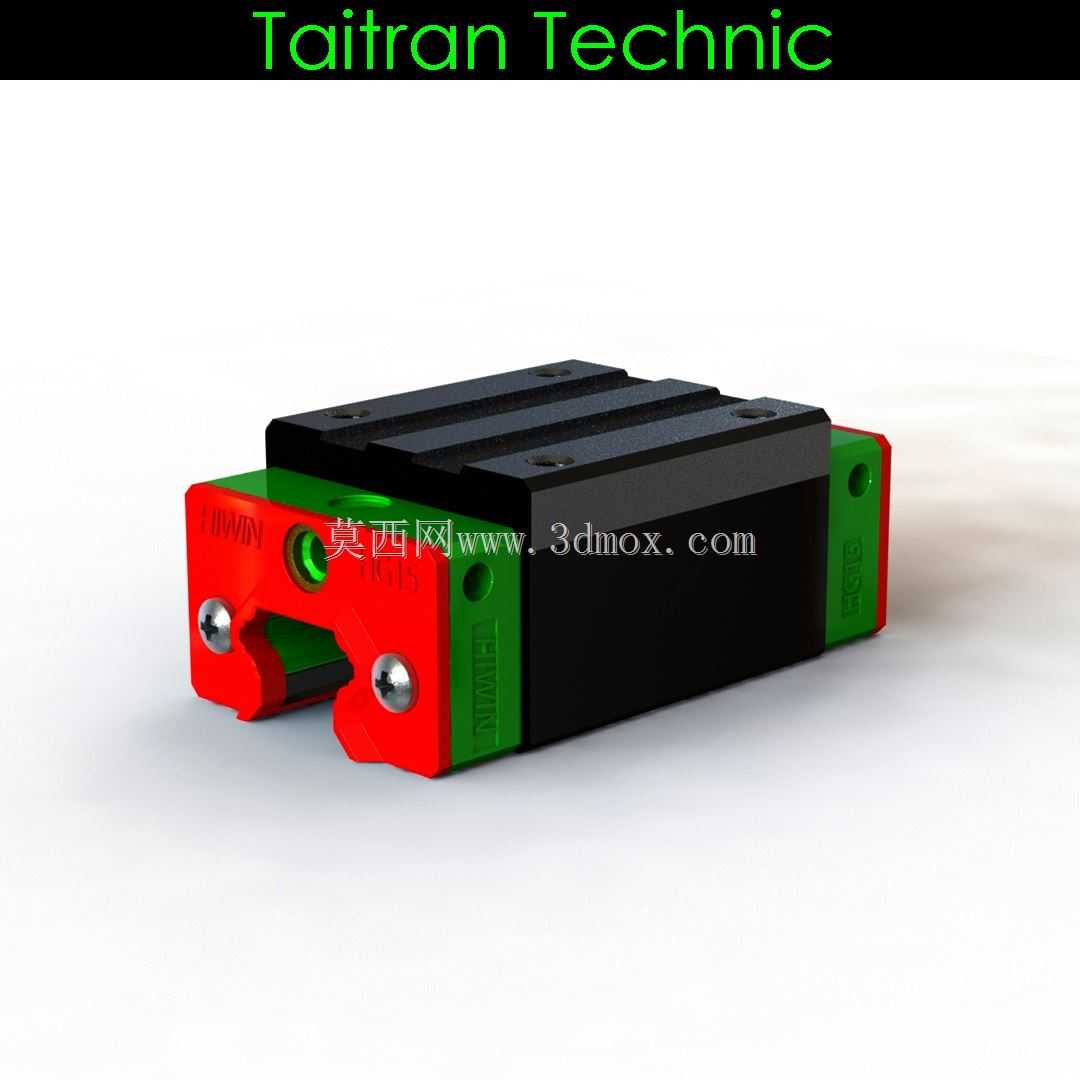

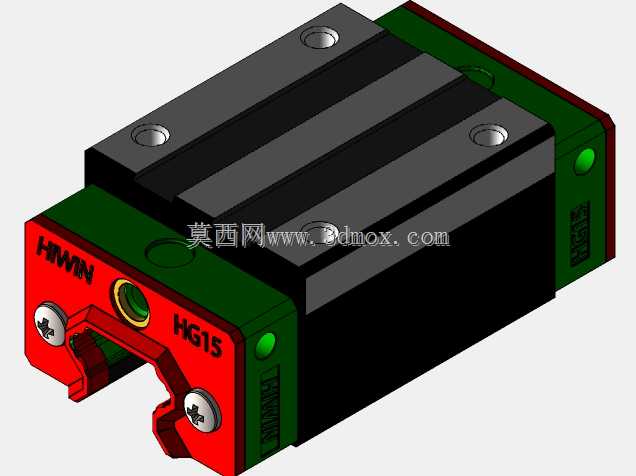

日常做桌面级小型设备结构设计时，15规格的线性滑块是选型清单里的高频选项，这款HGH15CA规格的滑块对应同系列15mm宽度的直线导轨，组装后整体组合高度为24mm，滑块本体长度61.4mm，安装孔位采用四方滑块标准的38mm孔距，安装螺纹为M4，适配多数小型设备的安装空间预留需求，不用额外做安装位的扩孔或者改型，能直接匹配市面上常规的15系列线性导轨，互换性表现较好。从实际应用场景来看，这类滑块的覆盖范围非常广，桌面级FDM3D打印机的X、Y轴运动结构里，它能承担打印头、热床的平稳往复运动，保证打印过程中运动无卡顿、无爬行，避免层纹错位的问题；小型桌面数控雕刻机的主轴进给轴上，它可以承受雕刻过程中产生的径向切削力，保证主轴走刀的直线度，提升雕刻件的轮廓精度；迷你激光切割机的激光头移动模组中，它能保证激光头的运动轨迹平直，避免切割边缘出现锯齿状偏差；甚至一些小型自动化送料机构、桌面级点胶设备的直线运动单元，也会选用这个规格的滑块，兼顾负载能力和紧凑的安装尺寸。从功能特性来说，这款高组装方形滑块自带双端密封结构，端盖内置储油空间，日常维护时只需要通过注油嘴补充润滑脂，就能保证钢珠滚道的长期润滑，降低运行阻力，延长使用寿命；滑块内部的钢珠回流结构经过优化，运行时的钢珠循环噪音更低，适合对运行噪音有要求的桌面设备场景；滑块两端的红色防尘端盖可以阻挡加工过程中产生的切屑、粉尘进入滚道内部，减少滚道磨损，在有少量粉尘的加工场景下也能稳定工作。做三维建模的时候，这个滑块的细节还原度直接影响整机装配的干涉检查效果，模型完整还原了滑块本体的安装沉孔、注油嘴位置、端盖的卡扣结构、侧面的品牌标识凹槽，甚至回流器的外形轮廓都做了准确复刻，在做整机虚拟装配时，可以直接用来检查滑块周围的走线空间、拖链安装位置、限位开关的触发位置是否存在干涉，不用再额外简化模型做占位参考。很多新手做小型设备设计时容易忽略滑块的安装边界，这款滑块的宽度是34mm，安装时导轨两侧需要预留至少2mm的扳手空间来拧紧紧固螺丝，滑块运动到行程两端时，要注意端盖和端部安装座的间隙不能小于1.5mm，避免运行时撞坏端盖密封件；如果是垂直安装使用的场景，还要额外考虑滑块的自锁问题，避免断电后滑块下滑造成设备损坏。另外这个规格的滑块额定动负载在7.8kN左右，额定静负载在11.5kN左右，完全能满足桌面级小型设备的负载需求，不用盲目选更大规格的滑块造成空间浪费和成本上升，做结构设计时可以根据实际的受力情况，计算所需的滑块数量和导轨长度，保证运动刚性的同时控制整体设备的体积。
