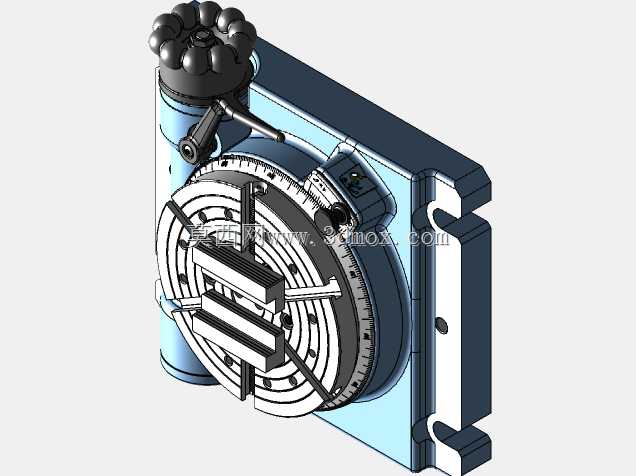

带压板结构回转式组合工作台

在多工序轮换加工、小批量多品种零件的生产场景中，这类带组合式压板的回转工作台，是车间现场提升装夹效率的核心工装之一。不同于固定式装夹平台，该结构可绕中心回转轴完成角度分度，配合周边布置的压板组件，能在一次装夹定位后完成多个面的加工、检测或装配作业，减少工件反复拆装带来的定位误差累积。从结构设计逻辑来看，整个回转主体采用刚性框架式布局，核心回转支承部位预留了标准安装接口，可适配不同规格的手动回转盘或数控分度头，用户可根据自身产线的自动化程度灵活选配驱动单元，无需对台体主体做二次改造。台面上的T型槽布局经过受力校核，槽间距匹配通用压板的安装尺寸，压板采用桥式压合结构，压头部位做了防滑齿面处理，夹紧时可避免工件表面出现压痕，同时保证足够的夹紧力，应对铣削、钻削加工过程中的切削冲击不会出现工件位移。安装边界方面，台体底部预留了四个地脚安装孔，孔位尺寸匹配车间常用的120mm、150mm规格槽系组合夹具平台，可直接固定在现有工作台上，也可单独通过地脚螺栓固定在地面工位，整体高度适配常规立式加工中心的工作台行程范围，不会出现Z轴行程不足的干涉问题。日常使用中，这类回转工装常应用在机加工车间的工序集中工位、装配线的多面组装工位、质检环节的多尺寸检测工位，比如小型箱体类零件的周边孔加工，不需要每次重新找正工件基准，只需转动工作台到对应角度即可完成加工，单工序装夹时间可缩短40%以上。设计时特意将压板的安装座做了可滑移设计，可根据工件的外形尺寸调整夹紧位置，不管是方形、圆形还是异形轮廓的工件，都能找到合适的夹紧点，台体边缘做了倒角处理，避免操作时磕碰划伤，回转部位设置了锁紧机构，转到指定角度后可通过侧边的锁紧手柄完成刚性锁定，加工过程中不会出现角度偏移。整个结构的受力路径经过优化，夹紧力通过压板直接传递到台体主体框架，不会对回转支承造成额外的偏载，延长核心回转部件的使用寿命，日常维护只需定期给回转支承加注润滑脂即可，没有复杂的易损件，适合车间长期高负荷使用。
