带侧定位组件的冲压成型工装结构

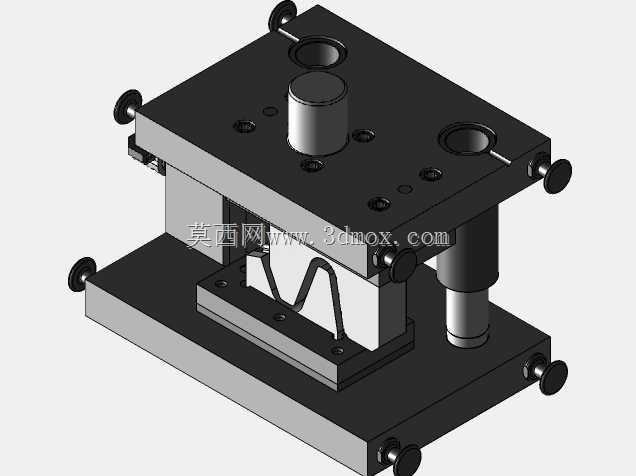

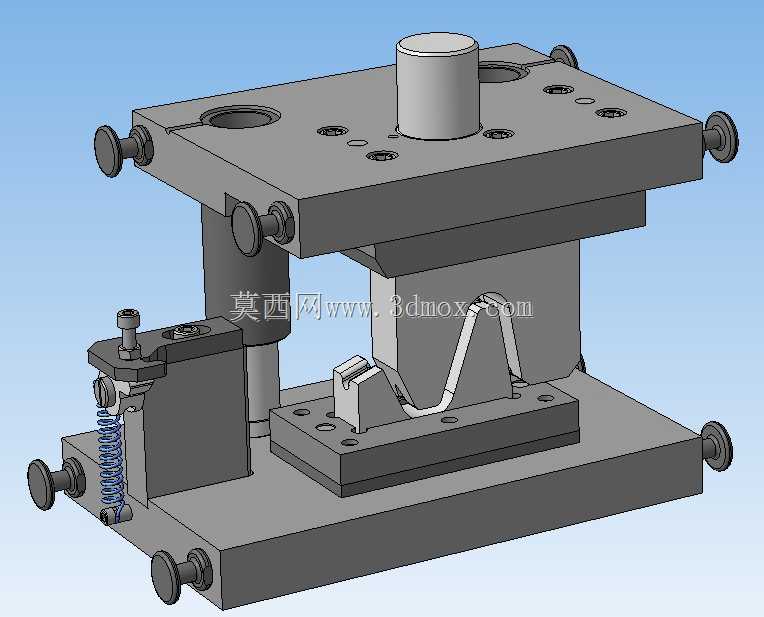

这套工装结构主要应用于五金冲压件的折弯成型工序，常见于汽车零部件、家电五金配件的量产加工场景，适配中小尺寸异形钣金件的批量冲压作业，可直接安装在普通开式压力机的工作台面使用，无需对设备进行额外改造。从结构布局来看，整套工装采用标准后侧导柱模架作为基础承载结构，上下模座通过对称布置的导柱导套实现合模导向，导向精度可控制在0.02mm以内，能够有效避免合模过程中出现的偏载啃模问题。上模部分集成了成型凸模与模柄连接结构，模柄采用标准圆柱直柄设计，可直接与压力机滑块的安装孔配合锁紧，凸模的成型面根据工件的折弯轮廓做了仿形处理，成型圆角经过平滑过渡，减少冲压过程中工件表面的拉伤风险。下模部分除了配套的成型凹模外，额外设置了侧方定位组件与弹性顶料结构，侧定位组件通过可调螺栓实现定位块的位置微调，可兼容一定尺寸公差范围内的坯料定位，操作人员放置坯料时可快速靠紧定位面，无需反复调整位置，有效提升上下料的作业效率。弹性顶料结构采用矩形螺旋弹簧作为弹力来源，开模状态下顶料块高出凹模型面，可将成型完成的工件顶出凹模型腔，避免工件卡滞在型腔内，减少操作人员取件的等待时间。整套工装的安装边界可适配公称力160kN及以上的普通开式压力机，上下模座的安装槽采用标准T型槽间距设计，可通过常规T型螺栓完成锁紧固定，模架闭合高度可通过压力机滑块的调节行程适配，无需额外加装垫板。在设计思路上，这套结构优先考虑了量产场景下的维护便捷性，所有成型镶件、定位块、导套都采用可拆卸式的螺钉锁紧结构，易损件出现磨损后可直接单独更换，无需整套模架报废，有效降低长期使用的维护成本。侧方的定位组件还预留了调整余量，当坯料的来料尺寸出现小幅波动时，可通过锁紧螺栓的微调补偿尺寸偏差，减少因坯料公差导致的成型废品率。导柱的布置避开了工件的上下料路径，操作人员放置坯料时不会与导向部件发生干涉，作业过程中的操作空间充足，可适配手工上下料或者搭配简易机械手实现自动化取放料的升级需求。成型凹模的型腔边缘做了微小的倒角处理，可减少坯料流入型腔时的阻力，避免折弯位置出现应力集中导致的开裂问题，弹簧的预压量经过合理匹配，顶料力足够托起成型后的工件，同时不会在开模瞬间将工件弹飞，保障作业过程的安全性。
