钻孔加工用快夹式钻模夹具结构

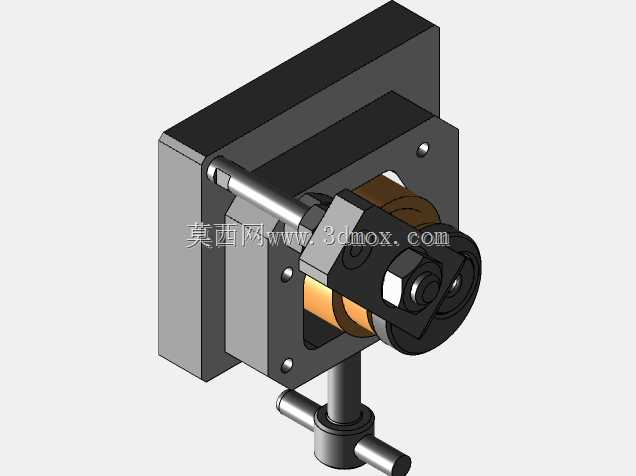

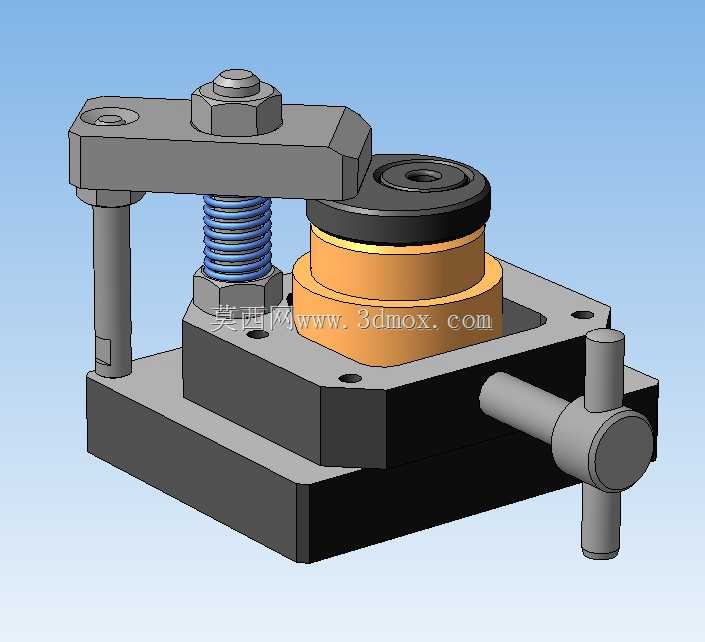

在中小批量零件的钻孔加工场景里，这类手动快夹钻模是车间里提升孔位一致性、降低划线找正时间的常用工装，尤其适配盘类、套类小型零件的径向或端面孔加工，能直接装夹在普通台钻、立钻的工作台面上，不需要复杂的找正流程，普通操作工人经过简单培训就能快速上手使用。整套夹具的核心功能是在钻孔过程中对工件完成精准定位与可靠夹紧，避免钻头切削时工件移位导致孔位超差、孔径偏斜，同时钻套部分能对钻头起到导向作用，减少钻头入钻时的滑移，提升孔的位置精度与直线度，对于没有高精度数控钻床的小型加工车间来说，这类工装的投入成本低，加工稳定性远高于自由划线钻孔的工艺方案。从结构设计思路来看，这套夹具采用了侧面偏心手柄式的快速夹紧逻辑，搭配压板弹簧自动复位结构，装卸工件时只需要扳动侧面的T型手柄就能完成夹紧与松开动作，弹簧会在松开状态下自动顶起压板，留出足够的工件装卸空间，不需要额外手动抬升压板，能有效缩短单件装夹的辅助时间。定位部分采用台阶式定位座，能适配对应内孔或外圆尺寸的工件，定位座与底座之间通过销钉与螺栓刚性连接，保证长期使用后的定位精度不会因为反复装夹出现偏移，钻套嵌入在上方的导向块内，磨损后可以单独更换，不需要整套工装报废，降低了长期使用的维护成本。安装边界方面，整套夹具的底座为矩形结构，四个角预留了T型槽安装孔，可以直接通过T型螺栓固定在标准钻床工作台上，整体外廓尺寸紧凑，不会占用过多工作台面空间，夹紧行程覆盖常规小型盘类零件的厚度范围，压板的压合位置避开了钻孔加工区域，不会和钻头下行路径产生干涉。结构上的受力设计也经过考量，夹紧力的传导路径从手柄的偏心轮出发，直接传递到定位座下方的支撑面，配合压板的杠杆压合，夹紧力方向垂直于工件定位基准面，不会出现工件翘起的情况，弹簧的预紧力经过匹配，既可以在松开时顶起压板，又不会在夹紧状态下抵消过多夹紧力，保证钻孔过程中工件不会因为切削振动出现松动。
