船用30吨尾矿二重奏起重设备设计

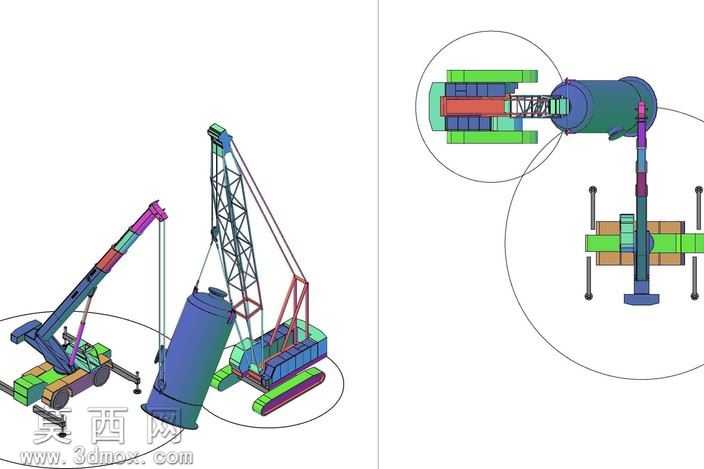

本模型为船用30吨尾矿二重奏起重设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循起重机械设计规范，对设备各组成部件进行1:1等比例还原，确保各结构尺寸匹配实际作业需求。建模阶段首先完成主体承载结构的搭建，分别构建履带式起重单元与汽车起重单元的底盘结构，对履带板的啮合结构、汽车底盘的转向承载结构进行精细化建模，保证底盘部分的结构强度与行走功能的合理性。随后完成起重臂架的建模，针对桁架式臂架与箱型伸缩臂架分别进行结构设计，对臂架的节段连接结构、变幅液压缸的安装位、滑轮组的排布位置进行精准定位，还原臂架变幅、伸缩的运动逻辑，确保作业半径与起升高度满足30吨尾矿吊装的作业要求。针对起重作业的核心起升机构，建模时细化了卷扬机构的卷筒结构、钢丝绳缠绕路径、吊钩组的滑轮配比，对回转支承的连接结构、回转驱动的安装位置进行精准设计，保证设备可实现360度回转作业，适配船只上有限空间内的尾矿吊装转运需求。模型同时还原了设备的配重结构，对上车配重的排布、固定结构进行建模，保证30吨额定起重量下的整机稳定性，避免吊装作业时发生倾覆风险。渲染阶段采用工业机械常用的配色方案，对底盘结构采用工程黄配色，臂架结构采用辨识度较高的彩色分段配色，液压缸、钢丝绳等部件采用金属质感材质，配重结构采用深灰配色，通过材质区分不同功能部件，提升模型的辨识度与展示效果。设计过程中充分考虑船用作业的特殊环境，对结构件的连接节点进行加强设计，预留防腐处理的结构余量，确保设备可在高湿高盐的船只作业环境下稳定运行，双起重单元配合的二重奏设计可实现协同吊装，适配大体积尾矿构件的转运作业需求，各部件的装配关系清晰，可直接用于结构验证、作业模拟与教学演示场景。
