工业绞车组件结构三维设计作品

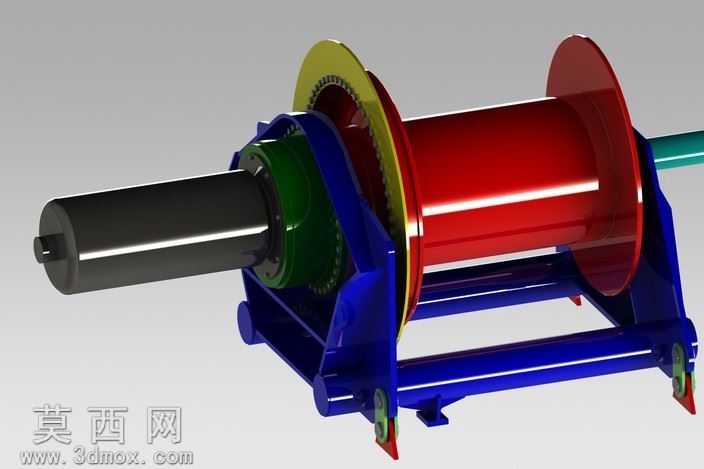

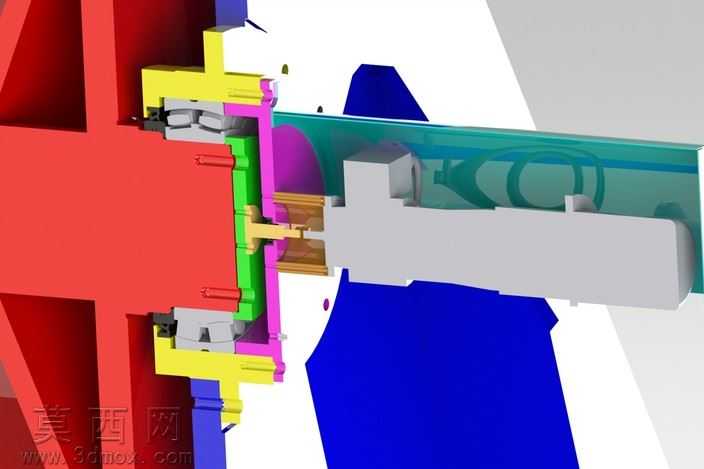

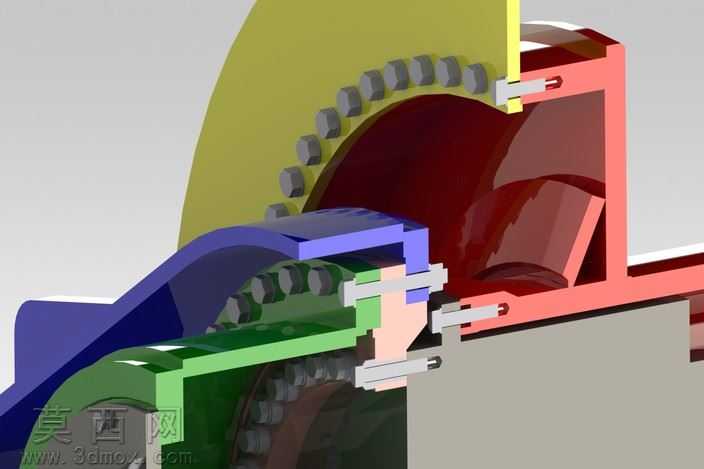

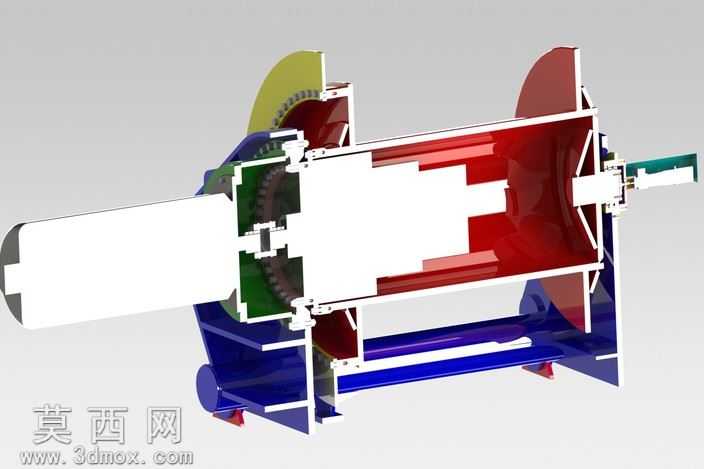

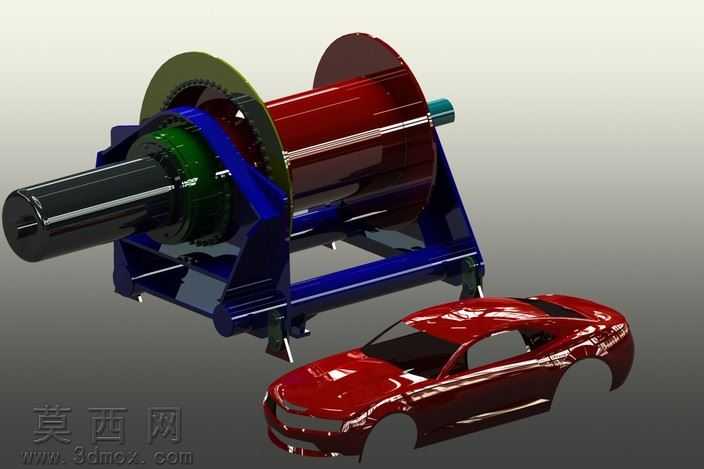

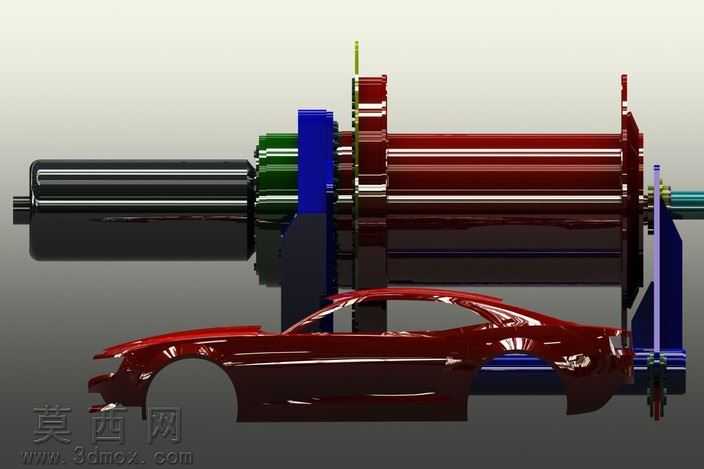

本作品为工业绞车的完整组件三维设计，建模过程严格遵循机械设计规范，先从核心传动主轴开始搭建基准，依次完成卷筒支撑结构、传动齿圈、制动组件、机架支座的零件建模，再按照实际装配约束完成整体组装，所有零件间的配合间隙、安装定位都参考真实工业绞车的生产装配要求设置，确保模型可直接用于结构验证、装配模拟等场景。渲染阶段针对不同部件的材质特性做了精细化调整：卷筒主体采用高光亮面金属红烤漆材质，还原重型工业设备的漆面质感，表面添加细微的使用痕迹纹理提升真实感；支撑机架采用深蓝色哑光金属漆材质，表现焊接钢结构的厚重稳固属性；传动齿圈做了发黑处理的金属材质，添加细微的磨损纹理体现传动部件的工作特性；主轴部分采用亮面镀铬金属材质，突出轴类零件的加工精度与金属光泽；轴承端盖等部件采用深绿色烤漆材质，区分不同功能模块的视觉层次。结构设计上，绞车采用单侧齿圈传动的布局，主轴贯穿卷筒中心，两端通过轴承座固定在一体式焊接机架上，机架底部设置可调式支撑脚，方便现场安装时调整水平度；卷筒两侧设置加高挡边，可避免钢丝绳收放过程中出现脱槽问题，齿圈与卷筒采用螺栓连接的可拆卸结构，方便后期维护更换磨损部件。设计过程中重点考量了绞车的承重受力特性，机架的支撑筋板位置、轴径尺寸、齿圈模数都经过受力校核，确保结构强度满足重载起重、牵引的使用需求，整体模型细节完整，所有连接孔、倒角、工艺槽都按照实际加工要求做了还原，没有遗漏关键结构特征，可用于教学演示、方案展示、结构优化参考等多种场景。
