200mm规格手动回转工作台结构设计

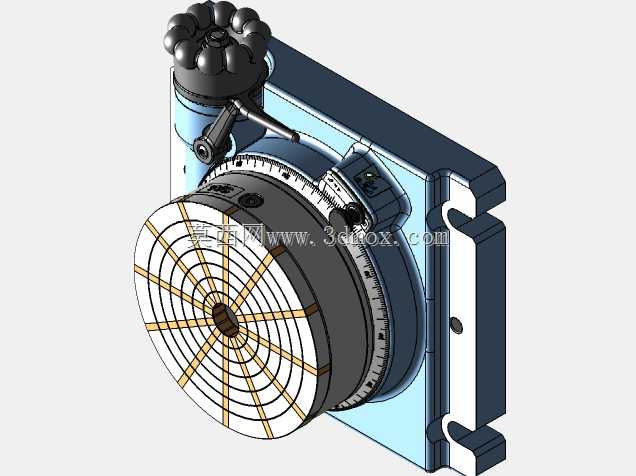

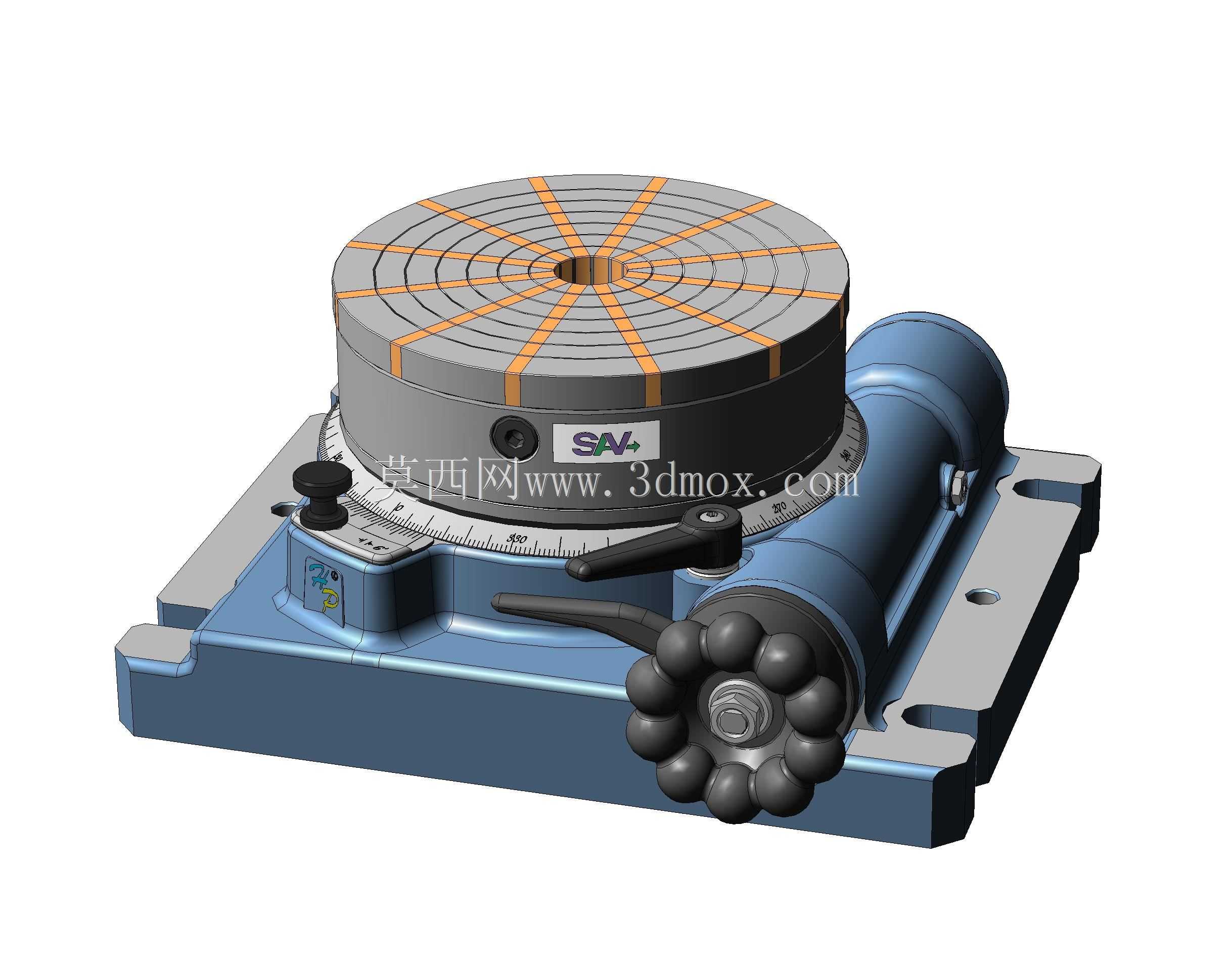

这款手动回转工作台的盘面公称直径为200mm，是铣床、坐标镗床、钻床等常规机加工设备常用的配套工装附件，日常生产中主要承担圆周分度加工、扇形面铣削、圆周等分孔钻铰、圆弧面磨削等工序的工件装夹与角度定位工作，在小批量多品种的机加工车间、模具加工工位、工装试制单元都有极高的使用频次。从结构设计逻辑来看，该转台采用了经典的蜗轮蜗杆传动结构，侧置的手轮集成了防滑滚花握柄，操作时单手握持即可完成精细角度调整，手轮端的锁紧拨杆可以在角度调整到位后快速锁止传动副，避免加工过程中受切削力影响出现角度偏移。盘面采用带辐射状T型槽的圆形铸铁基体，T型槽的槽宽与间距匹配通用机床的压板螺栓规格，工件装夹时可以根据外形尺寸灵活调整压板固定位置，盘面中心设置的定位基准孔可与芯轴配合，实现带内孔工件的快速同轴定位，减少装夹找正的辅助时间。底座部分采用带安装定位槽的一体式铸造结构，安装时可通过机床工作台上的T型螺栓直接固定，底座的安装孔位间距与常规200mm规格转台的安装边界保持通用互换性，无需对现有机床工作台进行额外改造即可直接替换同规格老旧转台。转台的刻度圈设置在盘面与底座的衔接位置，整圈刻度精度满足常规机加工的分度需求，配合游标刻度可实现更精细的角度读数，适配非整数角度的加工场景。在实际使用场景中，该类转台除了配合主机完成常规加工外，还可搭配尾座、分度头等附件完成长轴类零件的偏心加工、螺旋槽铣削等工序，部分钳工工位也会用其完成划线、角度检测等辅助工作。设计时充分考虑了手动操作的人机工程，手轮的操作高度与握持阻尼经过优化，长时间连续操作也不易产生疲劳，传动副的间隙调整结构设置在转台侧方，日常维护时无需拆解主体即可完成蜗轮蜗杆啮合间隙的调整，长期使用磨损后可快速恢复传动精度，整体结构没有冗余的复杂构件，车间日常维护的门槛极低，适合生产一线的复杂工况使用。
