立式1160数控加工铣床结构设计

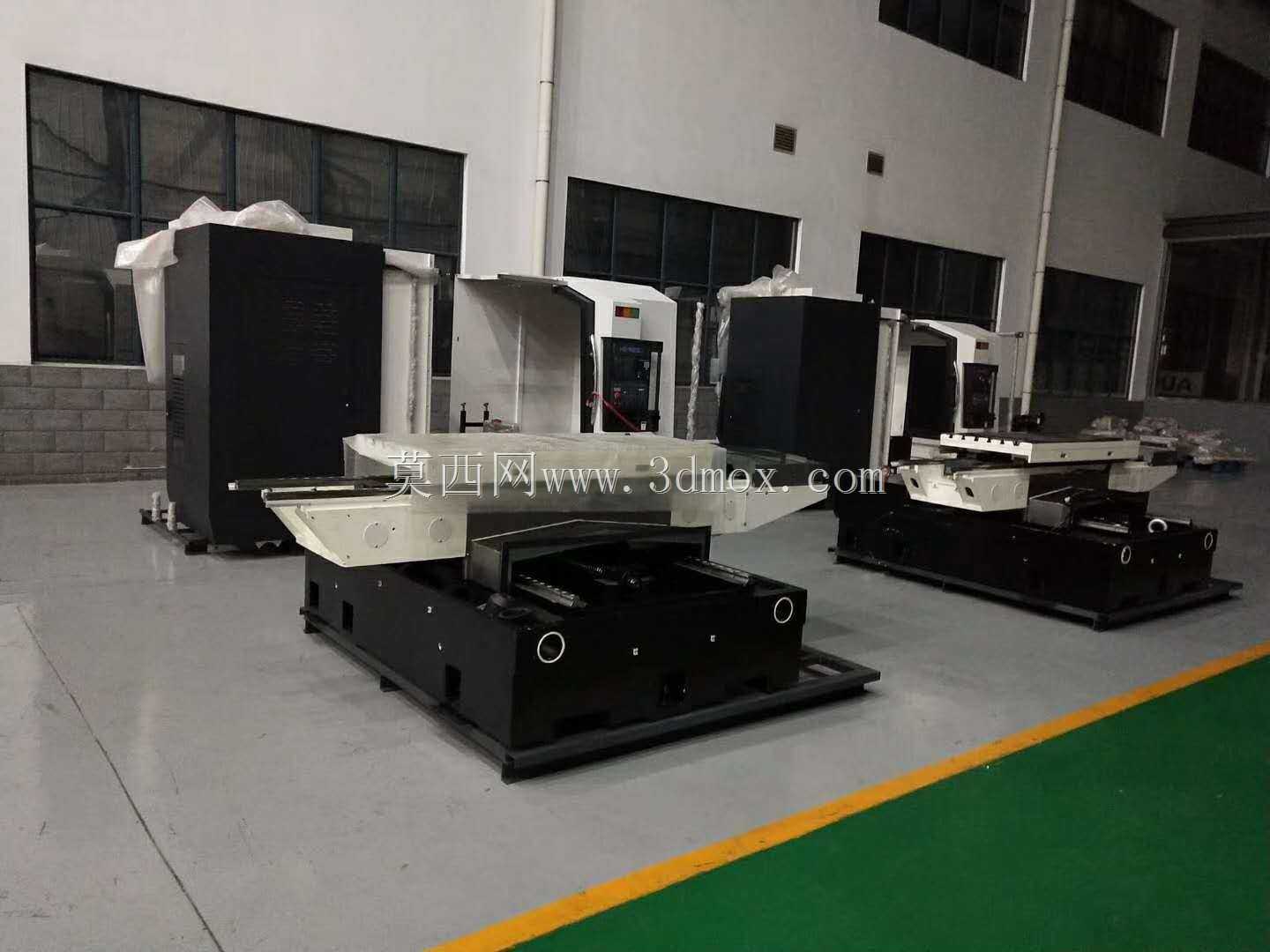

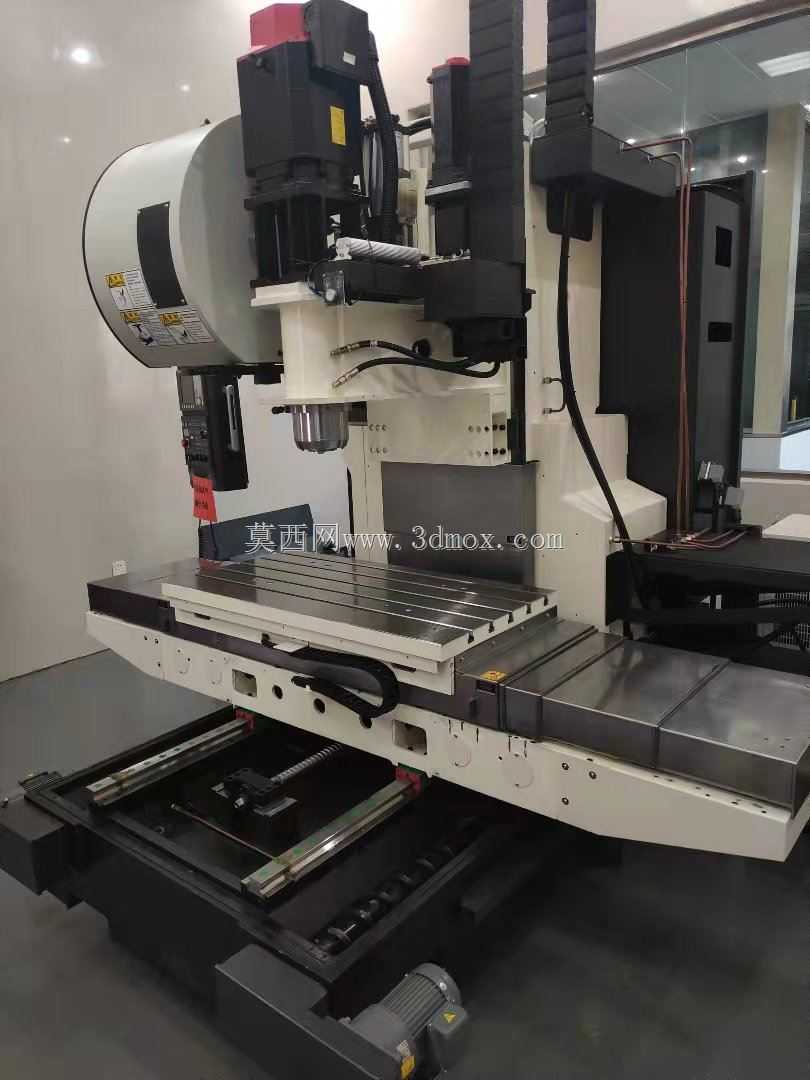

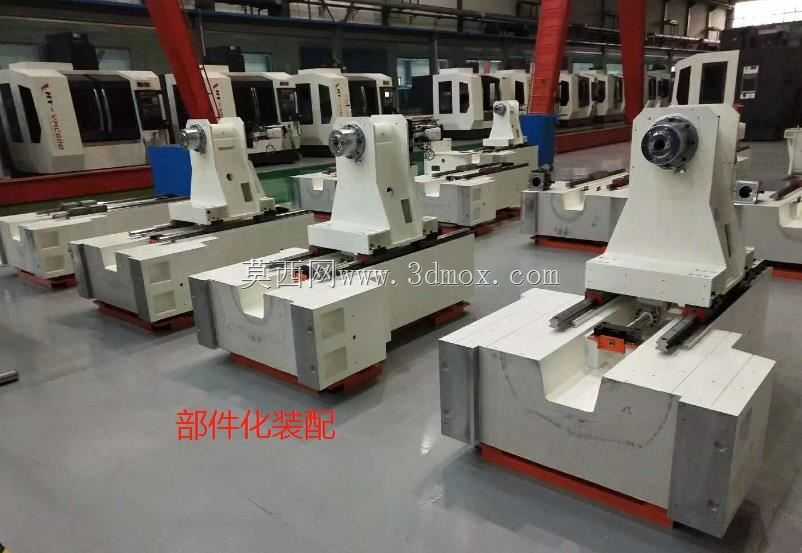

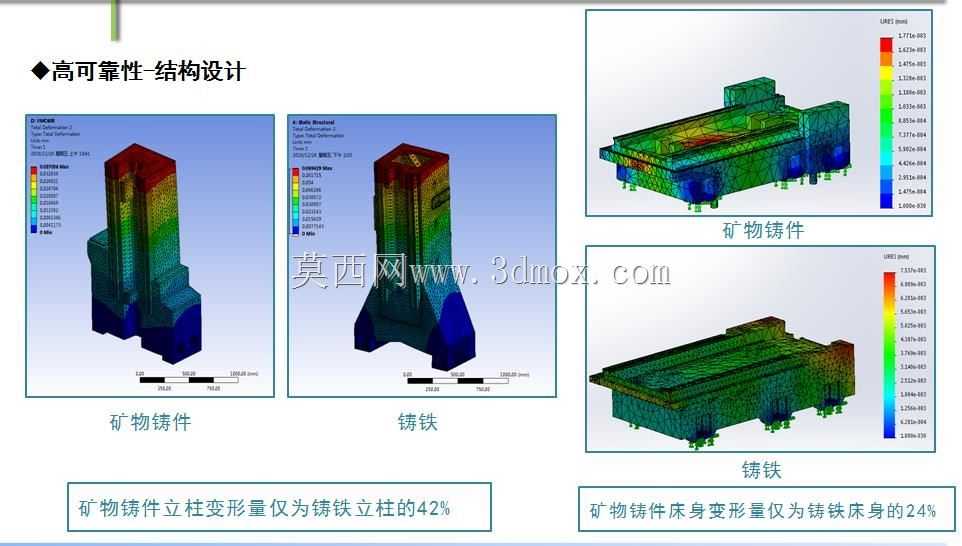

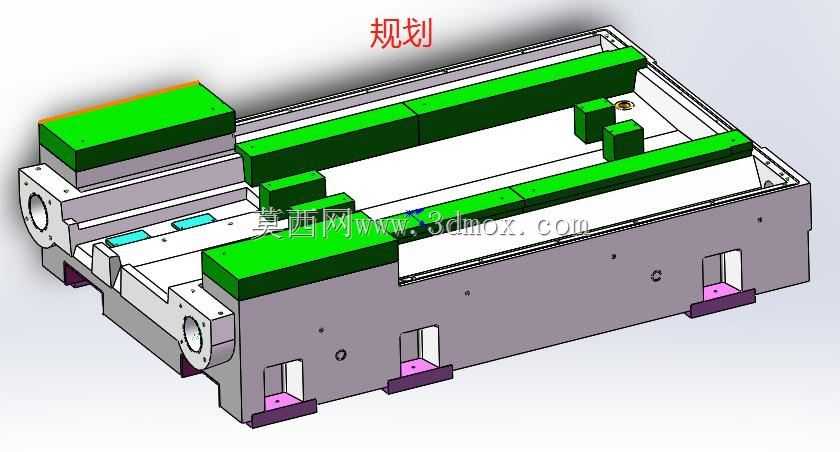

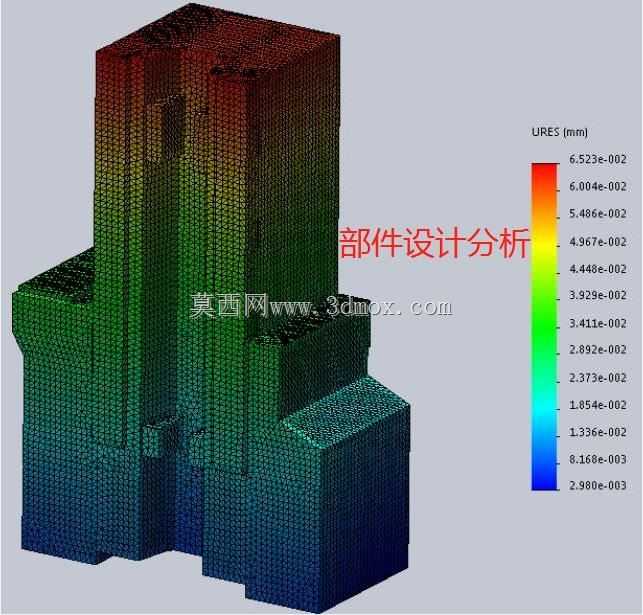

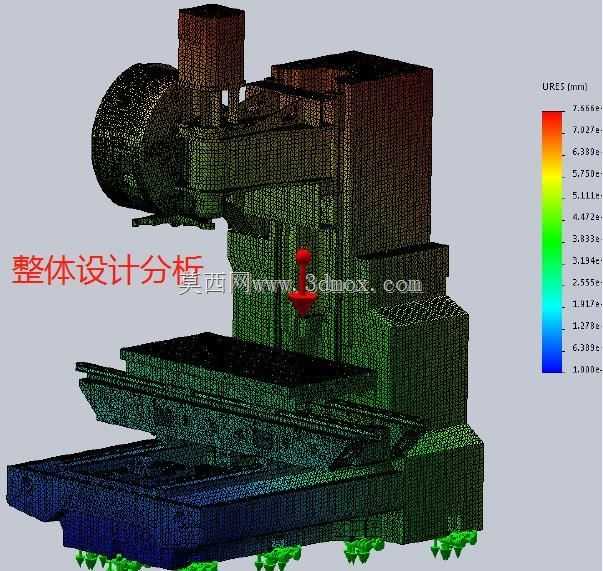

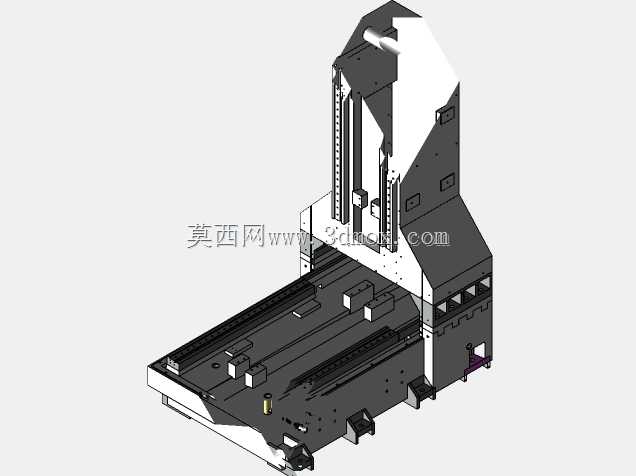

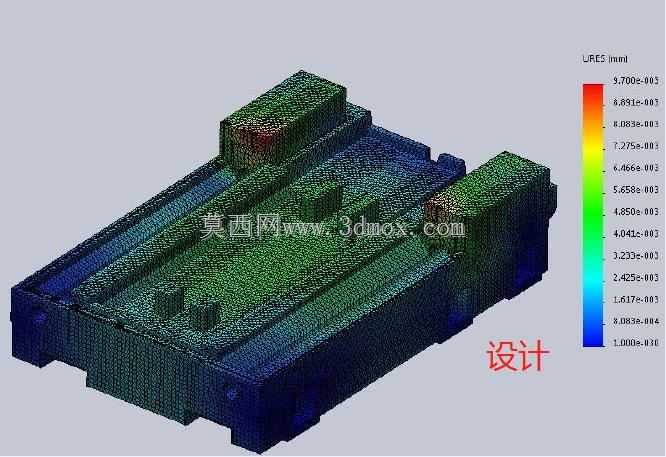

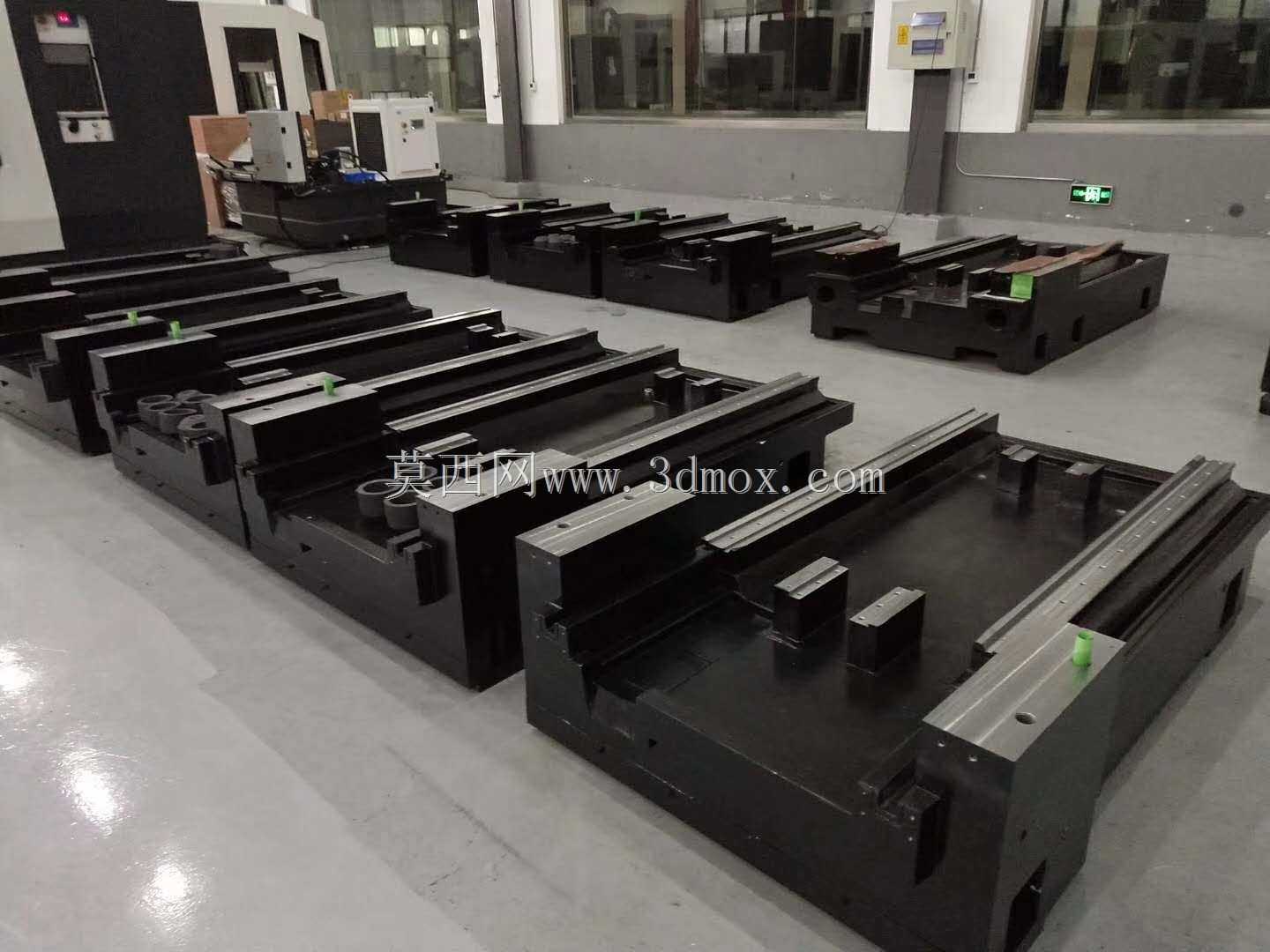

这款立式数控铣床的结构设计，核心围绕中小批量金属零件的铣削加工场景展开，适配模具钢、铝合金、铸铁等常见机加工材料的平面铣削、型腔加工、钻孔攻丝、镗孔等多工序作业，在通用机械零件加工、小型模具型腔加工、五金零件批量生产场景中都能适配。从结构布局来看，采用固定立柱、十字滑台带动工作台移动的经典C型结构，主轴箱沿立柱导轨做Z向进给，这种布局的优势在于操作视野开阔，工件装夹便捷，日常换刀、工件找正的操作空间充足，适合加工长度方向尺寸在1100mm级别的板类、箱体类零件。设计过程中重点考量了床身的刚性表现，床身内部采用密布的加强筋结构，配合树脂矿物铸造的基体填充方案，在小批量试制阶段也可通过金属板外腔填充结构实现原型快速落地，填充材料具备良好的流动性与自密实性能，无需额外振动或压力辅助铸造，凝固过程收缩率仅0.5‰，成型后的铸件孔隙率低、致密性优异，可有效吸收加工过程中的振动，降低外部振源对加工精度的干扰，同时抑制自身切削振动向外传递。X/Y/Z三轴均采用重载线性导轨搭配大直径滚珠丝杠的传动方案，导轨安装面经过精密刮研处理，保证运动的直线度与重复定位精度，丝杠两端采用固定支撑结构，预拉伸安装后可抵消高速进给产生的热变形影响。主轴单元采用BT40规格的机械主轴，搭配刀库可实现自动换刀，刀库容量适配常规加工需求，换刀动作的行程设计避开了工作台常用装夹区域，减少换刀过程中的干涉风险。工作台的T型槽布局采用标准间距设计，可适配通用平口钳、压板、专用夹具的安装，工作台边缘设置的排屑槽可引导切削液与铁屑流向设备两侧的排屑机构，避免铁屑堆积在导轨防护板上影响运动顺畅度。安装边界方面，设备整机占地尺寸适配常规中小型机加工车间的布局，地面承重要求符合普通工业厂房的地坪承载标准，电控柜布局在设备侧后方，预留的接线、检修空间满足日常维护需求，气动、润滑管路全部采用内置走线设计，既避免加工过程中切屑飞溅损坏管路，也让设备整体外观更整洁。主轴端面到工作台面的距离范围覆盖了常规零件加工的装夹高度需求，不会出现大尺寸工件装夹后行程不足的问题，各轴的行程限位设置了硬限位与软限位双重保护，防止超程运动造成机械结构损坏。
