手动调节式三辊金属板材卷圆成型设备

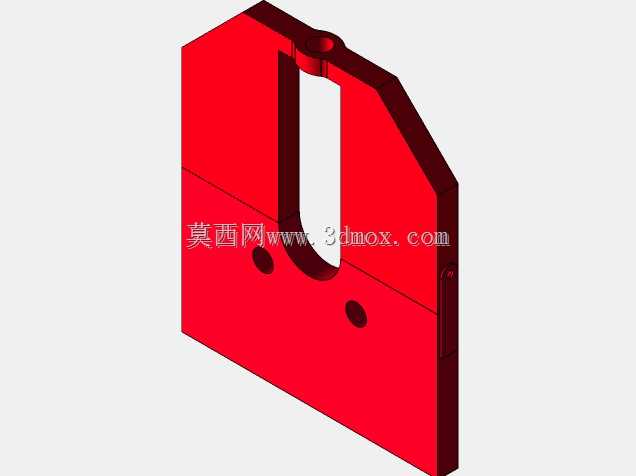

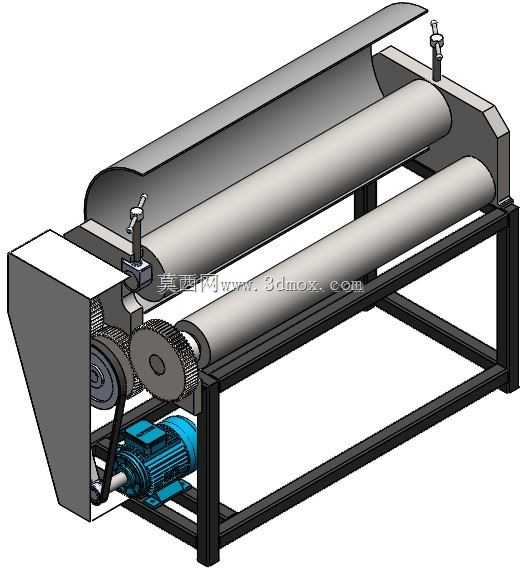

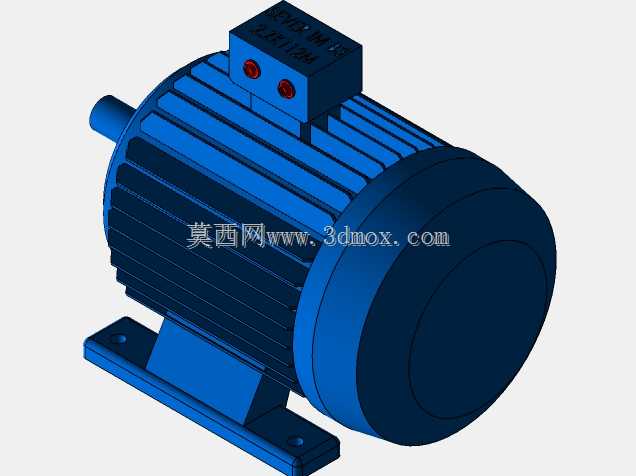

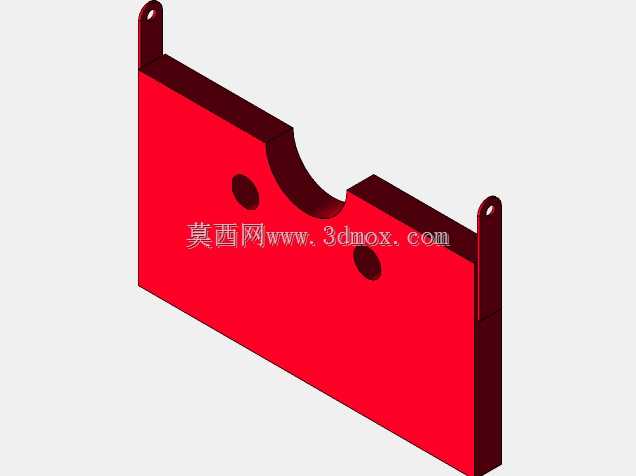

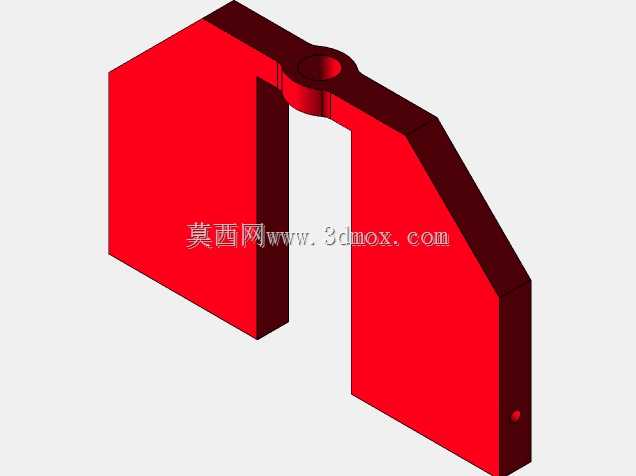

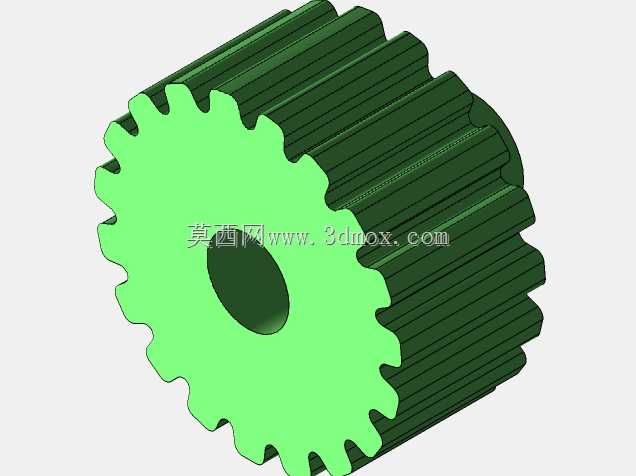

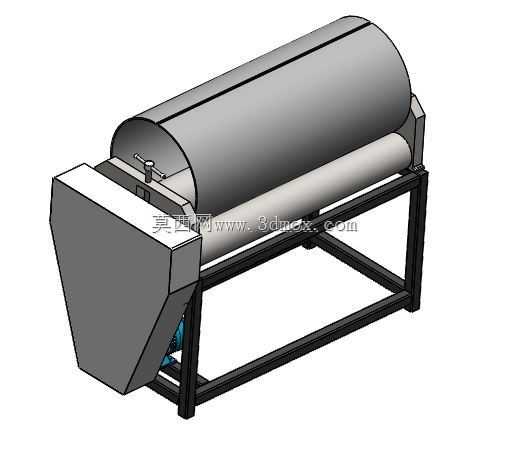

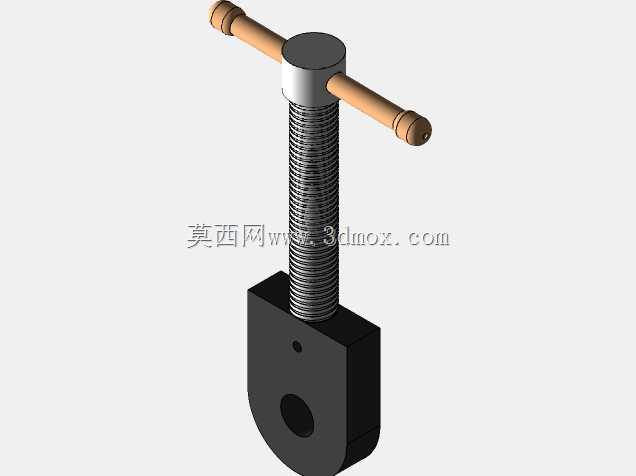

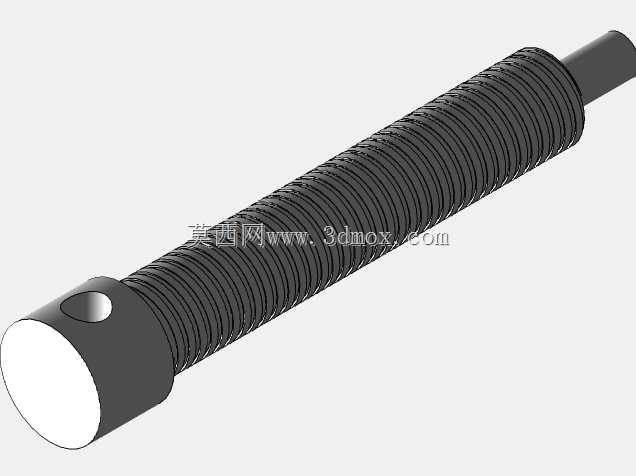

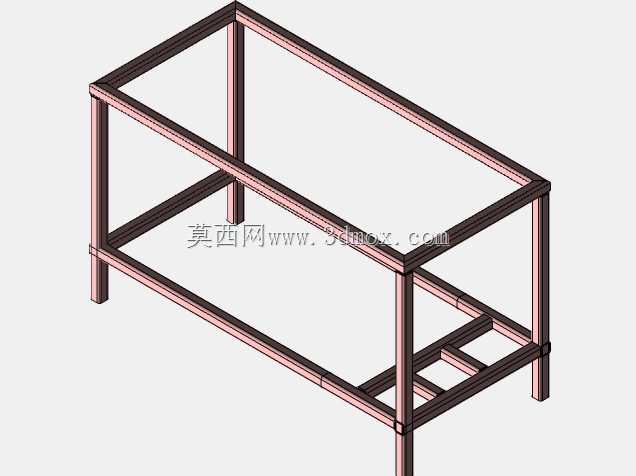

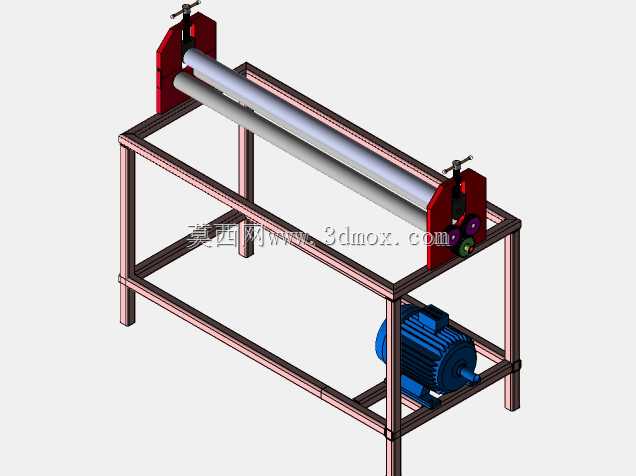

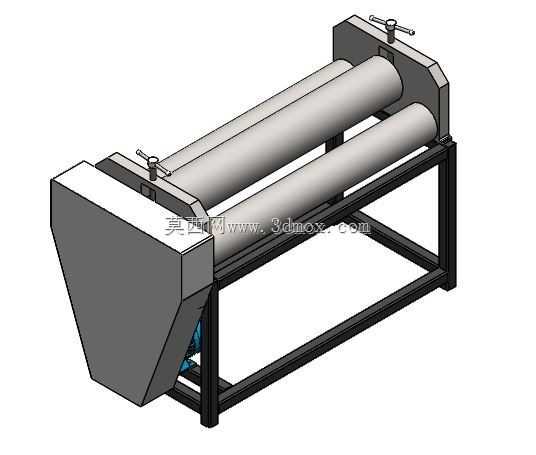

这款三辊结构的金属板辊设备，主要面向小型钣金加工场景、五金制品作坊以及通风管道加工门店使用，可完成薄金属板材的卷圆、弧面成型作业，适配镀锌板、冷轧薄板、铝板等常见金属板材的冷弯辊压加工，无需额外加热即可完成板材的曲率成型，加工出的工件曲率均匀，表面无明显压痕，能满足常规圆筒、弧形弯板的加工需求。设备整体采用框架式焊接机架作为承载主体，底部为矩形方管焊接的支撑框架，机架两侧设置立式轴承座用于固定三根平行排布的工作辊，其中下侧两根工作辊为固定安装结构，上辊两端配备手轮调节机构，通过转动手轮可带动上辊做垂直方向的位移，以此调整上辊与下辊之间的辊缝间隙，适配不同厚度的板材加工，同时也能通过调整辊缝大小控制板材卷制的曲率半径，调节过程无卡顿，锁紧后辊缝不会因加工受力出现偏移。从设计逻辑来看，该设备优先考虑了小型加工场景的使用需求，整体结构紧凑，占地面积小，无需复杂的地基固定即可放置在普通车间地面使用，设备进料端设置有导向托板结构，可辅助操作人员将板材平稳送入辊缝之间，避免板材送进过程中出现偏斜，保证卷制工件的母线直线度。三根工作辊均采用实心圆钢加工后做表面淬火处理，表面硬度充足，长期使用不易出现磨损凹陷，辊身加工有较高的圆柱度，保证辊压过程中板材受力均匀，不会出现局部压痕或曲率不均的问题。设备的传动侧设置有封闭式齿轮传动结构，将动力同步传递给两根下辊，带动下辊同向转动，依靠辊面与板材之间的摩擦力带动板材进给，同时带动上辊随动转动，实现板材的连续辊压成型，传动齿轮做浸油润滑处理，运行噪音低，传动效率稳定。安装边界方面，设备整体宽度适配常规1米幅宽以内的板材加工需求，机架底部预留有地脚螺栓安装孔，若有大负荷加工需求可通过膨胀螺栓将设备固定在水泥地面上，进一步提升设备运行的稳定性，设备操作侧的手轮高度符合人体工程学设计，操作人员站立状态即可轻松完成辊缝调节与进料操作，无需额外配置操作平台。日常使用中，仅需定期对轴承座加注润滑脂、检查传动齿轮的润滑油位即可完成维护，结构简单可靠，故障率低，适合小批量多品种的钣金成型加工场景使用，可替代大型卷板机完成小型工件的加工，降低小型加工场所的设备投入成本。
