多规格DFN与TSON贴片封装三维结构

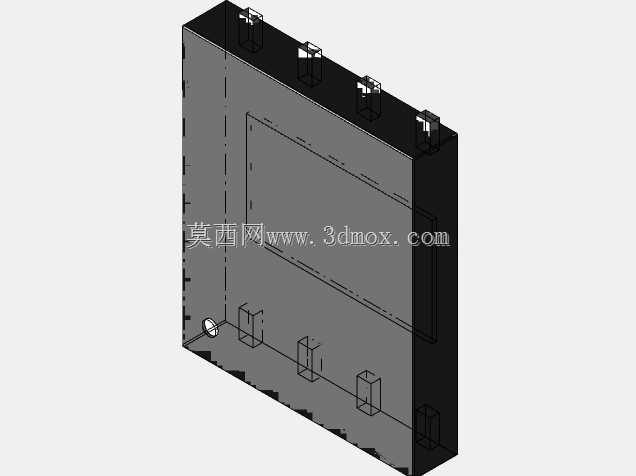

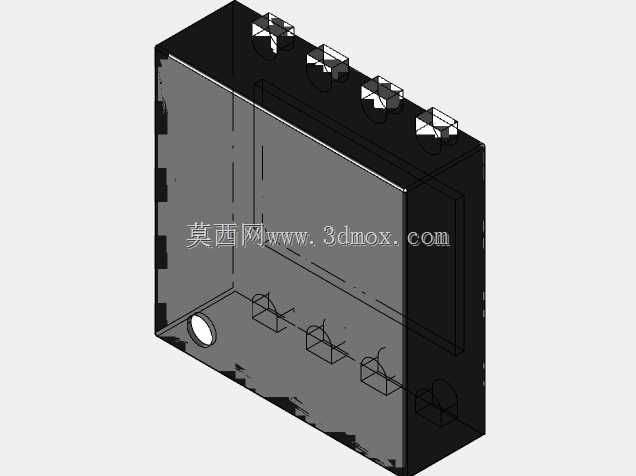

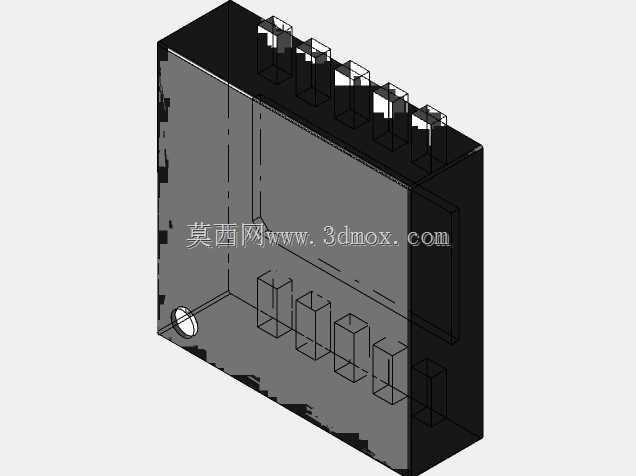

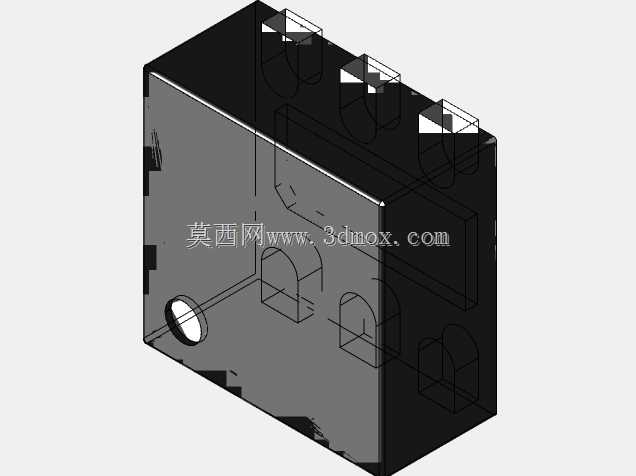

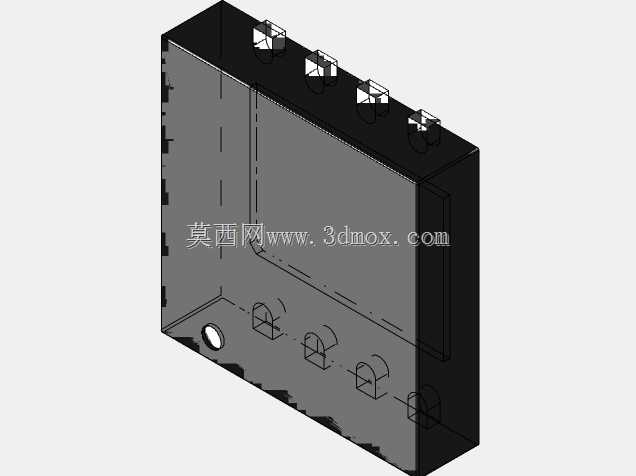

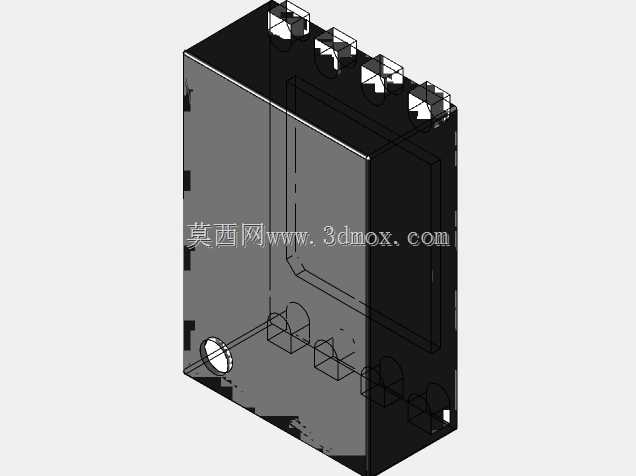

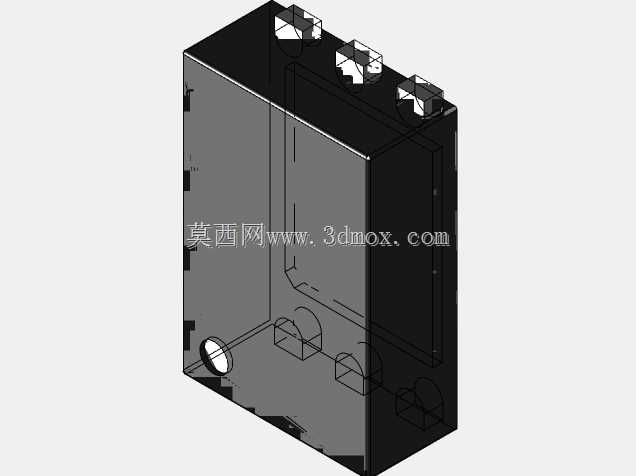

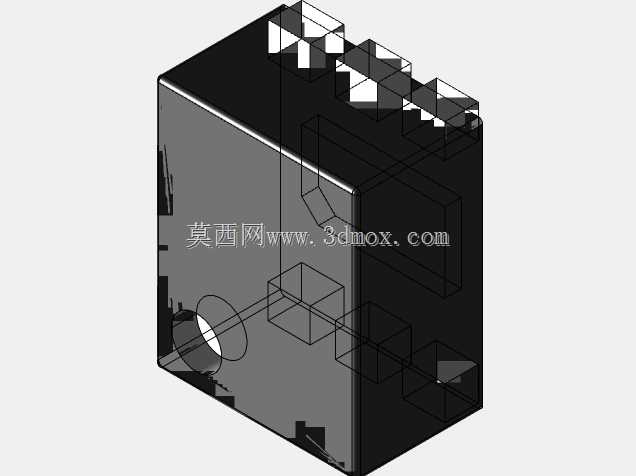

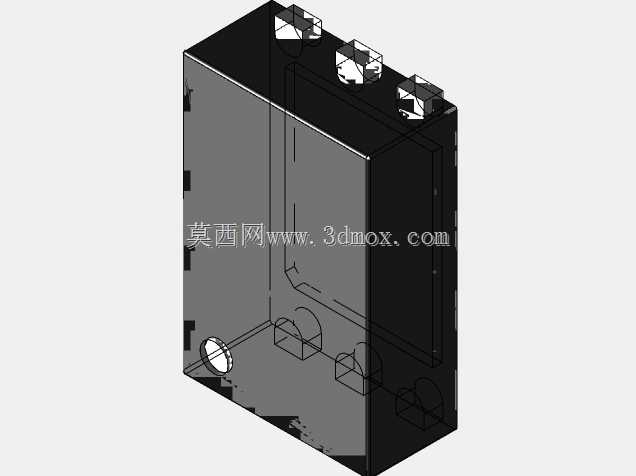

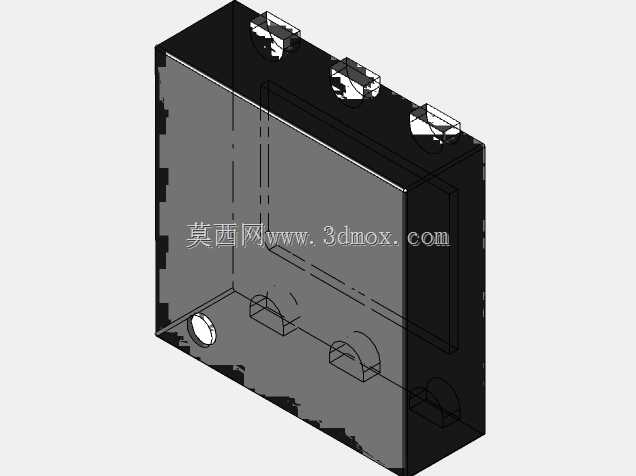

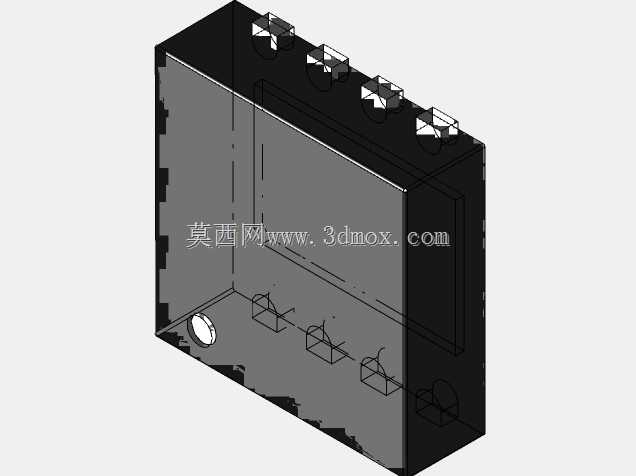

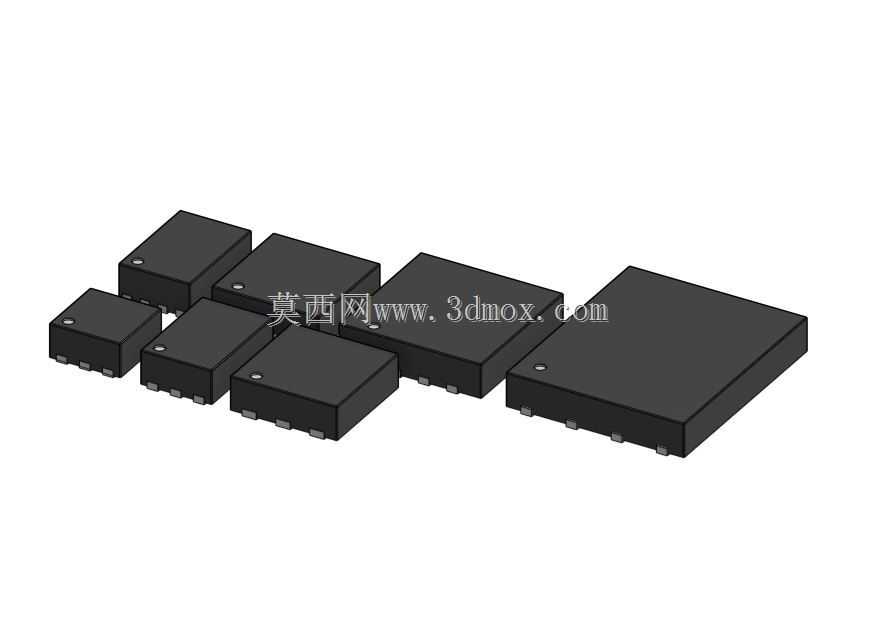

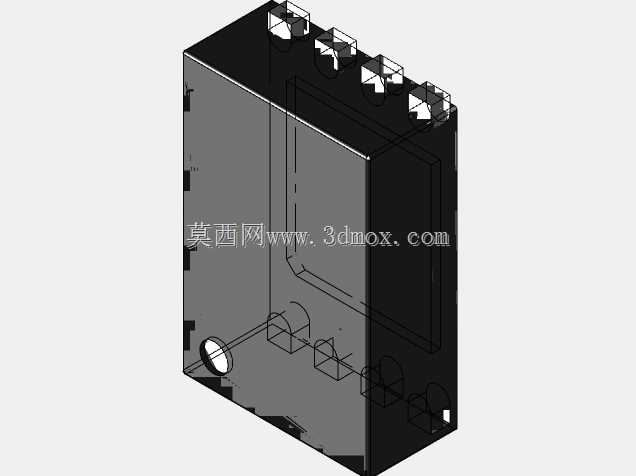

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，DFN与TSON系列无引脚贴片封装的三维结构模型，是结构工程师完成板级空间校核、干涉检查、焊盘匹配设计的核心参考要素。这类封装属于无引脚方形扁平封装的衍生品类，相比传统带引脚的SOP、QFP封装，省去了向外延伸的鸥翼形引脚，整体占板面积更小，封装本体厚度更薄，能适配高密度贴装的紧凑型电路板设计需求，同时缩短的内部引脚路径能降低寄生参数，适配更高频率的信号传输场景。本次整理的封装规格覆盖DFN-6 2x2、DFN-6 2x3、DFN-6 3x3、DFN-8 2x3、DFN-8 3x3、DFN-8 4x4、DFN-8 6x5以及TSON-10-2 3.3x3.3等常用尺寸，建模过程严格遵循JEDEC相关封装标准，还原了封装本体的黑色塑封外形、底部侧面外露的焊端结构、本体表面的引脚1标识圆点，所有外形尺寸、焊端位置、本体高度均与实际量产元器件参数保持一致。在实际板级设计工作中，这类三维模型可直接导入PCB结构设计环境，完成元器件与周边结构件的间隙校核，比如板卡靠近外壳挡板、连接器、散热片的位置，可通过模型提前确认贴装后是否存在装配干涉，避免后期开模或试产阶段出现结构冲突。同时模型还原了焊端的实际位置与尺寸，可辅助工艺工程师核对钢网开口设计，确认焊盘与焊端的匹配度，减少回流焊过程中出现的立碑、虚焊等工艺问题。设计建模时特意区分了不同规格封装的外形差异，比如同引脚数的DFN封装，不同长宽尺寸对应的焊端数量、焊端间距、本体倒角细节都做了精准还原，没有做简化处理，避免选型时出现尺寸混淆。对于需要做整机热仿真的场景，模型的本体尺寸、塑封材质对应的实体结构也可直接导入热仿真环境，设置对应材料参数后即可模拟元器件工作时的散热路径，辅助评估板卡散热设计是否满足元器件的工作温度要求。这类贴片封装的安装边界需要严格控制，贴装时焊端与PCB焊盘的对位公差、本体与周边元器件的最小安全间隙、焊盘外延的工艺预留尺寸，都可以依托精准的三维模型提前完成校核，减少设计迭代次数，缩短产品从设计到量产的周期。
