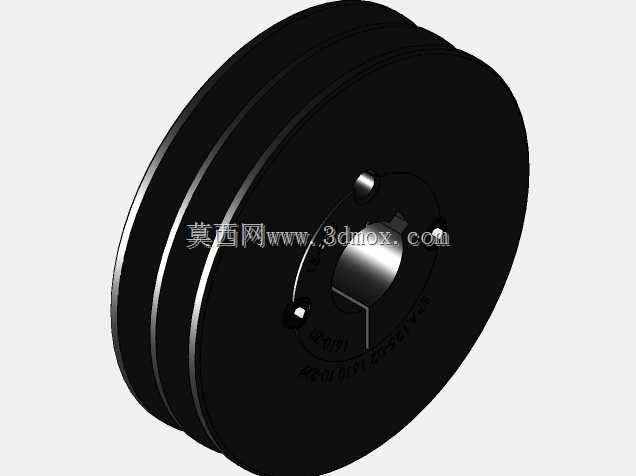

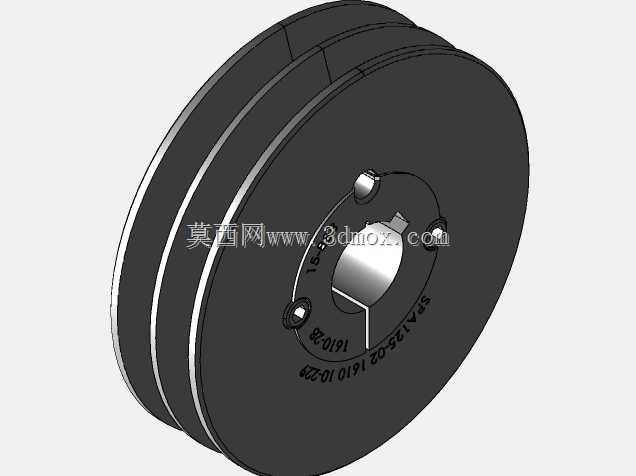

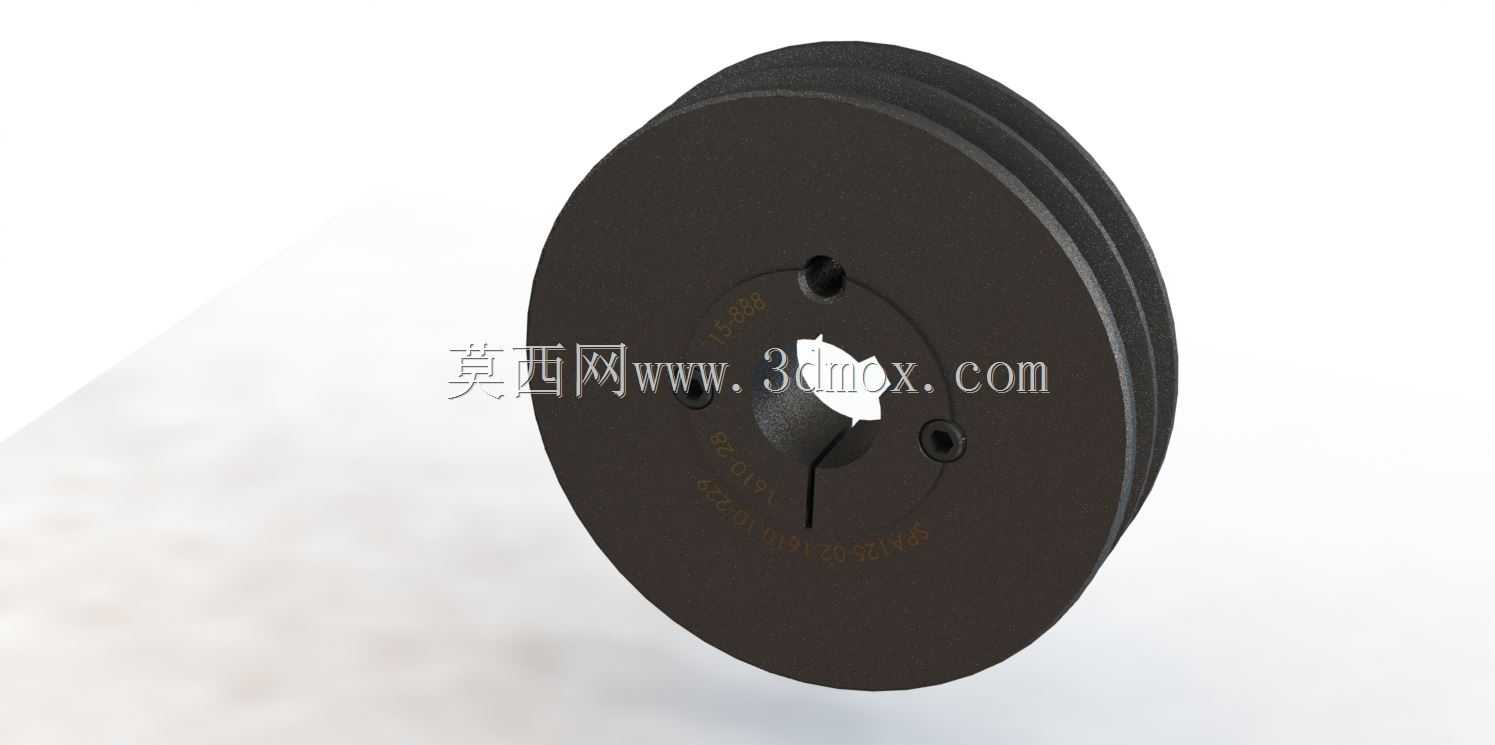

双槽SPA锥套式V型皮带轮结构

这款双槽SPA型V带轮，适配1610锥套安装，内孔加工基准为28mm，是工业传动系统里应用极广的动力传递部件。在常规的工业传动场景中，这类带轮常被布置在电机输出端与负载输入端之间，依靠V带与轮槽的楔面摩擦力传递扭矩，相比平带传动能提供更大的摩擦力矩，同时具备缓冲吸振的特性，能有效降低传动链路的冲击载荷，保护后端的减速机构、工作执行件不受刚性冲击损伤。

从设计逻辑来看，双槽结构的选型通常对应需要传递中等功率的工况，单根SPA窄V带的传递功率上限高于普通V带，双槽布置既可以在同等轮径下提升总传递扭矩，也能在单根皮带出现意外松弛或损伤时，短时间内维持设备的基础运转，降低突发停机带来的产线损失。配套的1610锥套属于标准锁紧锥套，这种安装结构相比传统的键连接直孔带轮，大幅降低了轴与孔的配合精度要求，安装时无需加热或强力压装，仅通过锁紧螺栓的预紧力就能让锥套内圈抱紧传动轴、外圈胀紧带轮内孔，对中精度远高于普通平键连接，能有效减少带轮运转时的径向跳动，延长V带的使用寿命。

从安装边界来看，这款带轮的轮槽基准直径为125mm，双槽的槽间距严格遵循SPA带轮的国标尺寸要求，安装时需要预留出锥套锁紧螺栓的操作空间，带轮外侧与设备机架、安全护罩的间隙需要控制在10mm以上，避免运转过程中出现剐蹭。轮体本身采用铸铁材质加工，轮缘部分做了动平衡校正，适配的最高线速度符合窄V带传动的常规速度区间，能覆盖大多数通用工业设备的传动转速需求。在实际选型匹配时，需要注意轮槽的楔角与SPA型V带完全匹配，不能混用其他型号的三角带，否则会出现皮带嵌入过深或接触面积不足的问题，加剧皮带磨损甚至出现传动打滑。另外锥套与轴的配合面需要提前清理毛刺与油污，避免锁紧时出现虚接，导致带轮运转过程中出现轴向窜动。
