面板安装式4P单刀单掷钥匙锁开关

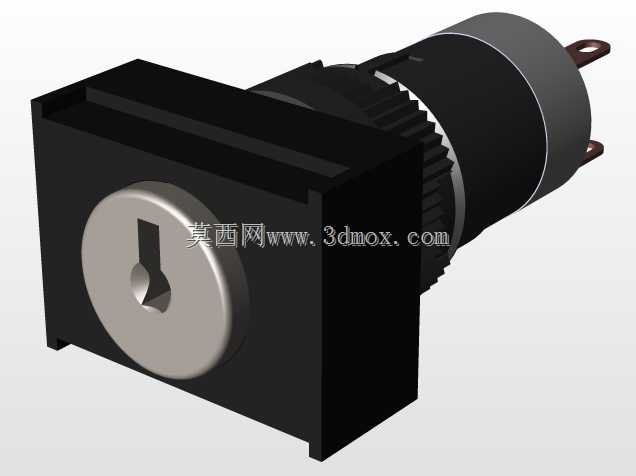

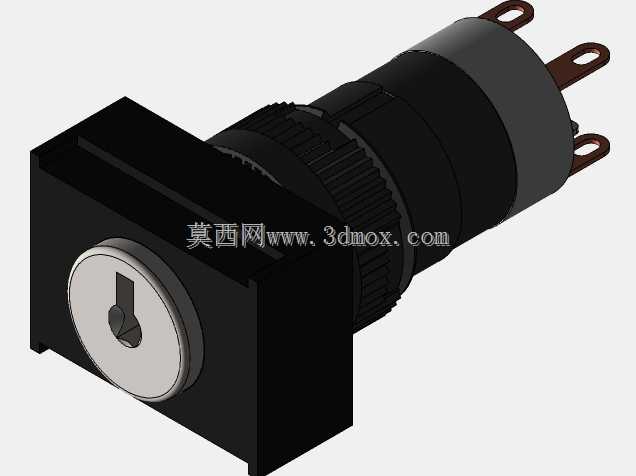

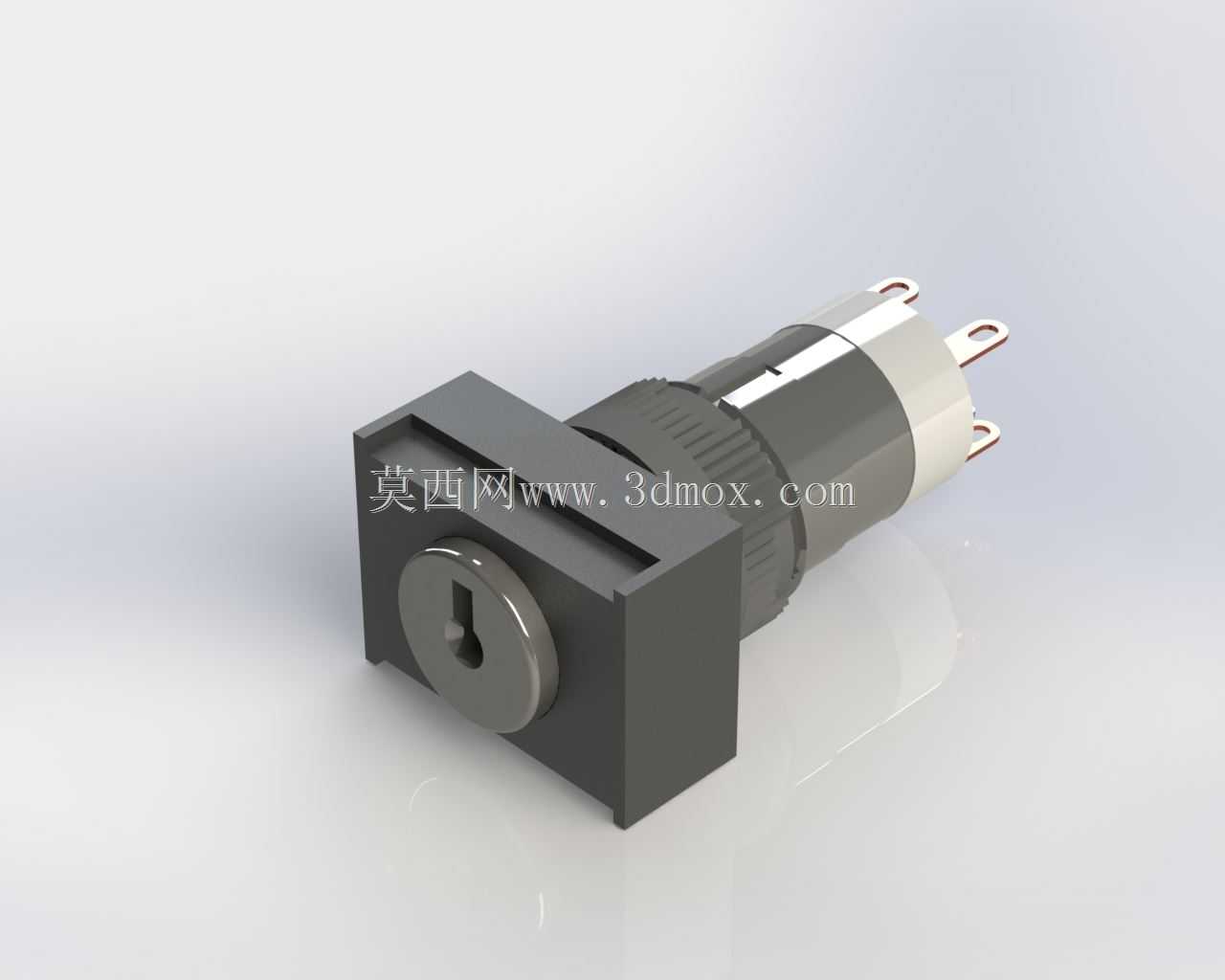

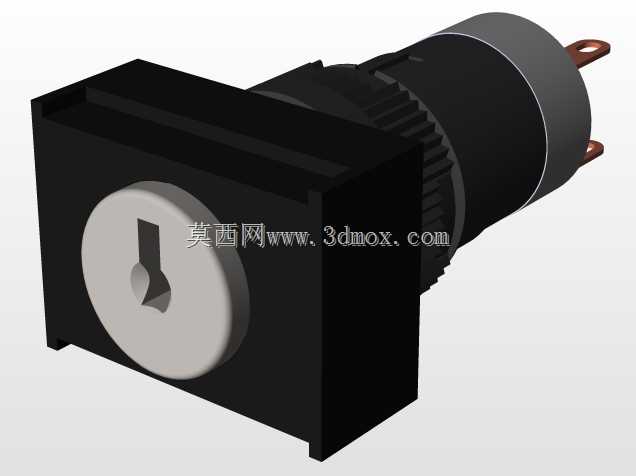

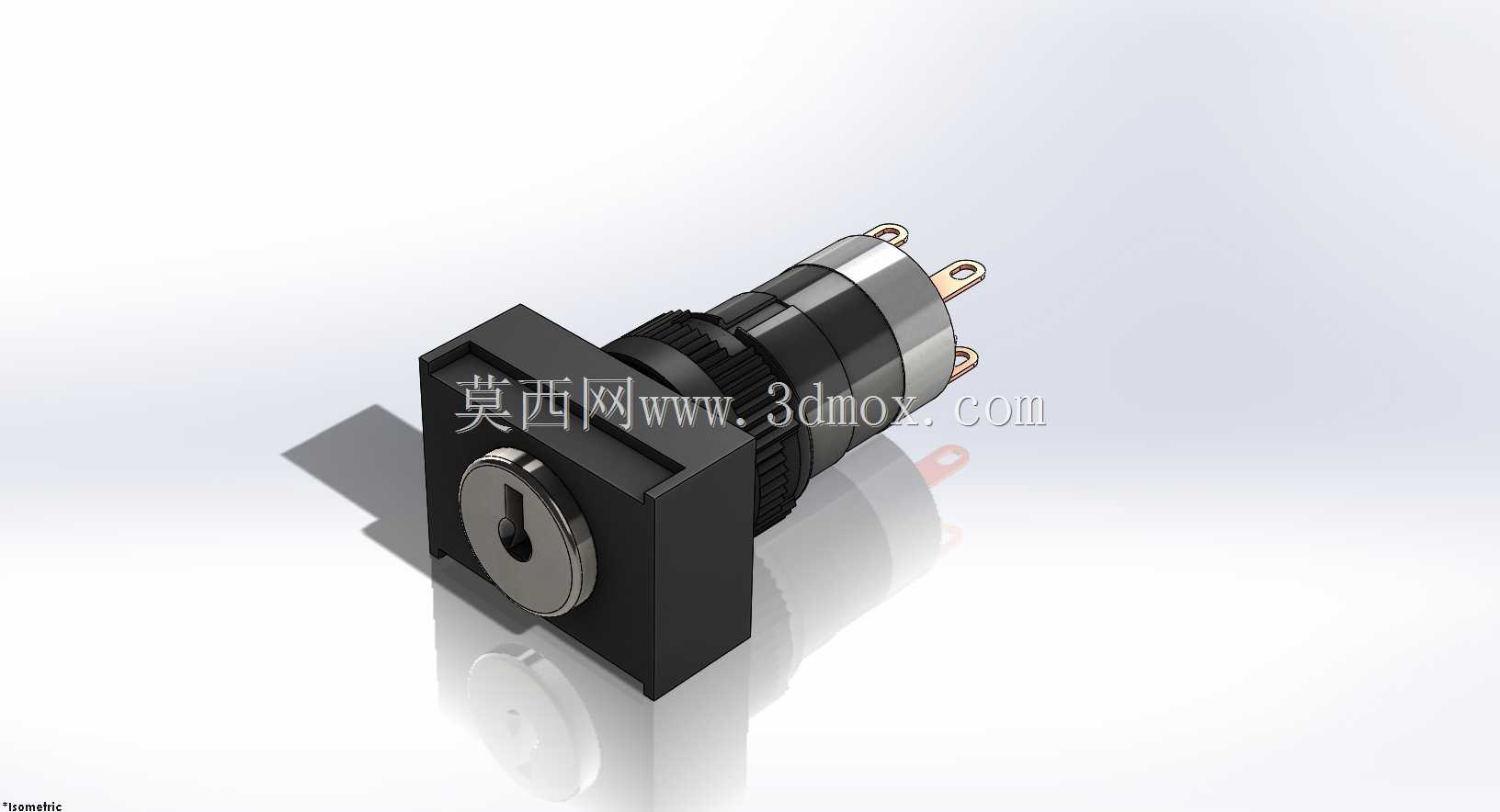

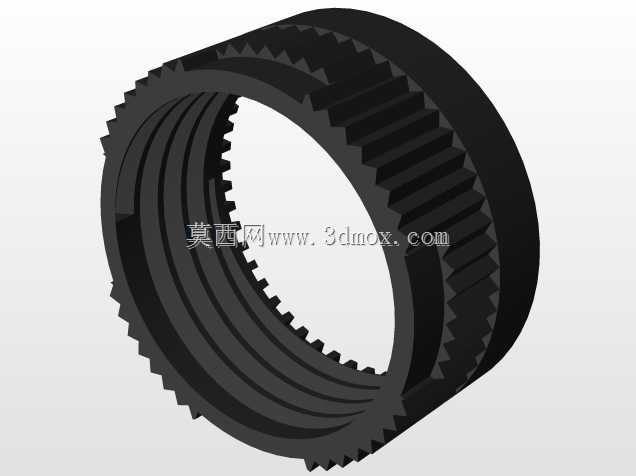

在工业控制机柜、小型机电设备操作面板、测试治具的权限管控场景中，这类带钥匙的操作开关是防止非授权人员误触设备核心功能的常用部件，区别于普通按钮开关，它必须通过配套钥匙才能完成档位切换，从物理层面切断无权限操作的路径，在设备安全防护体系里属于最基础也最可靠的权限隔离元件。这款钥匙锁开关采用4P SPST的触点配置，单刀单掷的通断逻辑适配单回路的电源通断、功能启停控制需求，四引脚的接线端设计可以同时承载控制回路与信号反馈回路的接线需求，不需要额外转接端子就能完成接线，适配常规0.5-1平方毫米的多股控制线缆压接，接线端的插片结构做了防松倒角处理，长期受设备振动影响也不会出现接线松脱的接触不良问题。外形尺寸上，本体整体控制在18×24×36mm的边界内，不会占用面板后方过多的安装空间，哪怕是排布密集的小型操作面板也能找到合适的安装位置，面板安装的固定方式采用螺纹锁紧结构，只需要在面板上开出对应尺寸的安装孔，从面板前方插入本体后在后方拧上锁紧螺母就能完成固定，安装过程不需要额外的固定支架，单人就能快速完成装配。设计过程中优先考虑了操作手感与耐用性的平衡，钥匙插入的阻尼感做了针对性调校，插入后不会出现旷量，旋转切换档位时的卡位清晰，操作人员不需要低头查看就能通过手感确认档位是否切换到位，锁芯部分采用耐磨金属材质，长期反复插拔钥匙也不会出现锁芯磨损导致的钥匙打滑、无法转动的问题。前端的操作面做了方形限位结构，和面板贴合后不会随钥匙转动出现本体跟转的情况，外壳部分采用阻燃工程塑料材质，满足电气元件的阻燃等级要求，哪怕触点出现短时拉弧也不会引燃外壳，适配250V标称电压、5A标称电流的控制回路场景，覆盖绝大多数工业低压控制设备的使用需求。建模过程中还原了产品的所有装配细节，包括插片的倒角、锁紧螺纹的牙距、钥匙孔的内部限位结构、外壳表面的防滑滚花纹理，不管是用来做设备面板的布局干涉检查，还是做操作界面的人机工程验证，都能直接调用，不需要额外修正模型尺寸。
