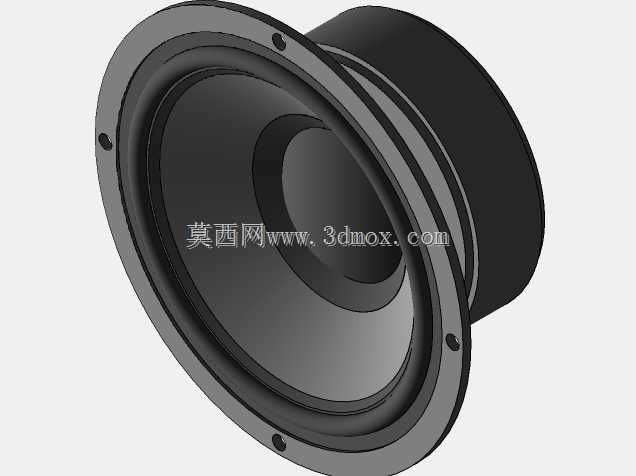

通用6.5英寸低音扬声器结构设计

在民用音响、专业扩声、车载影音系统的结构设计环节，低音单元的选型与适配直接决定整套系统的低频下限表现与声场氛围感，这款6.5英寸规格的低音扬声器结构，是面向通用适配场景搭建的参数化三维模型，可覆盖多数常规箱体的安装匹配需求。从实际工程应用来看，6.5英寸是低音单元里适配性最广的规格之一，既可以作为书架音箱的主低频单元，也能作为家庭影院环绕箱、车载门板改装单元、小型线阵音响的低频补充模块使用，相比大尺寸低音单元，它对箱体容积的要求更低，不需要过大的密闭或倒相空间就能获得平顺的低频响应，安装占用的深度空间也更紧凑，适配多数嵌入式、壁挂式音响的安装边界要求。从结构设计逻辑来看，这款模型还原了低音扬声器的核心组成部分：带安装孔位的金属盆架承担整体支撑作用，盆架边缘的6个均匀分布的安装孔，可匹配常规M4规格的固定螺丝，安装孔位的节圆直径按照行业通用标准设定，能直接适配市面上多数同规格单元的安装开孔，不需要额外修改箱体的开孔尺寸；折环部分采用对称式的悬边结构，保证锥盆做活塞运动时的同心度，减少大振幅下的非线性失真，弹波部分的支撑结构做了等距的波纹设计，能提供稳定的回复力，控制音圈在磁隙中的运动行程，避免擦圈问题出现。磁路部分采用常规的外磁式结构，磁钢的外径与盆架的后端安装尺寸做了匹配，不会出现后端突出尺寸过大无法装入箱体的问题，音圈骨架的长度按照常规长冲程设计预留了足够的振幅空间，满足大动态低频信号下的运动需求。建模过程中对各部件的装配间隙做了工程化的预留，比如盆架与锥盆的活动间隙、音圈与磁隙的单边间隙、弹波与盆架的固定台阶尺寸，都按照实际量产的公差要求做了设定，不会出现装配干涉的问题，对于做音响结构设计的工程师来说，这款模型可以直接导入箱体装配环境中做干涉检查、安装位匹配，也可以在此基础上调整磁钢尺寸、锥盆材质参数、折环硬度来匹配不同的频响曲线需求，不需要从零开始搭建基础结构，能大幅缩短前期方案设计的周期。需要注意的是，在实际选型适配时，要结合目标箱体的净容积调整单元的Thiele-Small参数，这款通用结构的安装开孔直径、沉台深度、后端突出尺寸都符合行业通用规范，能直接替换同规格的市售单元，不需要修改箱体的结构设计，在做方案验证、结构打样阶段可以直接作为参考模型使用，减少重复建模的工作量。
