SOT-89封装贴片电子元件三维结构

项目分类:3D模型 发布时间:2021-09-27 ID:293936
  • SOT-89封装贴片电子元件三维结构
  • SOT-89封装贴片电子元件三维结构
  • SOT-89封装贴片电子元件三维结构
  • SOT-89封装贴片电子元件三维结构
  • SOT-89封装贴片电子元件三维结构

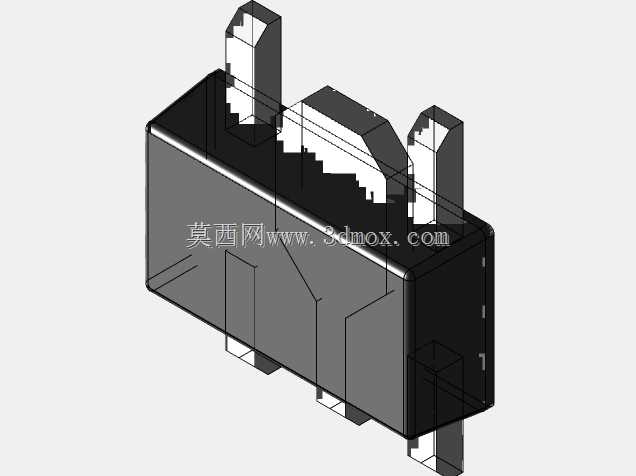

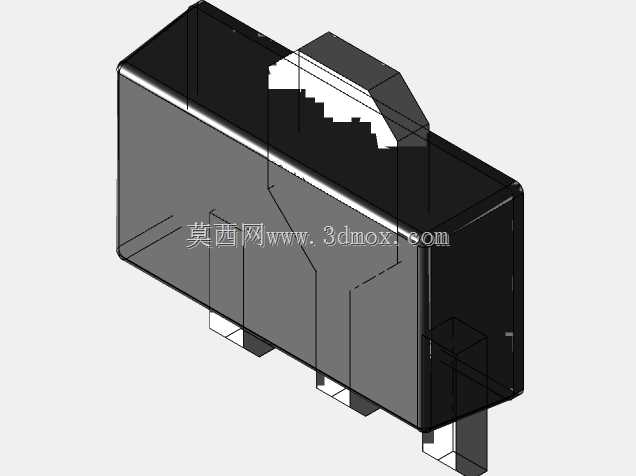

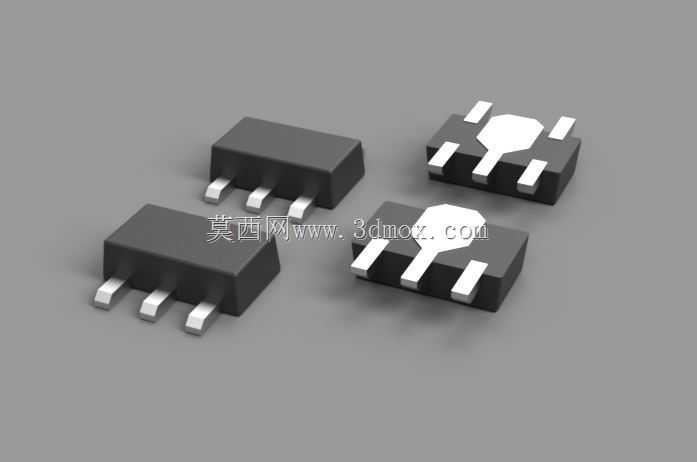

做消费类电子、工业控制板卡的结构设计时,SOT-89封装的器件是板级布局里绕不开的常用元件,这类封装介于小信号SOT-23和大功率TO系列之间,兼顾了中小功率散热需求和贴片量产的装配效率,在电源管理、信号放大、负载开关类电路里应用极广。这次建模的两款SOT-89衍生封装,分别对应3引脚常规款和5引脚扩展款,建模时完全参照JEDEC标准的封装尺寸边界做还原,没有随意缩放引脚间距或者塑封体厚度,避免后续导入PCB结构装配时出现干涉。

从实际装配场景来看,这类器件主要走SMT表面贴装流水线,过回流焊时引脚共面度是核心管控指标,建模时特意把三个/五个引出引脚的底面做了共面约束,引脚的弯折弧度也完全匹配量产料的成型角度,不会出现引脚翘曲导致的虚焊风险。塑封体的拔模斜度也按照实际注塑成型的工艺做了处理,侧面不是完全垂直的直面,边缘的圆角过渡也还原了真实器件的注塑毛边控制范围,做整机热仿真的时候,塑封体的体积、引脚的导热截面都可以直接调用模型参数,不用再二次修正外形。

设计思路上没有做过度的细节简化,也没有冗余的内部晶圆结构,毕竟板级结构设计只需要外部装配边界和外形干涉校验,保留了塑封体顶面的散热焊盘区域——这部分是SOT-89封装的核心特征,5引脚款的中间大焊盘是主要散热路径,建模时把这个焊盘的下沉高度、和周边引脚的安全间距都做了准确还原,布局时可以直接对齐PCB上的散热过孔区域,不用再手动核对封装规格书的尺寸。安装边界上,两款器件的占位尺寸、引脚伸出长度都严格对标量产通用料的参数,不管是做波峰焊治具设计,还是做整机外壳的避让空间校核,都能直接套用,不会出现模型和实物尺寸偏差导致的装配卡壳。

日常做板卡堆叠设计时,这类中小功率贴片器件的高度管控很关键,SOT-89的塑封体高度比SOT-23高,比TO-252矮,建模时准确还原了本体总高,在做紧凑型产品比如适配器、手持检测设备的内部空间排布时,可以直接校验和周边电容、连接器的高度差,避免后期打样出现元件顶壳的问题。引脚的宽度、引脚之间的间隙也符合SMT钢网开口的设计要求,做工艺仿真的时候可以直接提取引脚轮廓生成钢网开口数据,不用重新绘制封装轮廓。
