小型手动金属板材卷弯成型设备结构

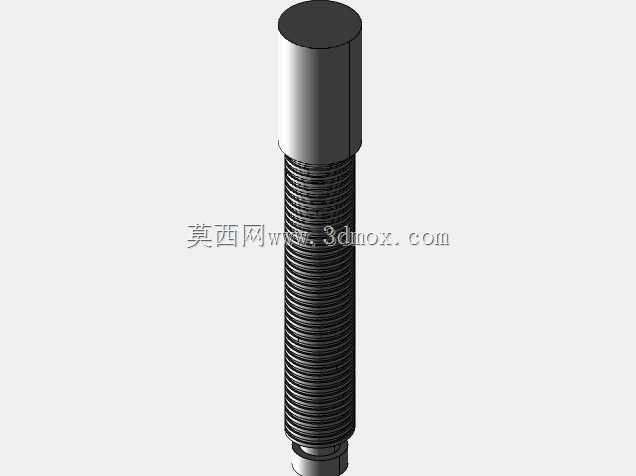

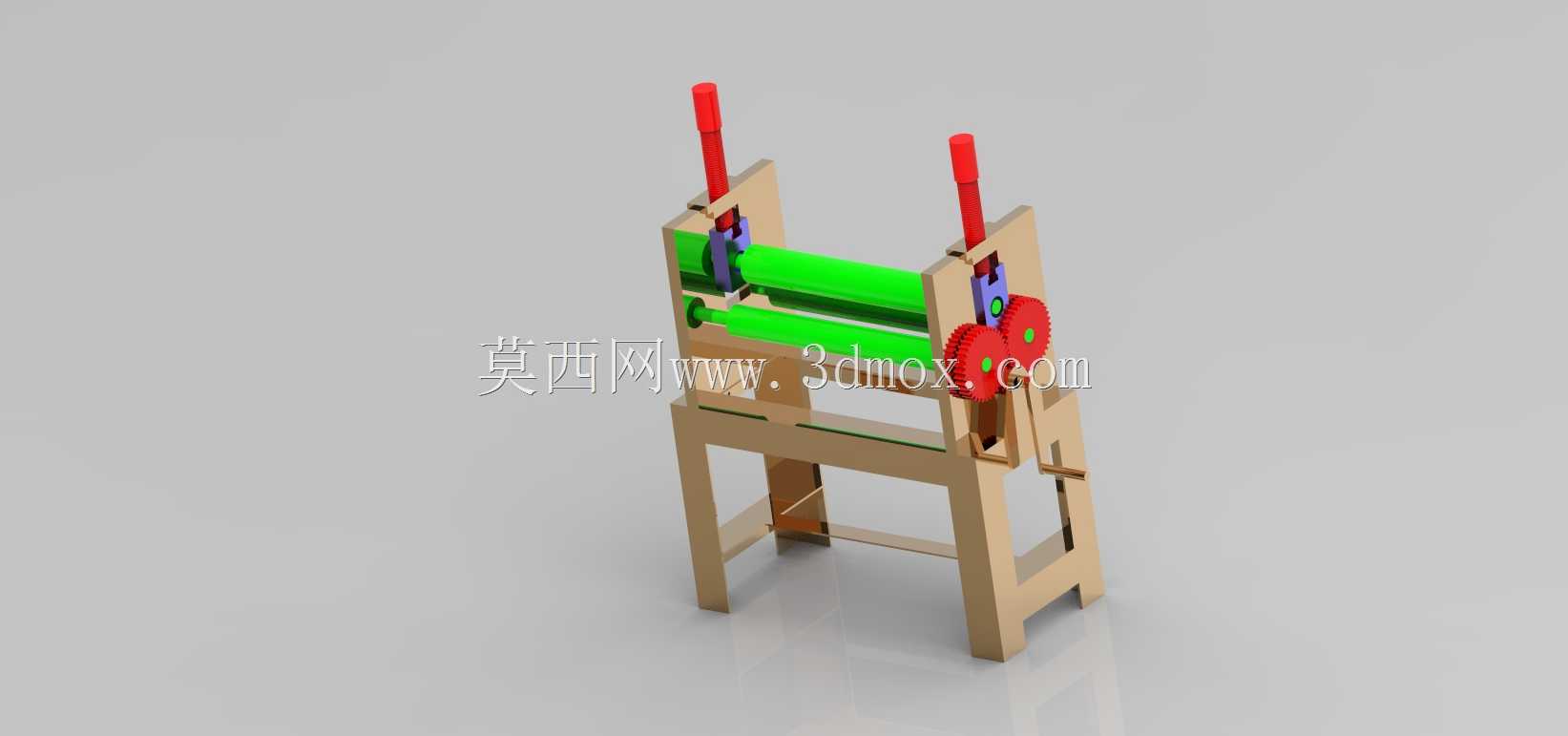

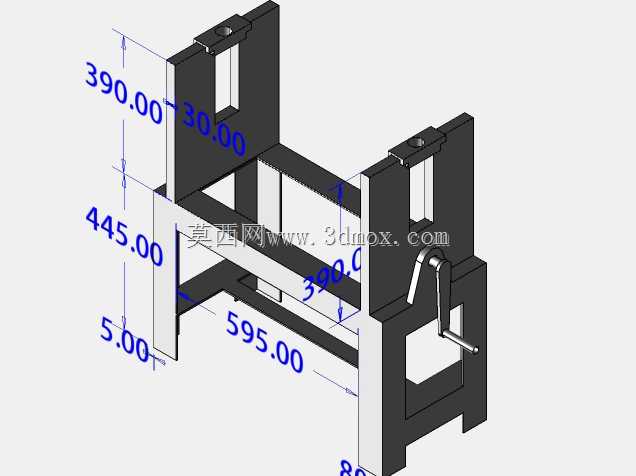

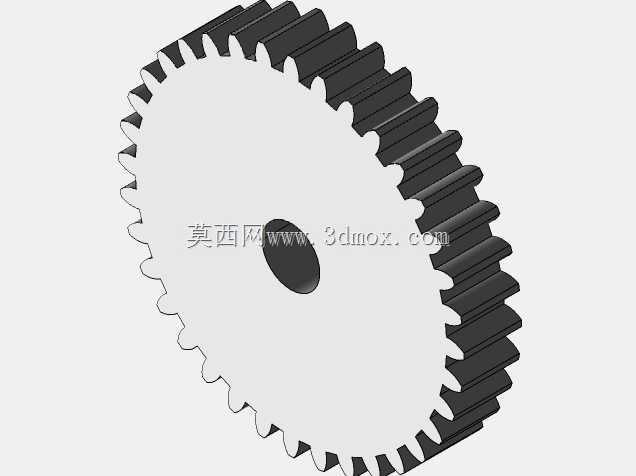

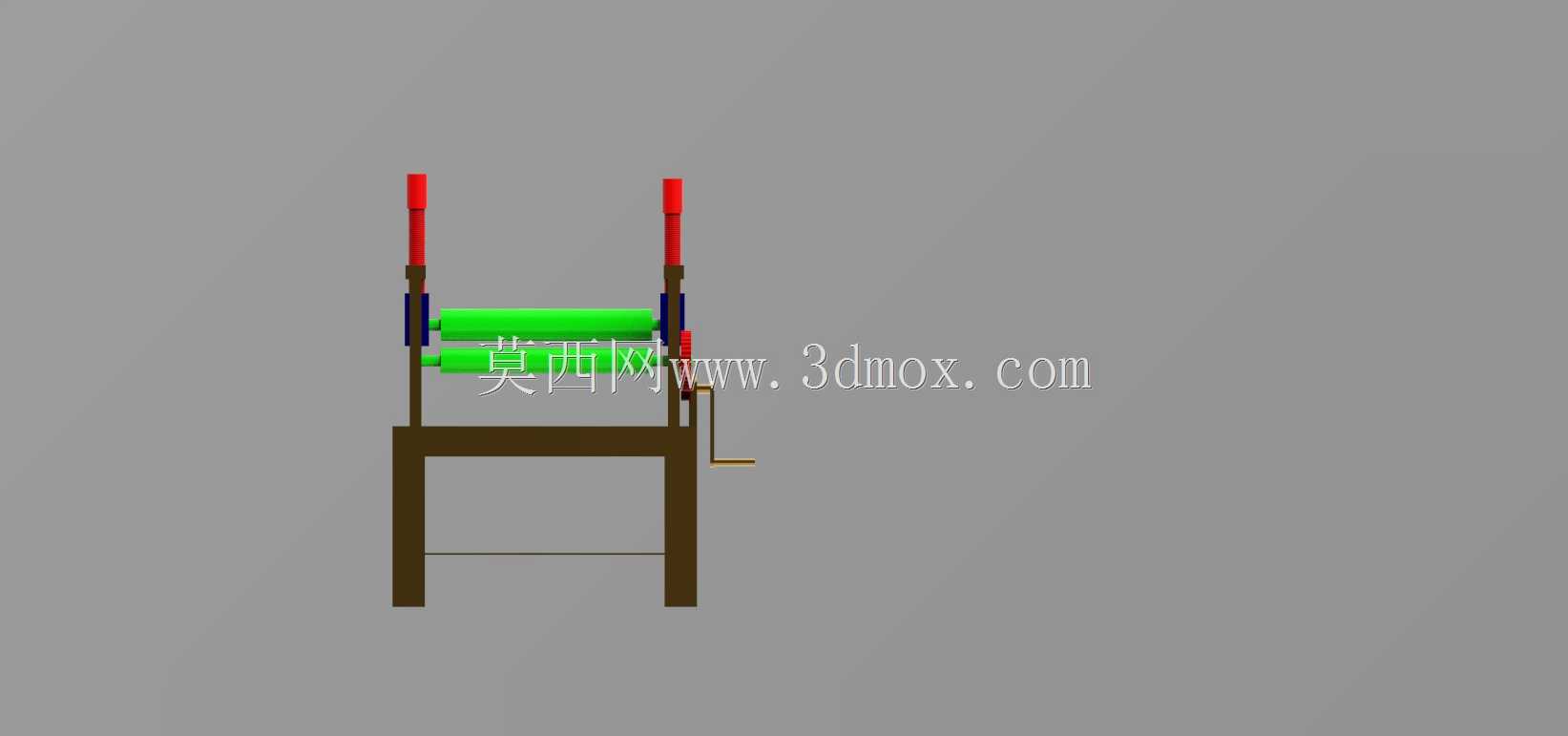

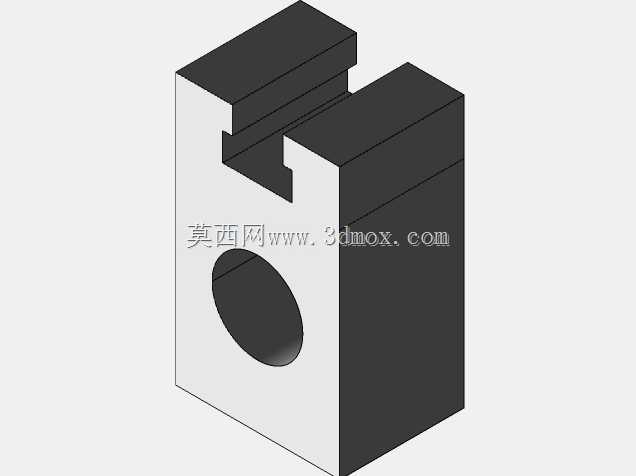

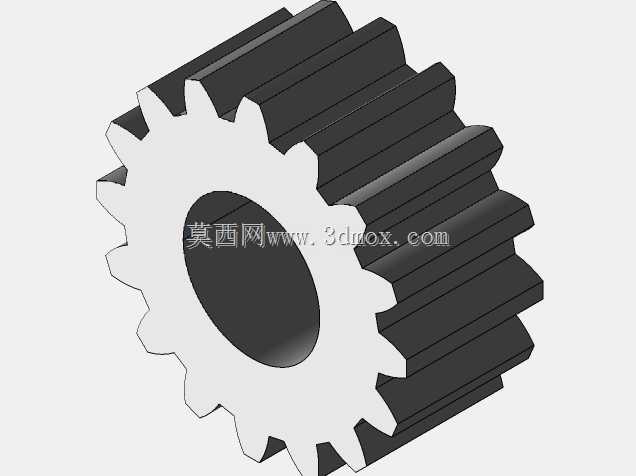

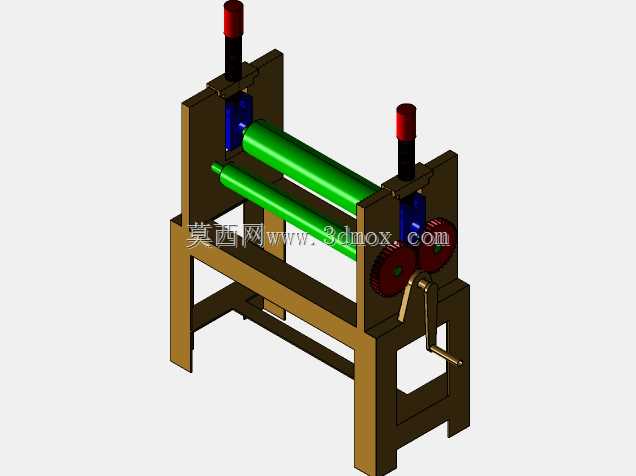

这款手动卷板设备主要面向小型钣金加工场景，适配五金维修、单件小批量金属构件加工、教学实训等作业需求，可完成薄金属板的圆弧卷制、小半径筒形件成型作业，无需外接动力源，依靠人力驱动即可完成板材进给与弯曲作业，适合无电力供应的现场加工作业或是小规模作坊的日常生产使用。设备采用双下辊固定、上辊可调的经典三辊卷板结构，两根绿色包覆的下辊作为主动辊，通过侧端的啮合齿轮传递扭矩，手动摇柄连接齿轮组输入动力，驱动两根下辊同步反向转动，依靠辊面与板材间的摩擦力带动板材进给，上辊两端配置红色的手轮调节机构，可通过旋转手轮调整上辊的下压量，以此控制板材的弯曲半径，下压量越大，成型后的圆弧半径越小，可根据加工需求灵活调整参数，适配不同曲率的卷制需求。设备的机架采用方管焊接式框架结构，底部为四条支撑腿搭配横向连接撑的落地式结构，整体安装边界紧凑，无需额外浇筑基础，放置在平整的硬质工作台或是硬化地面上即可投入使用，整体占地尺寸适配小型加工工位的空间限制，单人即可完成移位与操作。设计过程中优先考虑手动操作的施力合理性，摇柄的转动半径经过适配，操作时无需过大的臂力即可驱动辊轴转动，上辊的调节丝杠采用梯形螺纹，具备自锁特性，调整到指定下压量后不会自行松动，保证卷制过程中曲率稳定，侧端的齿轮组采用外置式布局，方便日常加注润滑脂维护，辊面采用非金属包覆层，避免卷制过程中划伤金属板材表面，保证成型工件的外观质量。设备可卷制的板材厚度适配常规冷轧薄板、镀锌板、薄铝板等常用钣金材料，卷制过程中板材从上下辊之间的间隙送入，随着辊轴转动逐步完成连续弯曲，可通过多次进给逐步调整下压量，避免单次下压量过大造成板材折痕或是设备受力过载，成型后的筒形件可通过上辊端部的卸料结构取出，无需额外拆卸部件，操作流程简便。机架的支撑腿之间设置有横向的连接横梁，提升整体框架的刚性，避免卷制过程中机架出现形变影响卷制精度，上辊的两端导向采用滑动配合结构，配合间隙经过合理控制，既保证上辊升降顺畅，又避免辊轴出现径向窜动，保证卷制工件的圆度公差符合常规钣金件的加工要求。
