本田GL1100摩托车主传动轴结构设计

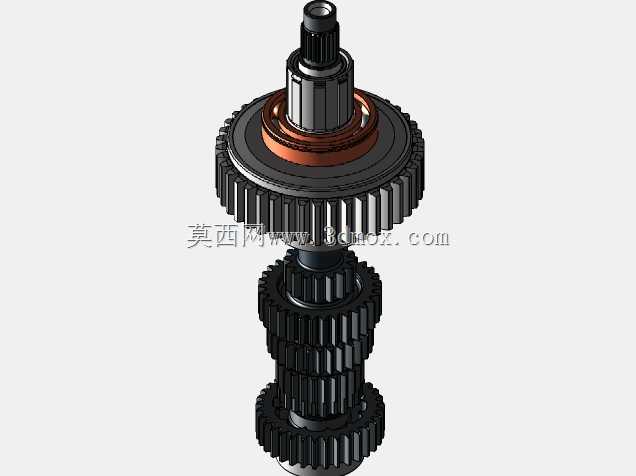

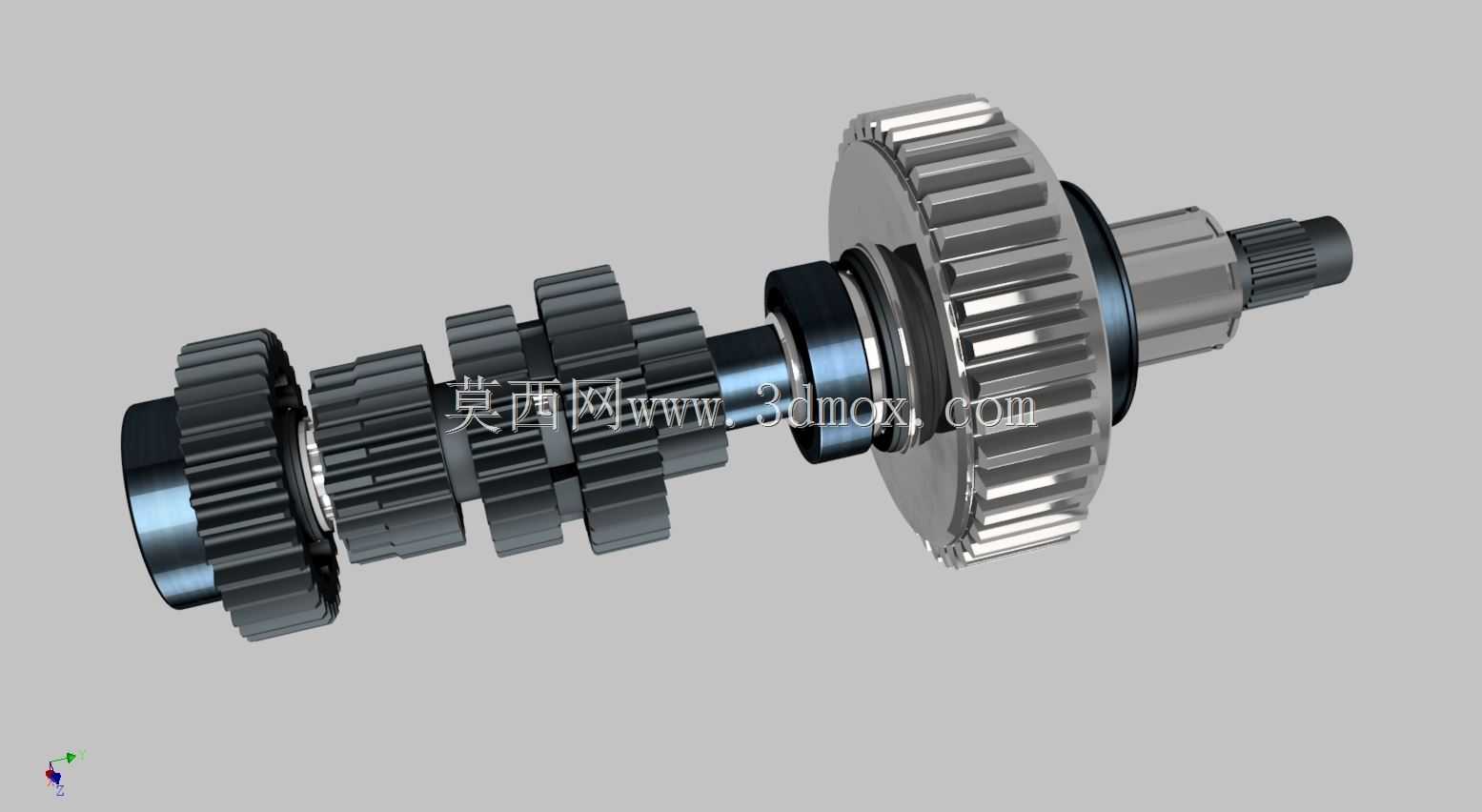

这款轴类传动组件主要适配大排量卧式摩托的动力输出链路，承担发动机曲轴端动力向后轮传动系统传递的核心作用，是整车传动路径中衔接变速机构与末端传动的关键承载部件。从结构设计来看，轴体采用阶梯式变径设计，不同轴段分别对应齿轮安装位、轴承支撑位、花键连接位，各轴段的同轴度公差控制在0.02mm以内，避免高速运转时出现径向跳动引发的传动异响与部件磨损。轴上集成的多组变速齿轮采用不同齿比设计，分别对应不同挡位的传动比匹配，齿轮与轴的连接采用渐开线花键过盈配合，保证大扭矩传递下不会出现相对滑移，齿轮端面设计有同步器结合齿圈，可实现挡位切换时的转速同步，降低换挡冲击。最外侧的大直径从动齿轮与中间轴传动齿轮啮合，接收变速机构输出的扭矩，轴两端的轴承安装位预留有标准轴承的配合公差，可直接适配同规格深沟球轴承与滚针轴承，安装时轴承位的轴肩高度严格按照轴承内圈定位尺寸设计，既保证轴承轴向定位可靠，又不会超出轴承内圈的安装避让边界，避免轴承压装后出现卡滞。花键输出端采用矩形花键结构，可与末端传动的万向节或链轮座直接配合，花键的齿侧间隙控制在0.05mm以内，兼顾传动精度与装配便利性。在实际装车场景中，该传动轴布置在发动机曲轴箱与变速箱壳体的集成腔体内，整体安装边界需匹配曲轴箱内部的预留腔体空间，轴体总长度、各齿轮的分度圆直径都经过严格校核，保证装配后齿轮啮合侧隙处于0.1-0.2mm的合理区间，既不会因侧隙过大导致传动冲击，也不会因侧隙过小出现热胀卡滞。设计过程中针对轴体的受力情况做了有限元校核，在发动机最大输出扭矩工况下，轴体的最大扭转应力出现在花键根部与最小轴段位置，应力值远低于40Cr调质处理后的许用应力，安全系数满足1.5以上的设计要求，可承受大排量摩托急加速、高负荷爬坡时的瞬时大扭矩冲击。齿轮的齿面采用高频淬火处理，硬度达到HRC55-60，芯部保持足够韧性，兼顾齿面耐磨性能与整体抗冲击能力，可满足长期高频次换挡、高速运转的使用需求。轴上的挡圈槽、油封安装位都按照标准密封件尺寸设计，装配后可配合橡胶油封实现腔体内部润滑油的密封，避免传动腔机油渗漏，同时阻挡外部灰尘杂质进入传动啮合区域，延长部件使用寿命。
