重载车辆铰接枢轴总成结构设计

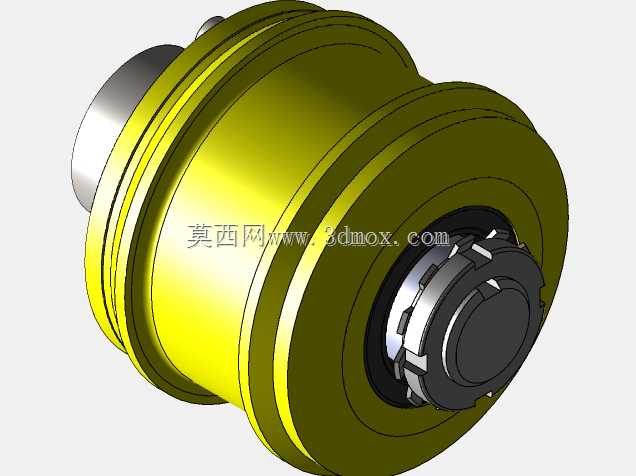

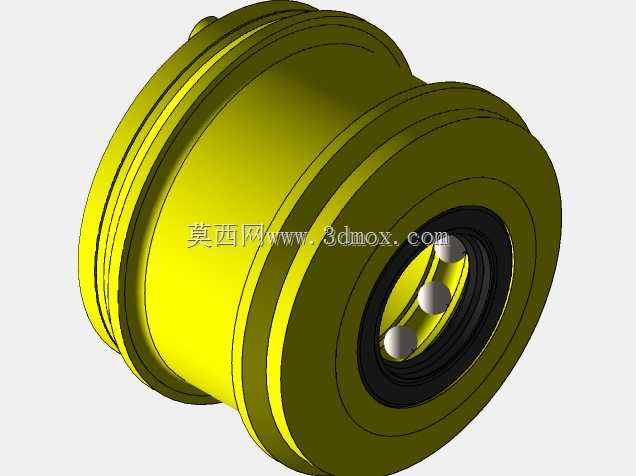

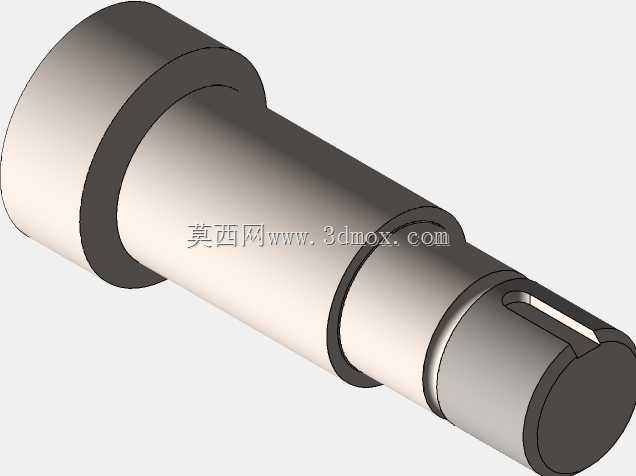

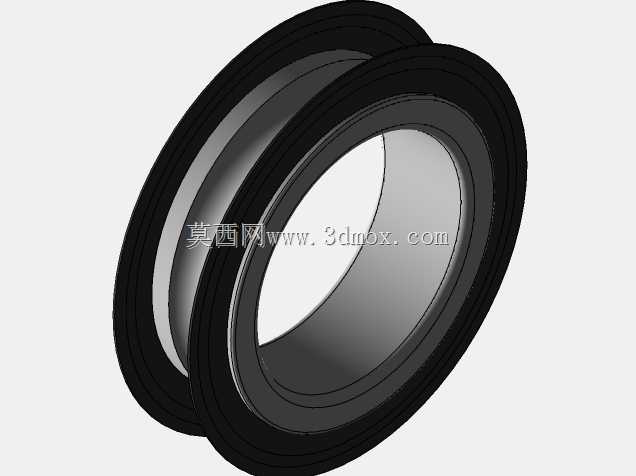

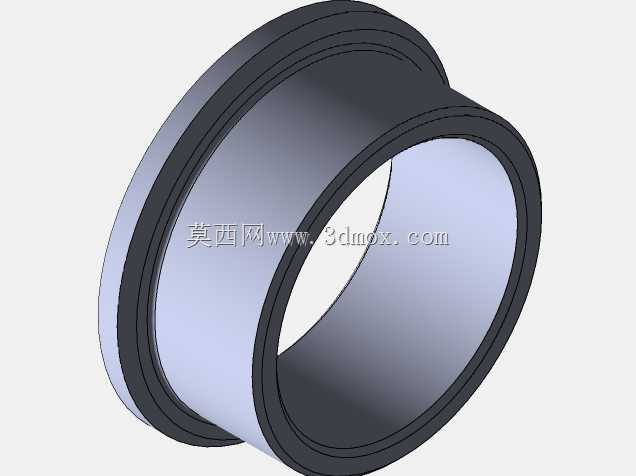

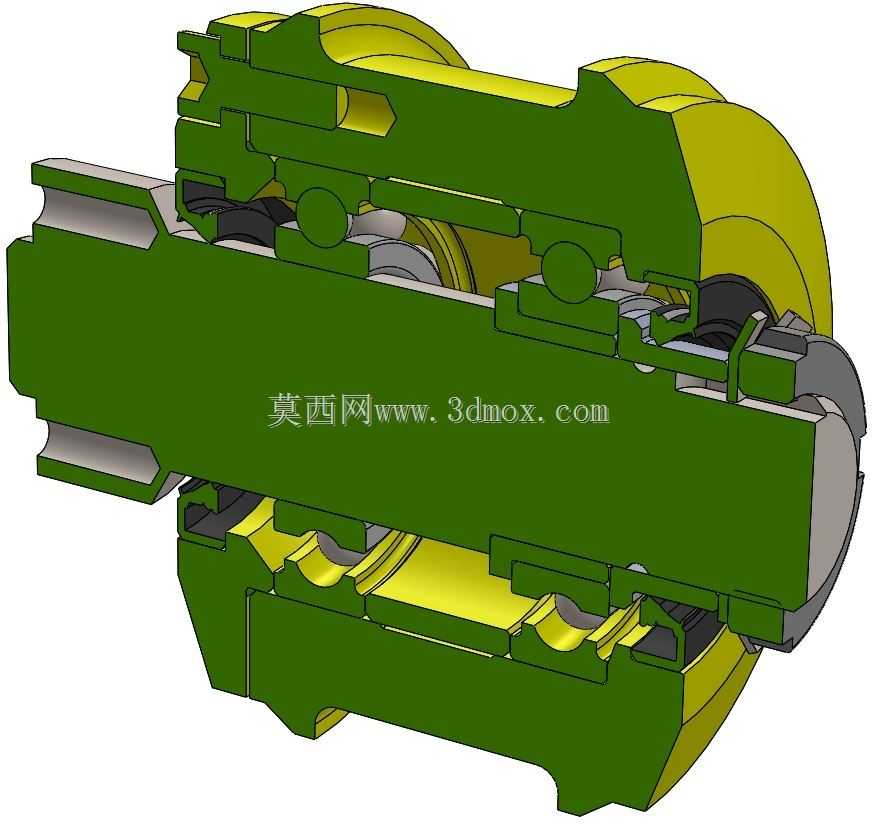

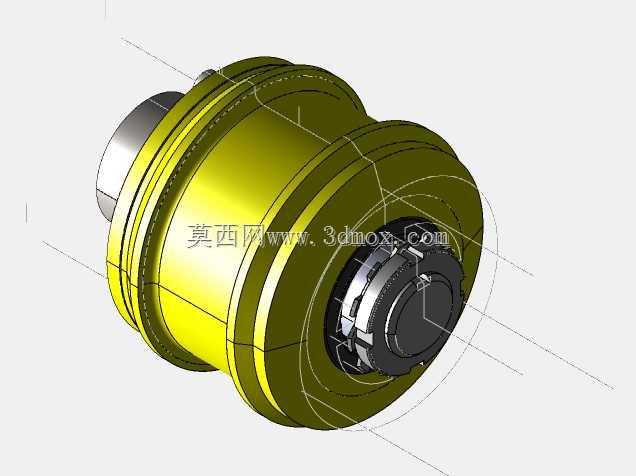

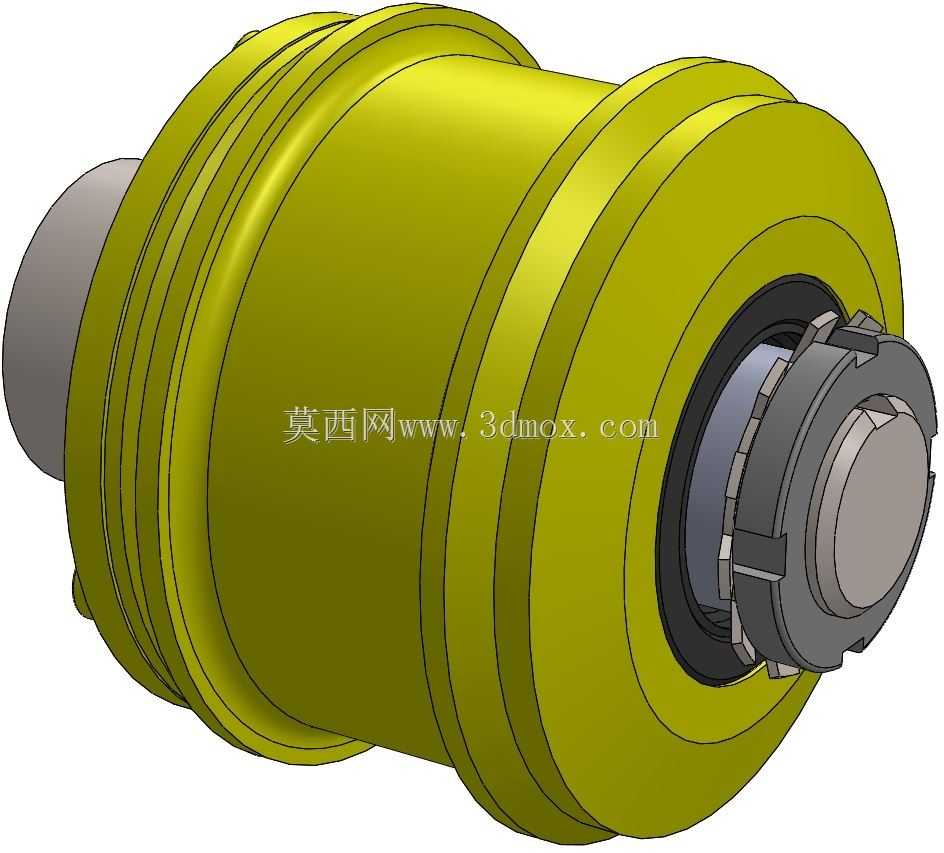

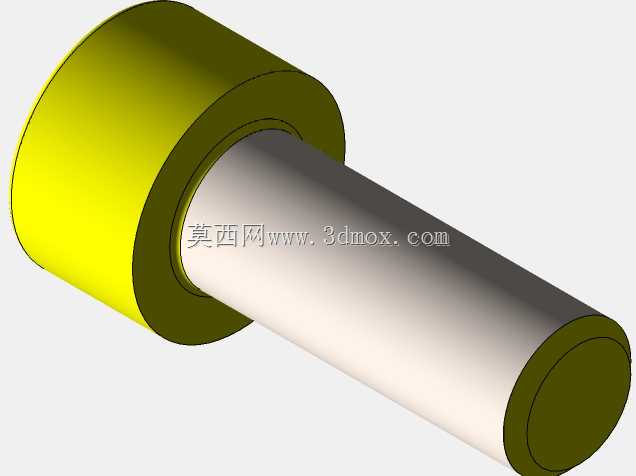

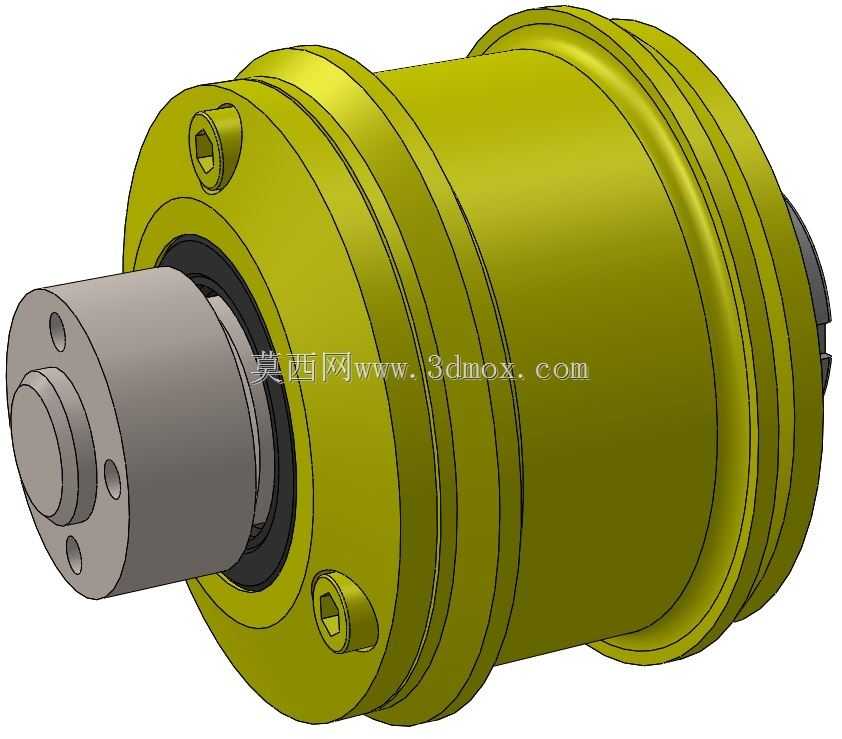

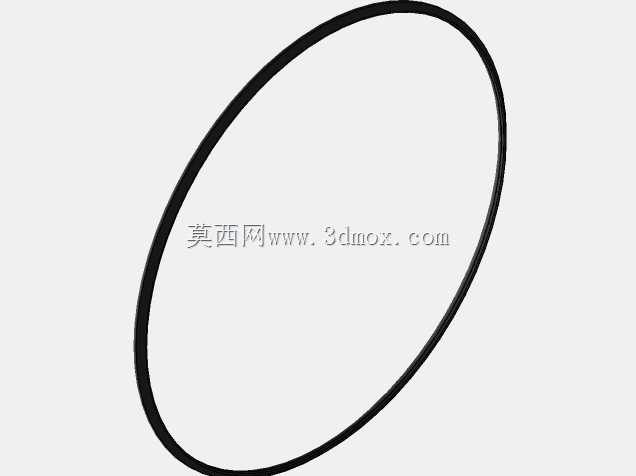

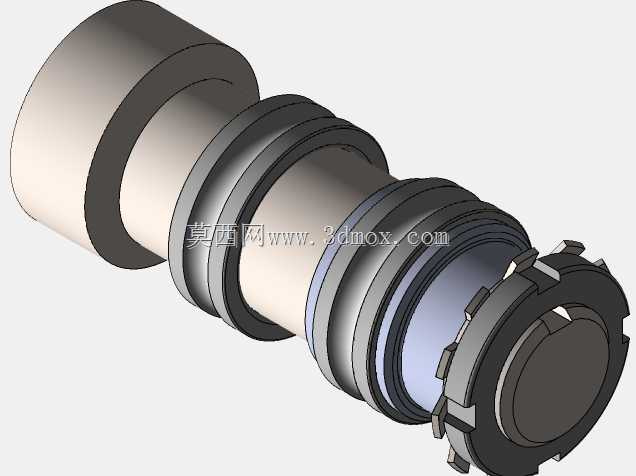

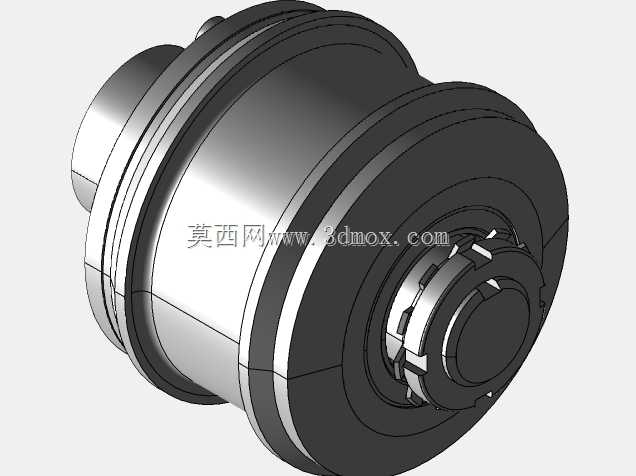

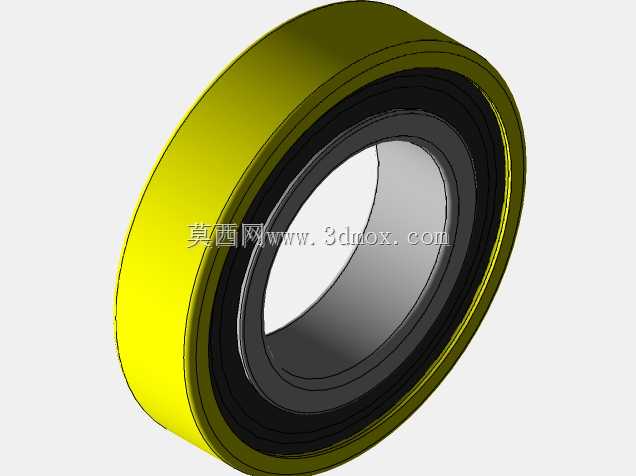

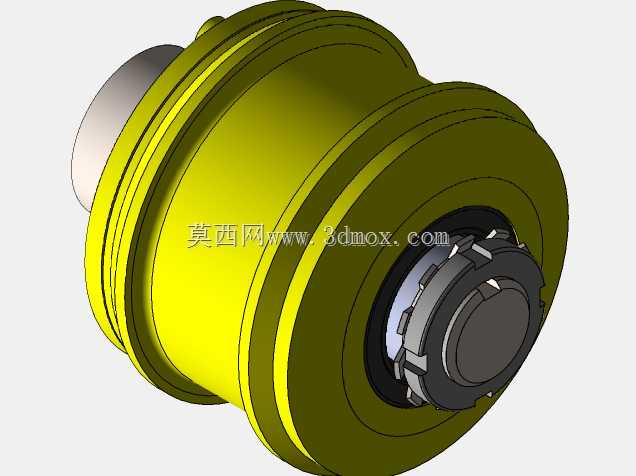

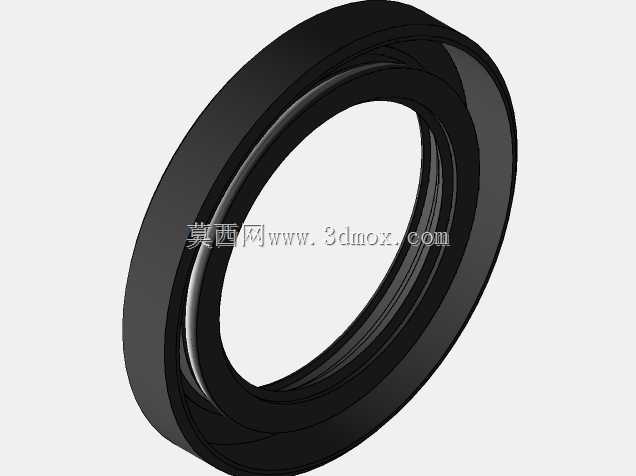

该枢轴结构主要应用于工程作业车辆、重型铰接式装备的回转铰接部位，承担连接前后段车架、传递多向载荷同时实现相对回转动作的核心作用，在铰接式自卸车、大型装载机、特种作业装备的铰接系统中，这类枢轴结构需要同时承受轴向载荷、径向载荷以及作业过程中产生的倾覆力矩，是保障装备转向灵活性与结构可靠性的核心部件。从结构设计来看，该枢轴采用分体式壳体配合多组滚动支承的布局，内外圈之间布置的圆柱滚动体可均匀传递径向载荷，两侧的密封结构可阻挡作业环境中的泥沙、粉尘进入支承摩擦副，同时避免内部润滑脂外泄，适配矿山、基建等多粉尘、高湿度的恶劣作业场景。设计过程中优先考虑了载荷传递路径的合理性，主承载轴段采用变径结构，在支承安装位置预留了精准的轴肩定位基准，壳体的连接法兰面加工有均匀分布的连接孔位，可与车架端的安装面实现刚性贴合，安装时无需额外加工适配垫块，降低现场装配的调整难度。外形尺寸方面，该枢轴的轴向总长度适配主流20-30吨级铰接装备的车架铰接间距，最大外圆直径匹配车架铰接座的标准安装孔径，安装边界预留了足够的密封件安装空间与润滑脂注油通道位置，日常维护时可在不拆解主体结构的情况下完成润滑脂补充与密封件更换。结构上的分体式壳体设计，可在单侧支承出现磨损时单独拆解对应侧端盖完成零件更换，无需将整个枢轴从车架上完全拆除，大幅降低后期运维的工时成本。回转部位的间隙控制经过优化，既保证滚动体的正常滚动无卡滞，又避免间隙过大导致的回转旷量，减少装备行驶过程中铰接部位的冲击异响，延长整体结构的疲劳寿命。在载荷匹配上，该结构的额定静载荷可覆盖重载作业时的峰值冲击载荷，滚动体的排布密度经过校核，在最大偏载工况下各滚动体的接触应力均处于材料许用应力范围内，避免局部应力集中导致的点蚀、压溃等失效形式。
