全规格L型预埋地脚螺栓参数化设计

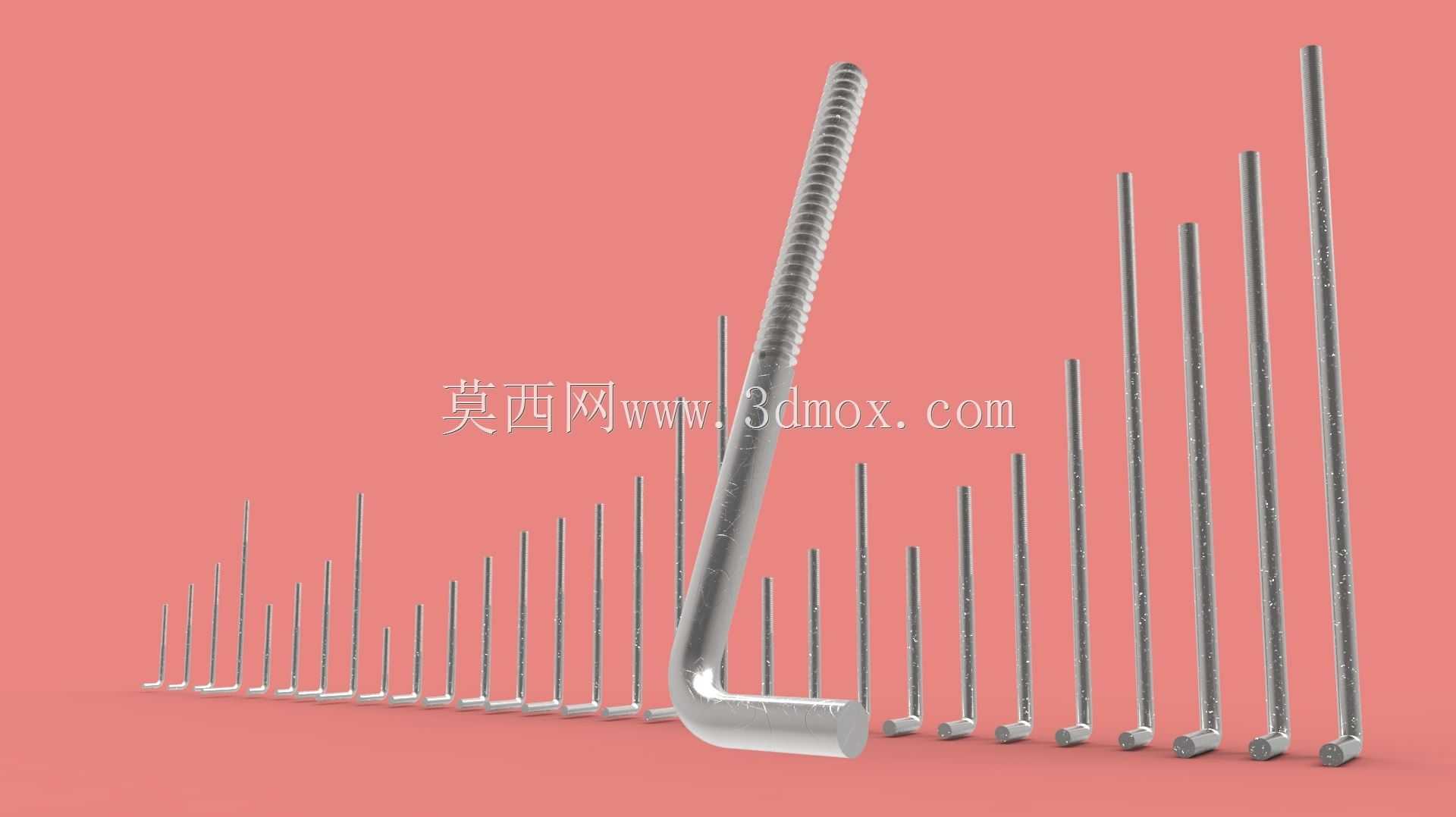

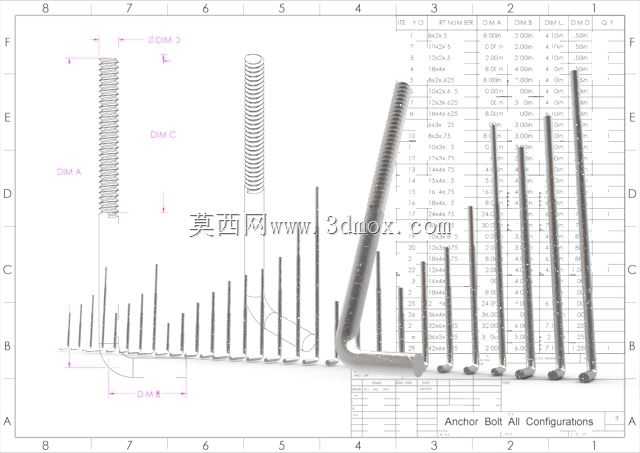

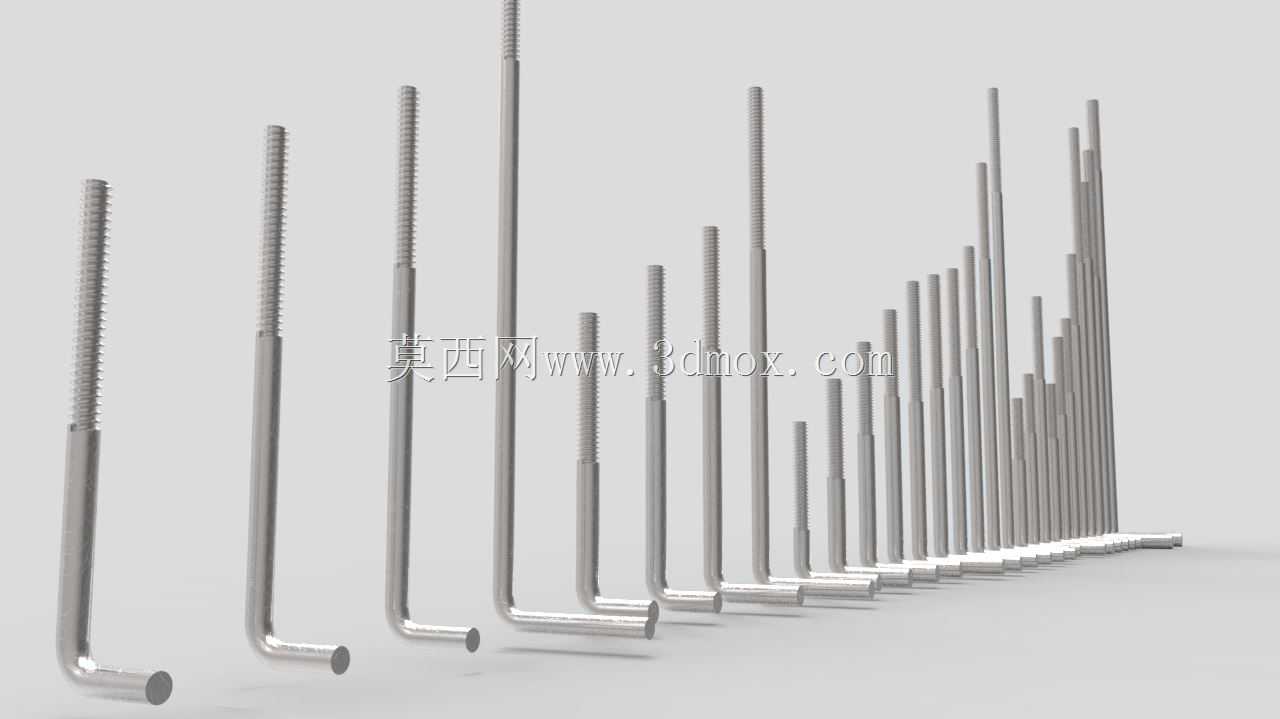

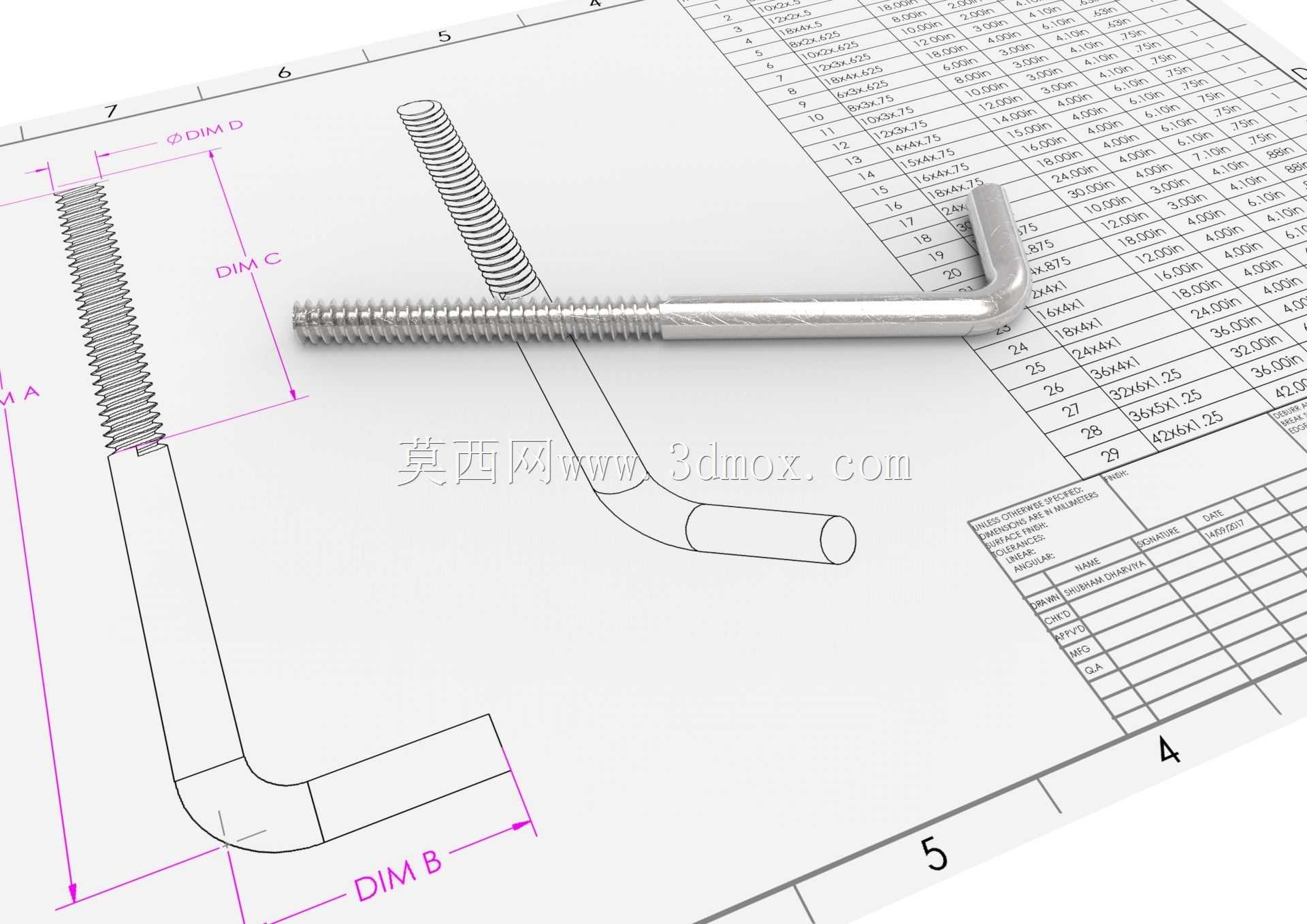

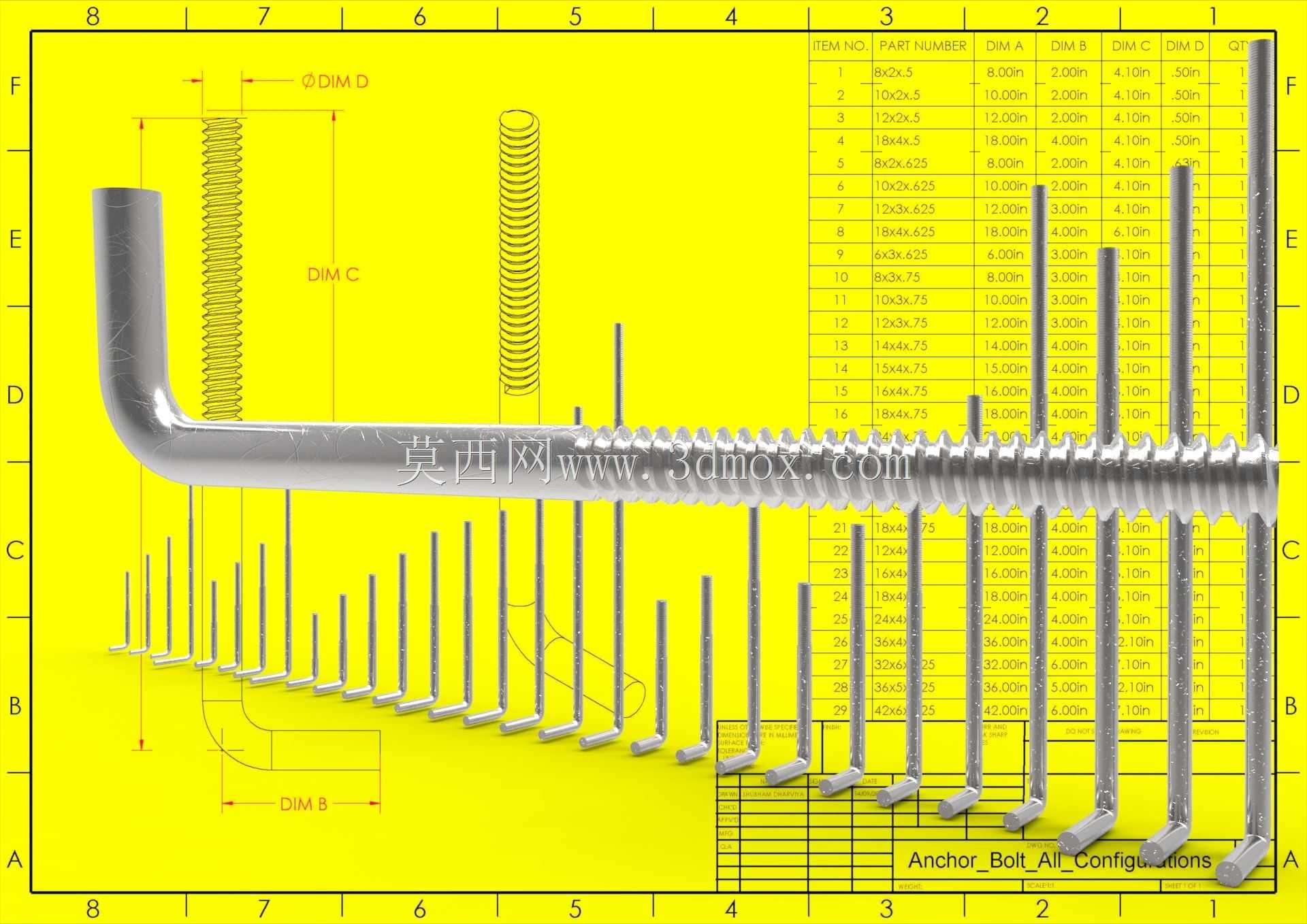

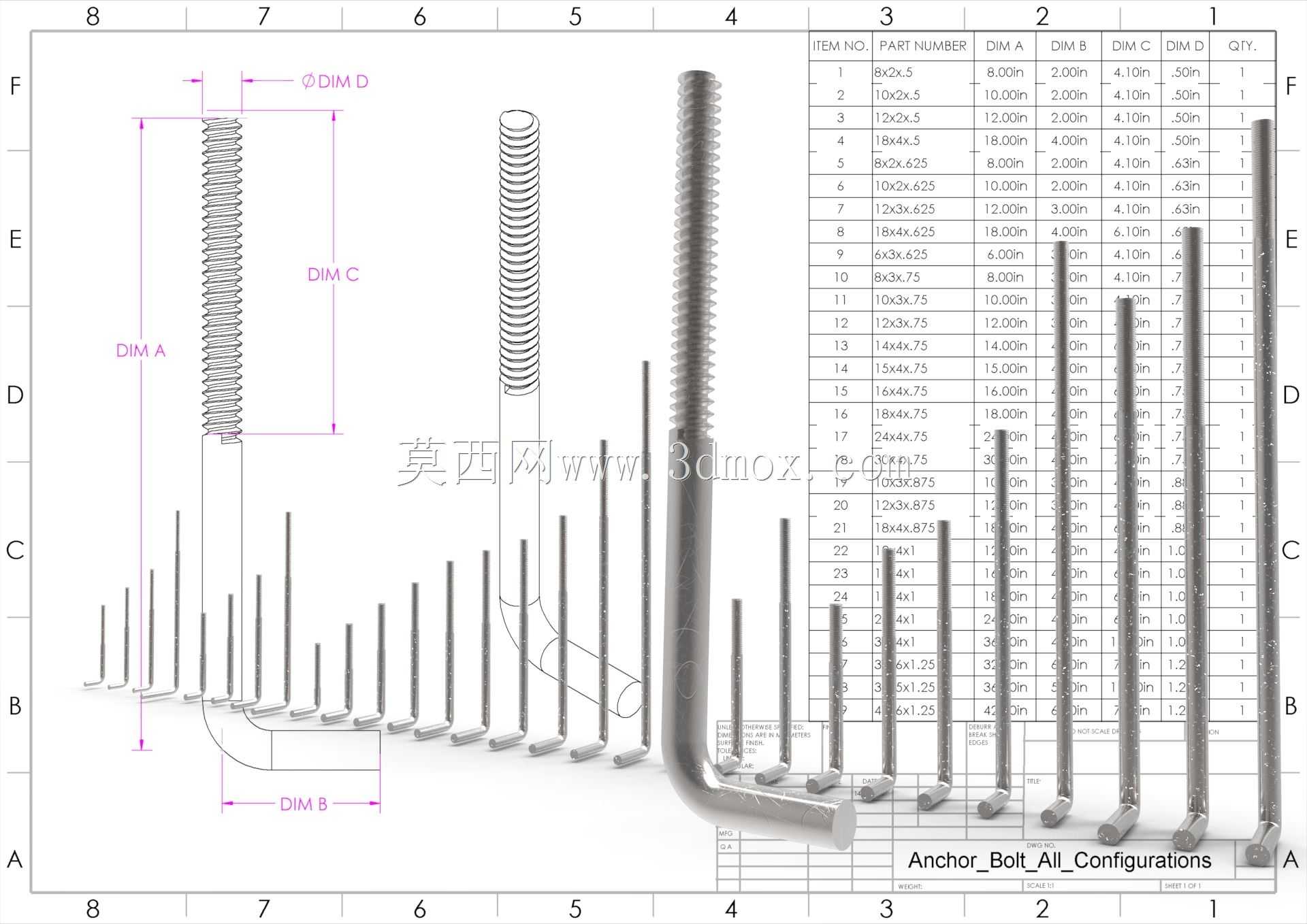

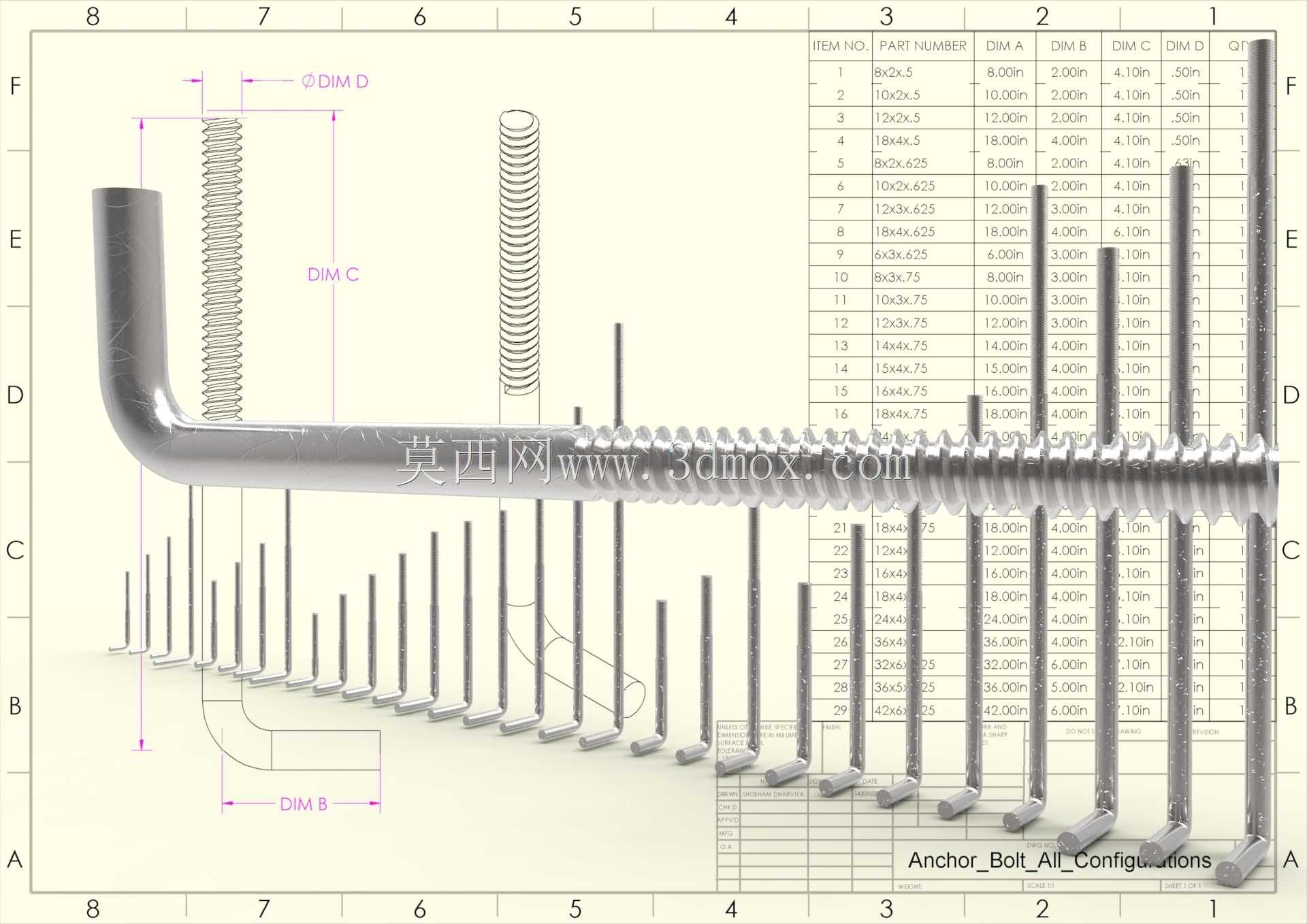

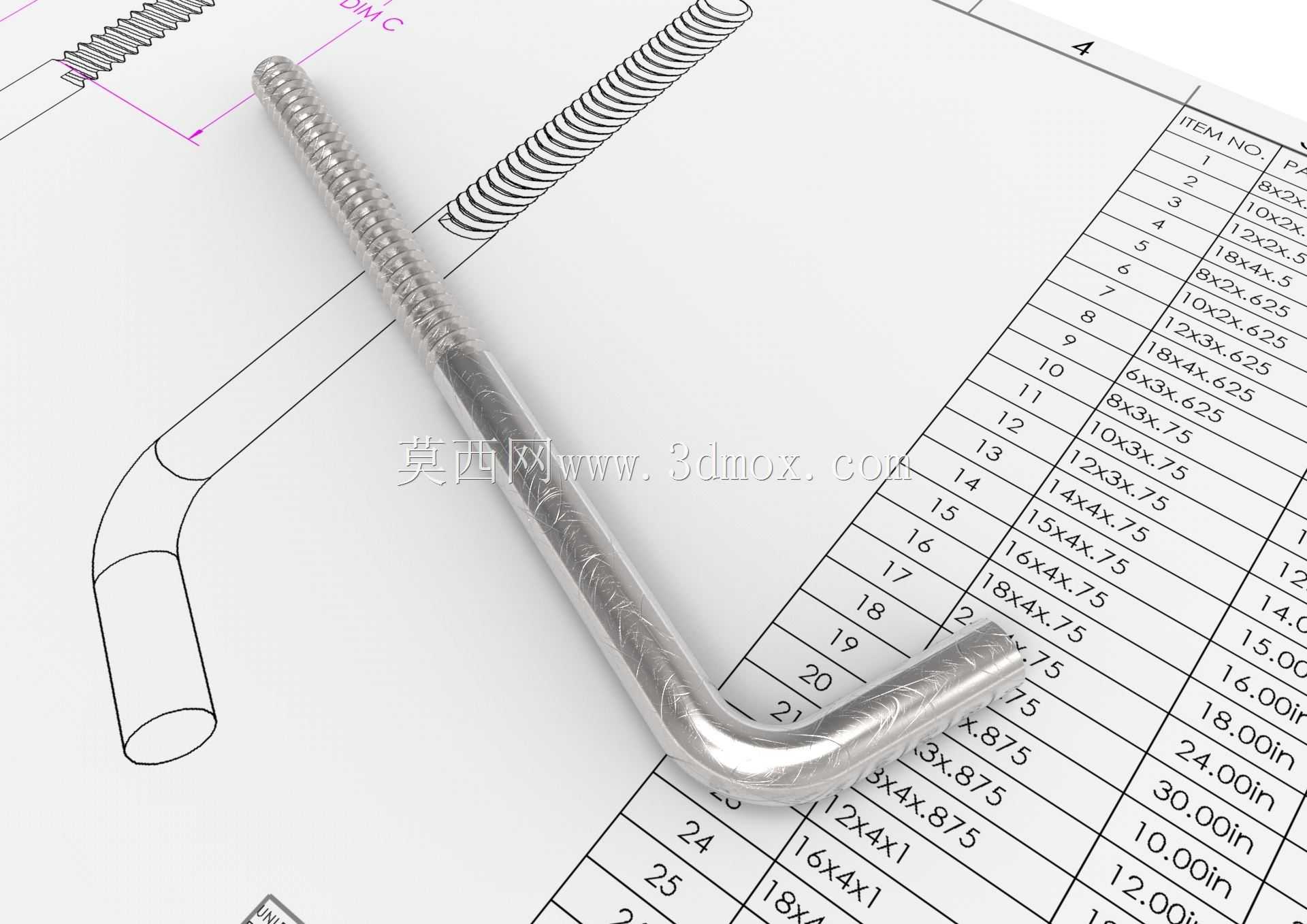

做设备基础设计这么多年，地脚螺栓的选型和预埋一直是前期方案里最容易出细节问题的环节，这次整理的全系列L型地脚螺栓构型，覆盖了常规工业场景里绝大多数静载、中小动载设备的固定需求，从轻型输送线支架、小型机台到中型泵组、常压储罐的基础锚固都能匹配对应规格。这类弯钩型地脚螺栓依靠端部的90度弯折结构，在混凝土基础浇筑时预埋入预留坑位，二次灌浆凝固后，弯钩与混凝土形成机械咬合，抵消设备运行时产生的上拔力、水平剪切力，避免设备运行过程中出现位移、倾覆的风险。设计这套构型的时候，首先梳理了不同安装场景的受力边界：针对轻型辅机设备，小直径规格的螺栓弯钩长度做了适配性调整，避免弯钩过长导致预埋坑深度过大增加土建施工量，同时保证咬合面积满足抗拔要求；针对中载工况的大直径规格，螺栓杆部的螺纹段长度预留了足够的调节余量，能适配不同厚度的设备底座垫板、减震垫安装需求，不用现场额外裁切螺纹，减少现场施工的二次加工工作量。从尺寸边界来看，整套构型的螺栓公称直径覆盖了常用的中小规格区间，每个规格对应的螺杆总长度、弯钩段长度、螺纹有效长度、弯钩弯折半径都做了对应匹配，杆部的螺纹公差按照普通紧固螺纹的中等公差等级设计，能和市面通用的六角螺母、平垫圈直接适配，不用定制专用紧固件。安装时需要注意，这类L型地脚螺栓的预埋深度需要满足混凝土基础的最小厚度要求，弯钩端部不能贴到基础坑的底部，要保证弯钩四周都被灌浆料完全包裹，才能发挥最大的锚固强度；如果是有震动的设备安装，还可以在弯钩处加焊横向钢筋，进一步提升抗拔冗余量。建模时每个规格都做了独立的配置参数，选型时可以直接根据设备底座的安装孔尺寸、设备运行的最大上拔力、剪切力参数，直接调用对应规格的模型，不用重复绘制螺栓构型，能大幅缩短设备基础布局、安装支架设计的建模效率，也能避免手动建模时出现螺纹长度不足、弯钩尺寸不符合施工规范的问题。另外在设计时特意统一了所有规格螺栓的端部倒角尺寸，现场穿装设备底座孔时不会出现卡滞问题，螺纹段的起始位置也做了退刀结构，螺母可以顺利拧到螺纹最根部，保证设备底座和螺栓的贴合面能完全压紧，不会出现螺母锁不到位的虚接情况。
