工业运输周转用金属货柜钳结构设计

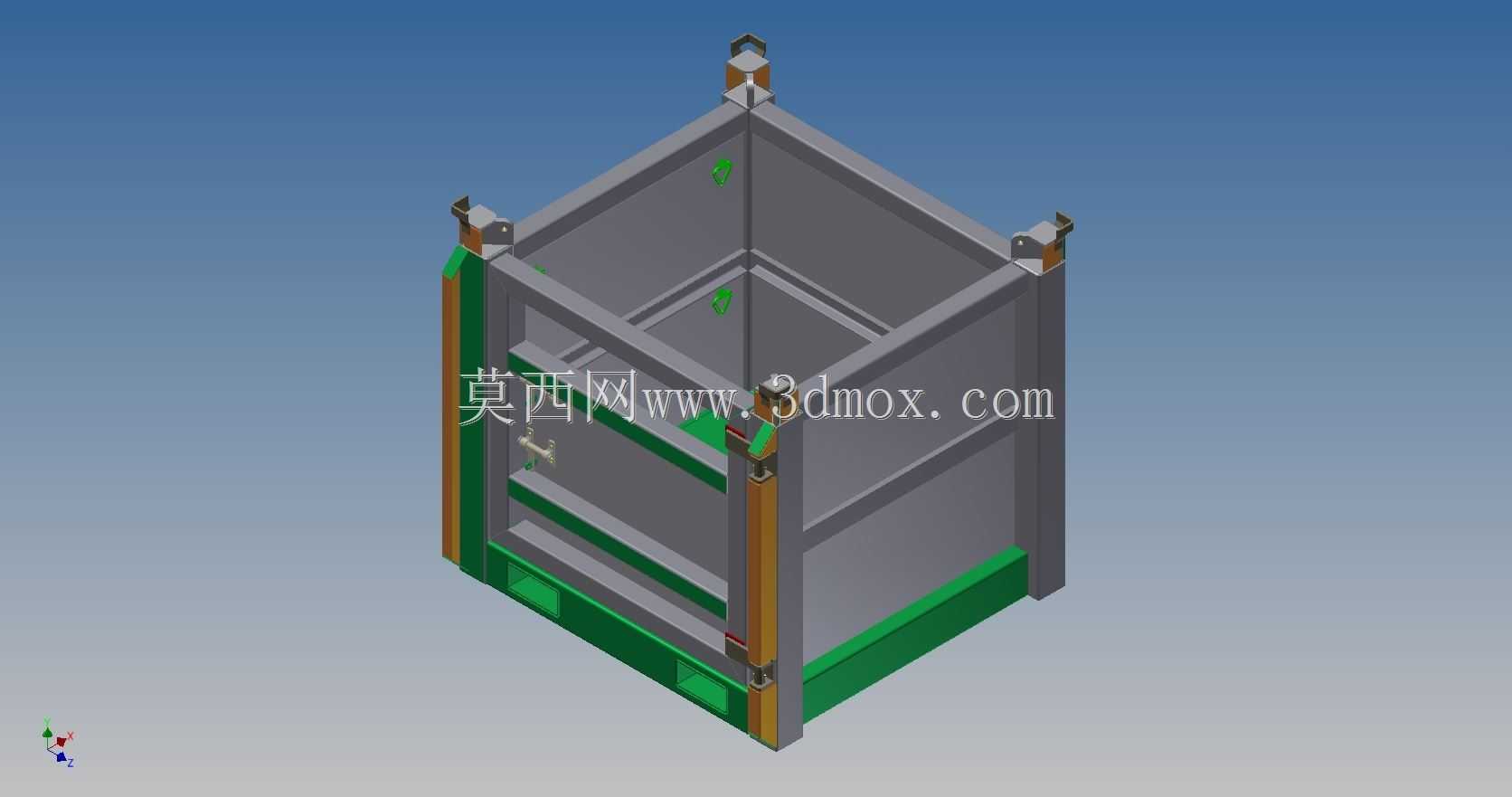

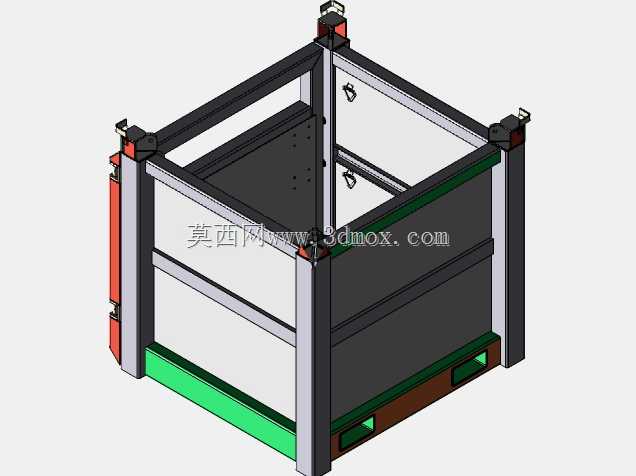

这款货柜钳本质是面向机加工车间、零部件仓储环节设计的重型工件周转承载容器，日常主要承担毛坯件、机加工半成品、重型结构件的厂内跨工序转运以及短途物流周转任务，适配叉车、堆垛车的常规作业工况，可直接对接仓储货架的堆垛存储需求，解决传统散件转运过程中工件磕碰、码放混乱、转运效率低的实际问题。从结构设计逻辑来看，整体采用框架式箱型承载结构，侧壁采用加厚钣金折弯成型的围板结构，边角位置设置一体式铸钢包角，包角上集成了堆垛定位凸台与吊装锁止位，既保证满载堆垛时的定位精度，避免上层容器滑移，也能满足行车吊装作业的挂接需求。容器底部设置标准叉车进叉槽，进叉槽内部加焊横向加强筋，可承受满载时的集中载荷，避免长期使用后槽体变形。侧壁的锁止结构采用快拆式钳形锁紧机构，也就是货柜钳的核心功能部件，该机构通过偏心压杆实现侧壁门的快速开合与锁止，锁紧时压杆带动锁舌卡入侧壁预设的锁止卡槽，配合橡胶缓冲垫消除锁止间隙，避免转运过程中门体晃动松脱，开启时只需扳动压杆即可解锁，无需额外工具，单人即可完成工件的取放操作。设计过程中充分考虑了不同工况的安装边界，整体外形尺寸适配标准1200mm*1000mm的物流托盘模数，堆垛时可实现四层满载堆叠，单容器额定承载覆盖常规机加工件的重量区间，侧壁预留的标识安装位可直接粘贴物料标识卡，方便仓储管理时的物料识别。容器底部的支撑脚采用与包角一体化的结构设计，空载时可互相嵌套堆叠，减少空容器的仓储占用空间，相比传统固定式料箱，空箱存储时可节省近六成的堆放空间。在结构强度校核层面，所有焊接位置采用满焊工艺，焊缝高度不低于母材厚度的0.7倍，侧壁围板设置横向加强筋，避免长期受工件挤压出现侧壁鼓胀变形，钳形锁止机构的受力部件采用调质钢加工，经过反复开合疲劳测试，可满足高频次周转作业的使用需求，不会出现锁止失效的问题。
