管道支撑用鞍式工字钢支座结构设计

这类鞍式管支座多用于工业厂区工艺管线、市政长输管线、换热站管路系统的架空敷设场景，核心作用是承接管道自重与管内介质重量，同时约束管道径向位移，避免管线运行中因自重挠曲、热胀位移出现焊缝开裂、管段下沉错位的问题。和普通U型管卡不同，这种带弧形承托面的支座适配大口径、重载荷的管线，接触面积更大，不会在管壁形成局部应力集中，尤其适合输送高温介质、壁厚较薄的工业管道安装场景。

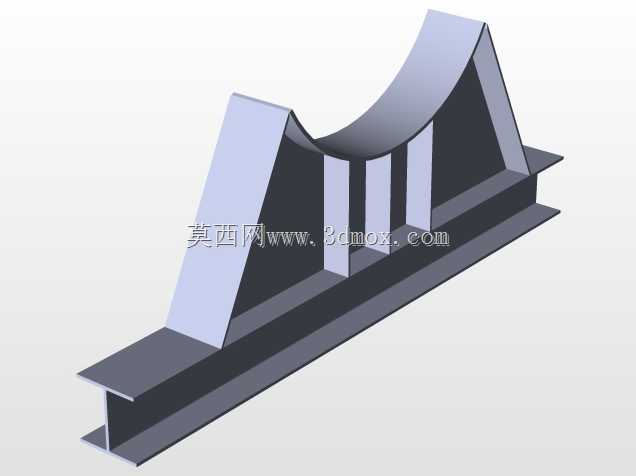

从结构设计逻辑来看，底部采用标准工字钢作为承载底座，工字钢的翼缘结构可以直接搭设在管廊横梁、设备支架顶面，无需额外加工复杂安装面，现场安装时可通过焊接或者抱箍直接固定，适配绝大多数现有管廊的安装接口。上部的弧形承托面弧度与所适配管道的外径完全贴合，承托面两侧设置的三角形加强筋板，是整个结构的受力核心，筋板垂直连接弧形承托板与工字钢上翼缘，将管道的垂直载荷均匀分散到工字钢整个截面，避免承托板受载变形。弧形承托板下方设置的竖向加强肋，主要用于抵消管道运行中产生的侧向推力，尤其是管线转弯处、介质流向变化的管段，侧向载荷会通过肋板传递到底座，不会出现承托面侧翻变形的问题。

实际选型使用时，需要先确认安装边界：工字钢底座的宽度要小于管廊横梁的支撑宽度，避免底座悬空导致受力不均；弧形承托面的弧长对应的包角通常在120度到150度之间，既保证足够的接触支撑面积，也不会因为包角过大导致管道热胀伸缩时出现卡涩。安装时要注意承托面的中心与管道中心对中，两侧筋板要与工字钢翼缘满焊，焊脚高度要匹配管线总载荷，避免焊接强度不足导致支座失效。对于有保温层的管线，弧形承托面的半径要计入保温层厚度，避免保温层被压溃影响管线保温效果。这类支座不需要额外的紧固件抱紧管道，允许管道在轴向产生一定的热位移，适合作为管线的滑动支撑点使用，如果需要作为固定支座，只需在底座两侧加设挡块与管廊横梁焊接即可，结构改型灵活，现场适配性强。
