GoPro Hero9运动相机结构数模

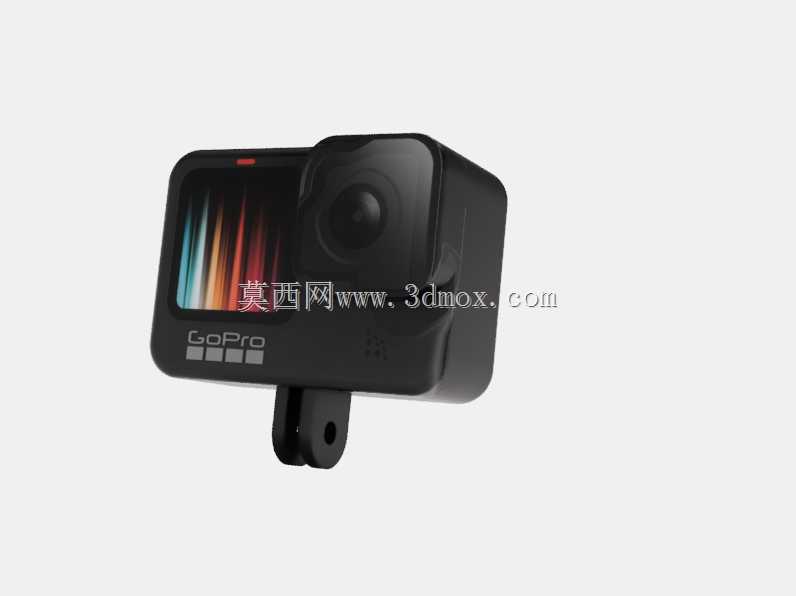

这款运动相机的三维数模还原了GoPro Hero9的完整外部结构与安装接口细节，可直接用于配套外设的结构开发工作。从实际工程应用场景来看，这类运动相机常被用于户外极限运动记录、车载行驶画面采集、工业设备巡检点位的影像记录、运动赛事第一视角拍摄等场景，配套的固定底座、保护外壳、外接拓展配件的开发，都需要精准的相机本体尺寸作为设计依据，避免出现安装干涉、配合间隙不合理的问题。数模完整还原了相机正面的镜头凸起结构、背面的显示屏区域轮廓、机身侧面的按键凸起位置，以及底部通用的两爪式安装接口的具体尺寸，包括安装孔的孔径、两爪的间距、卡接槽的深度等关键安装边界尺寸都做了精准复刻，能直接用于配套快装底座、防水壳、车载支架、头盔固定座的结构匹配设计。设计思路上优先还原了对外配装有影响的所有外部特征，省略了内部电路板、电池等不影响外部配合的结构，既保证了外设开发所需的尺寸精度，也控制了数模的体量，方便在装配体中调用。机身整体为近似长方体的圆角结构，镜头区域相对于机身正面有明显凸起，设计配套保护壳时需要预留足够的镜头避让空间，同时要考虑镜头保护镜片的安装位置，避免刮花镜头。底部的安装接口是运动相机通用的标准接口，两爪的间距、中间的定位柱尺寸、安装孔的同轴度都做了精准还原，设计配套底座时可以直接配合标准的手拧螺丝使用，不需要额外调整接口尺寸。机身侧面的按键凸起位置也做了准确还原，设计防水壳、保护套时可以对应按键位置设置弹性按压位，保证按键操作的手感不受影响。在做车载支架设计时，可以依托这个数模调整支架的夹持范围，避免夹持位置遮挡镜头或者按键，同时可以模拟不同安装角度下的视野范围，确认支架的调节行程是否满足拍摄需求。在做头盔固定底座设计时，可以根据相机的整体重量分布，调整底座的粘接面积与加强筋位置，保证高速运动过程中固定的可靠性，避免相机脱落。数模还原的机身圆角尺寸也能为保护套的硅胶壁厚设计提供参考，保证保护套装配后的贴合度，同时预留合理的减震间隙，在相机受到冲击时能起到缓冲作用。
