GoPro HERO4 Black运动相机结构设计

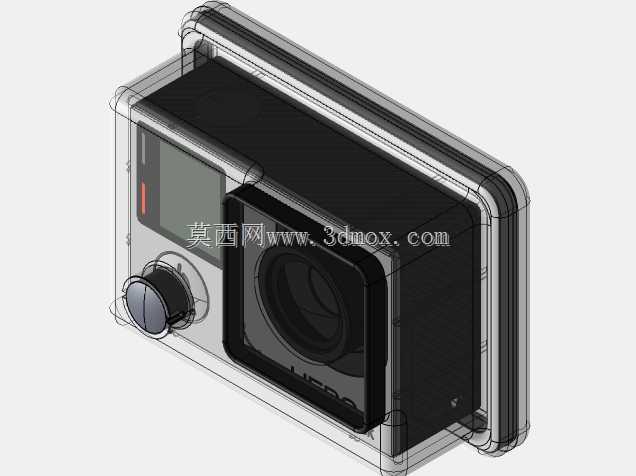

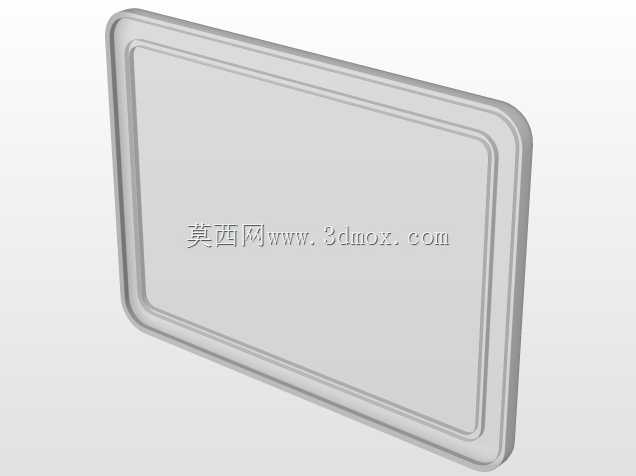

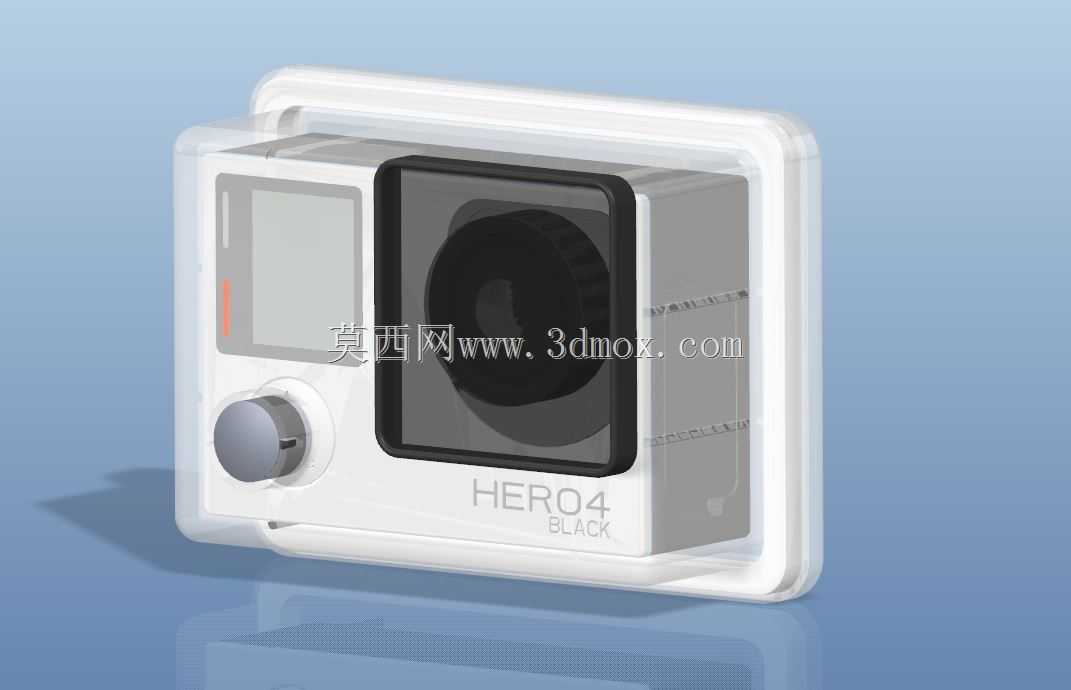

　　这款运动相机的三维结构设计，首先围绕户外极限拍摄场景的使用需求展开，区别于普通家用影像设备，其结构需要兼顾抗冲击、轻量化与紧凑安装的多重要求。从实际使用场景来看，这类设备常被固定在头盔、骑行支架、冲浪板、无人机挂载位等位置，因此外壳的分件设计首先考虑了装配公差与密封性能，前后壳的止口结构预留了防水胶圈的安装槽位，能够满足浅水环境下的拍摄防护需求，避免水汽侵入内部电路板与成像组件。

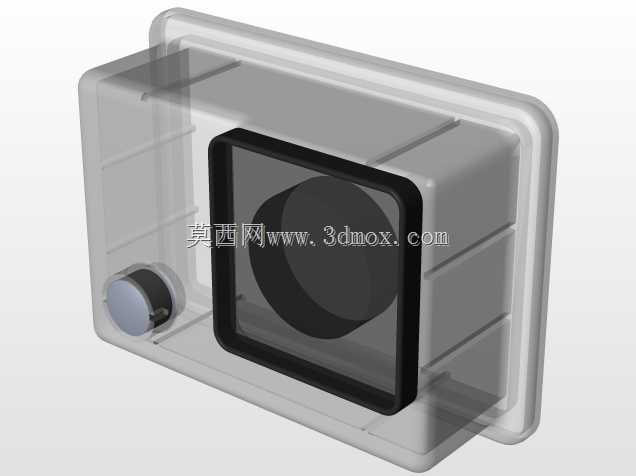

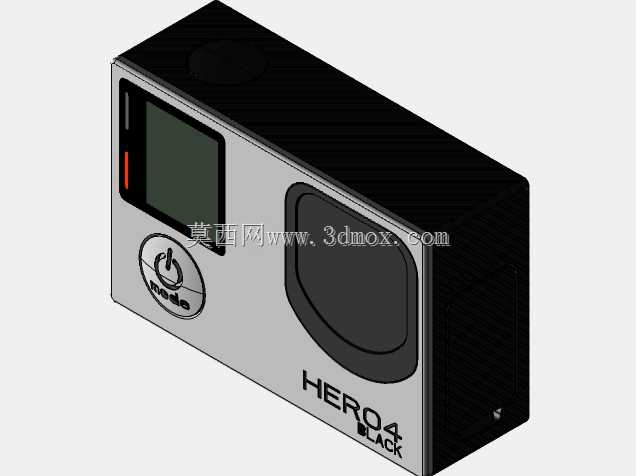

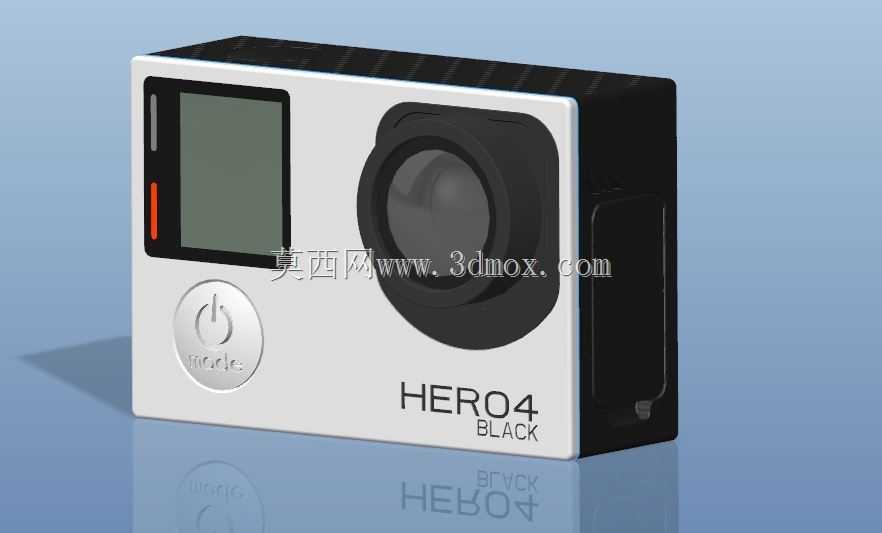

　　设备正面的镜头模组采用凸起式结构设计，外围的黑色防护圈做了高出镜头镜片0.8mm的边界处理，日常放置或者发生轻微磕碰时，能够避免镜片直接接触接触面产生划痕，镜头周边的壳体壁厚做了局部加厚处理，抵消外力冲击时的形变，保护内部精密的光学对焦组件。机身正面左侧的小尺寸显示屏，采用内嵌式安装结构，屏幕周边的壳体做了0.3mm的凸边防护，避免屏幕被尖锐物体刮花，屏幕侧边的功能指示灯与录制触发按键，采用软胶材质与硬塑壳体二次注塑成型，既保证按键的按压反馈手感，又能兼顾按键缝隙的密封效果。

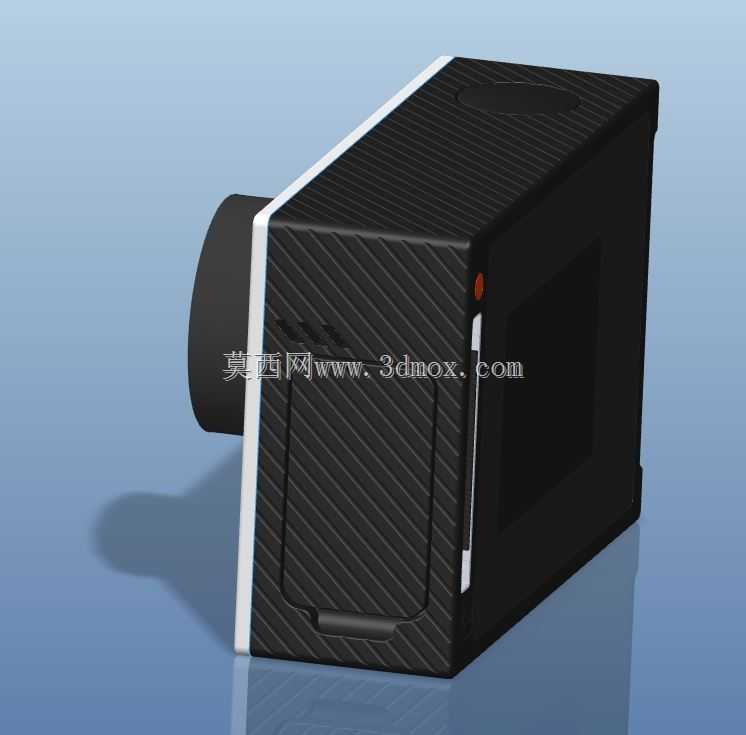

　　机身正面下方的电源模式按键，采用圆形下沉式设计，按键表面做了凹凸的电源标识纹理，用户在佩戴手套或者盲操作时，能够通过触感快速识别按键位置，按键的触发行程设置为1.2mm，避免户外颠簸场景下的误触发。机身侧面的接口区域，预留了专用的侧盖安装位，侧盖通过转轴与壳体连接，闭合后与壳体外表面齐平，不会额外增加机身的外凸尺寸，保证各类外接支架安装时的贴合度。

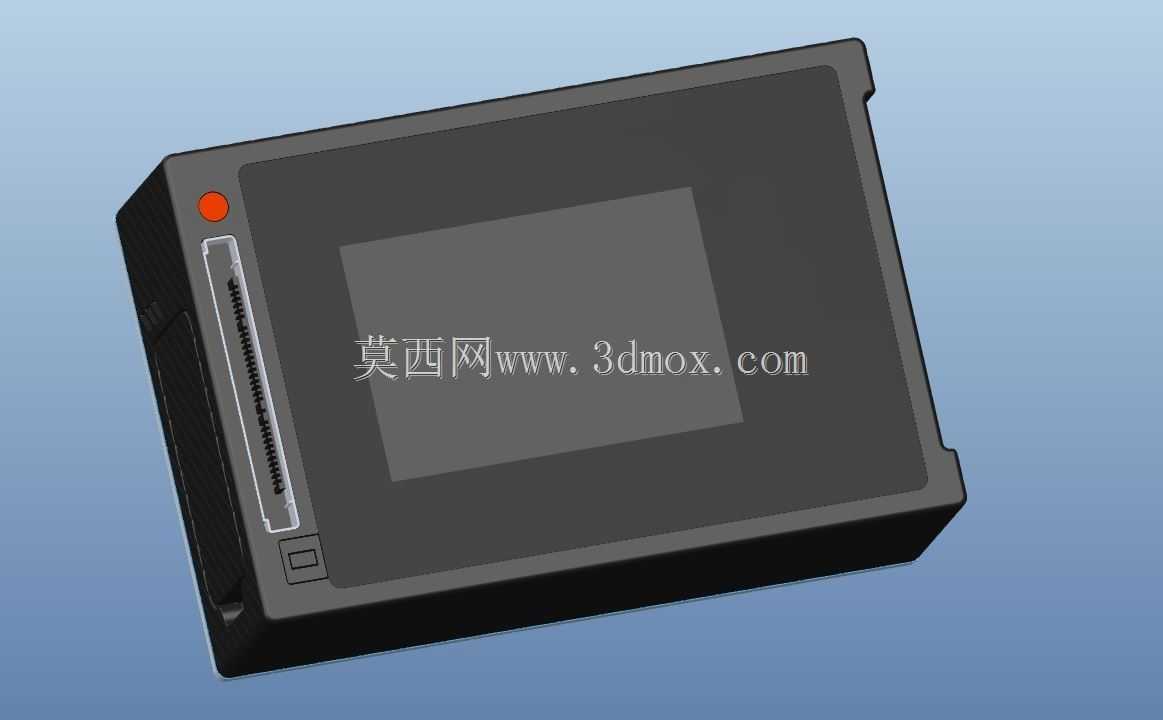

　　从安装边界来看，整机的外形尺寸控制在极小的范围内，机身背部为电池仓与主显示屏的安装区域，电池仓的卡扣结构采用弹性锁止设计，用户无需额外工具即可快速更换电池，仓盖周边同样预留了密封胶条的安装位，保证整体防护性能。机身的所有棱边都做了R1.5-R2mm的圆角过渡处理，既避免尖锐边角在使用过程中划伤用户或者挂载的装备，也能在设备发生跌落时分散冲击力，降低壳体开裂的风险。

　　内部结构的排布上，成像主板、电池仓、存储卡槽的位置做了分层堆叠设计，最大化利用机身内部空间，将整机重量控制在适合运动挂载的区间，避免挂载在头盔等位置时因重量过大产生额外的负重感。机身外壳的材质选用兼顾强度与韧性的工程塑料，表面做了哑光磨砂处理，减少户外使用时的指纹残留与光线反射，避免反光对拍摄画面产生干扰。设备底部预留了标准的运动相机通用安装脚位，能够兼容市面上绝大多数的第三方固定支架，无需额外转接件即可实现多场景快速拆装，适配骑行、滑雪、潜水、航拍等不同拍摄场景的安装需求。
