户外光纤分线接续防护箱体结构设计

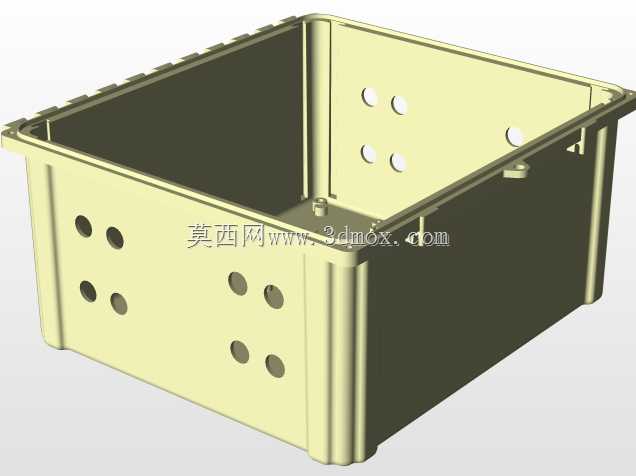

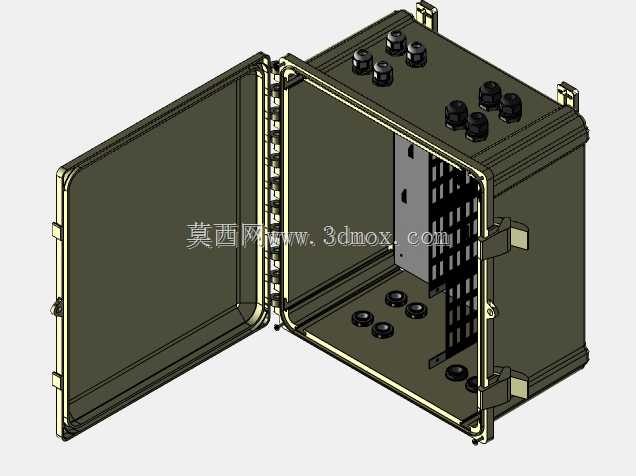

这款户外光纤接续箱体的设计，核心围绕室外通信链路的节点部署需求展开，主要应用在园区主干光缆分支、小区光纤入户汇聚、户外通信杆路挂载、地下管廊节点接续等场景，承担光纤熔接保护、适配器固定、冗余纤芯盘留、外部线缆密封固定的核心作用。从结构设计逻辑来看，箱体采用侧开铰链式门体结构，铰链沿箱体侧边通长布置，配合多点锁扣结构，能够保证门体闭合后整圈密封胶条均匀受压，避免户外雨水、沙尘侵入箱体内部，适配IP65级以上的户外防护要求，可在-40℃到65℃的环境温度区间长期稳定工作。箱体顶部和底部预留的多组线缆穿线孔，均配套防水格兰头结构，外部引入的主干光缆和分支配线可从不同方向穿入箱体，格兰头的橡胶密封环可根据线缆外径调整压紧程度，既固定线缆避免外力拉扯损伤内部熔接点，也能阻断水汽沿线缆间隙进入箱体的路径。箱体内部的安装支架采用分层设计，一侧预留熔接盘安装位，可盘留冗余的光纤纤芯，弯曲半径严格控制在30mm以上，避免光纤弯折产生传输损耗；另一侧为适配器安装面板，预设多组SC型适配器安装卡位，可根据实际接入的纤芯数量灵活配置适配器数量，实现主干光缆与分支跳线的快速对接。箱体外形采用方正的压铸铝合金加钣金拼接结构，边角做圆弧过渡处理，既减少户外风阻，也避免尖锐边角造成安装维护人员磕碰损伤，箱体背部预留的挂装孔位适配标准通信杆的抱箍安装尺寸，也可匹配墙面膨胀螺栓安装的孔距要求，安装时无需额外加工转接件。门体开启角度可达180度，内部所有安装位完全暴露，维护人员在杆上高空作业时也能轻松完成熔接、跳纤操作，箱体内部预留的接地柱可直接连接通信系统接地网，避免雷击感应电流损坏内部光器件。所有金属结构件表面均做军绿色静电喷塑处理，抗紫外线老化、耐盐雾腐蚀，可在沿海、高海拔等恶劣户外环境长期使用，箱体闭合后内部预留的充足空间，可容纳多余的跳纤和熔接保护套管，不会出现纤芯挤压变形的问题。
