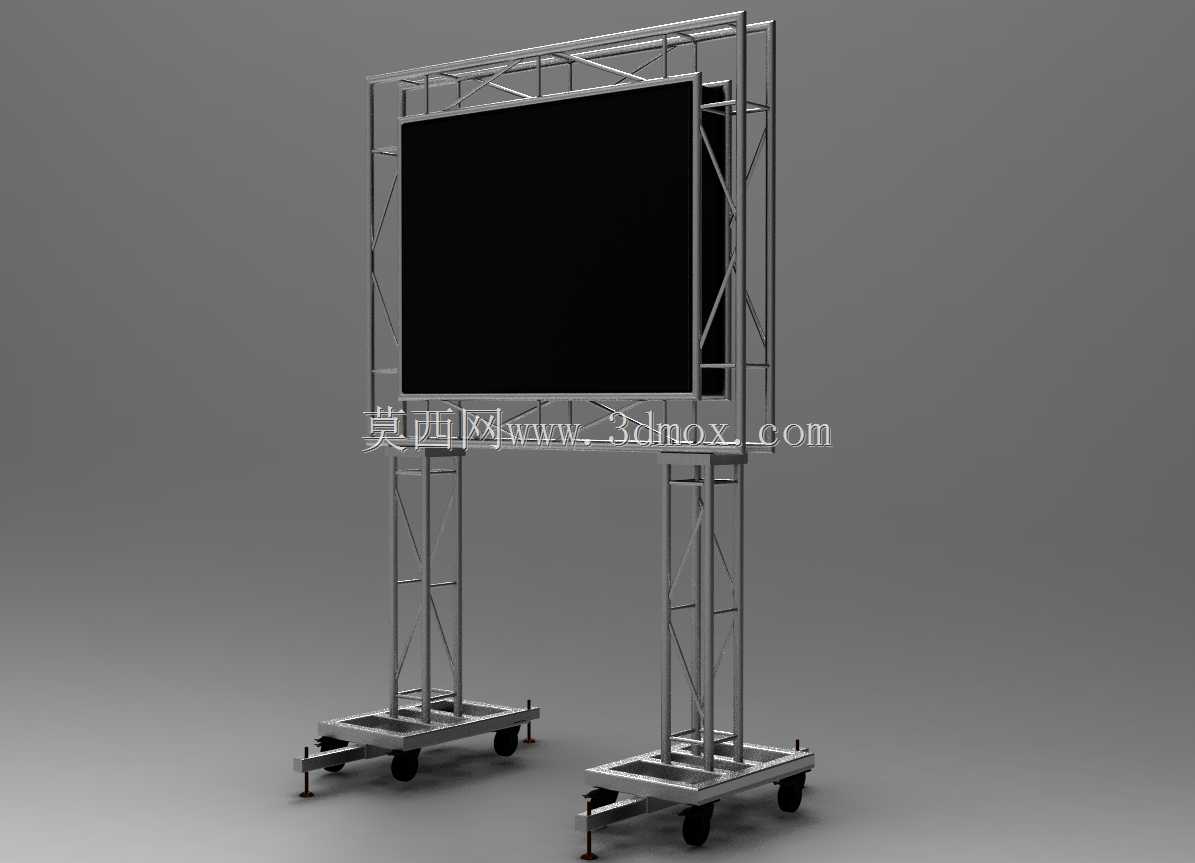

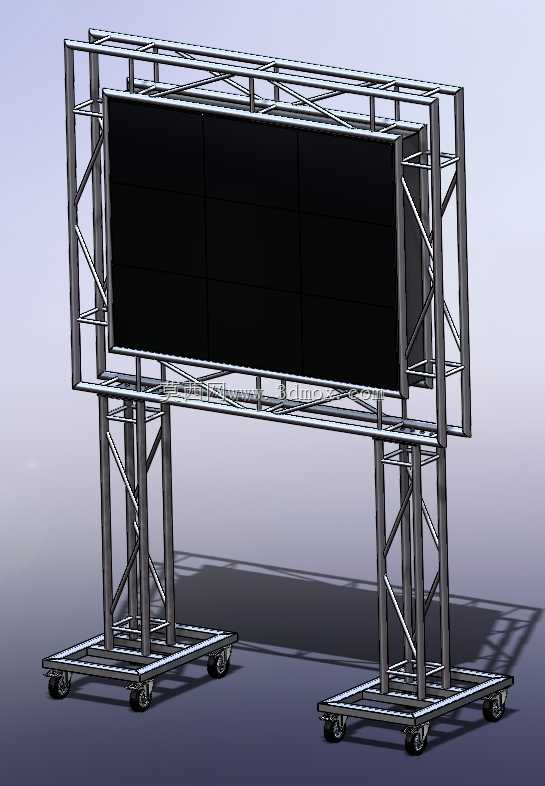

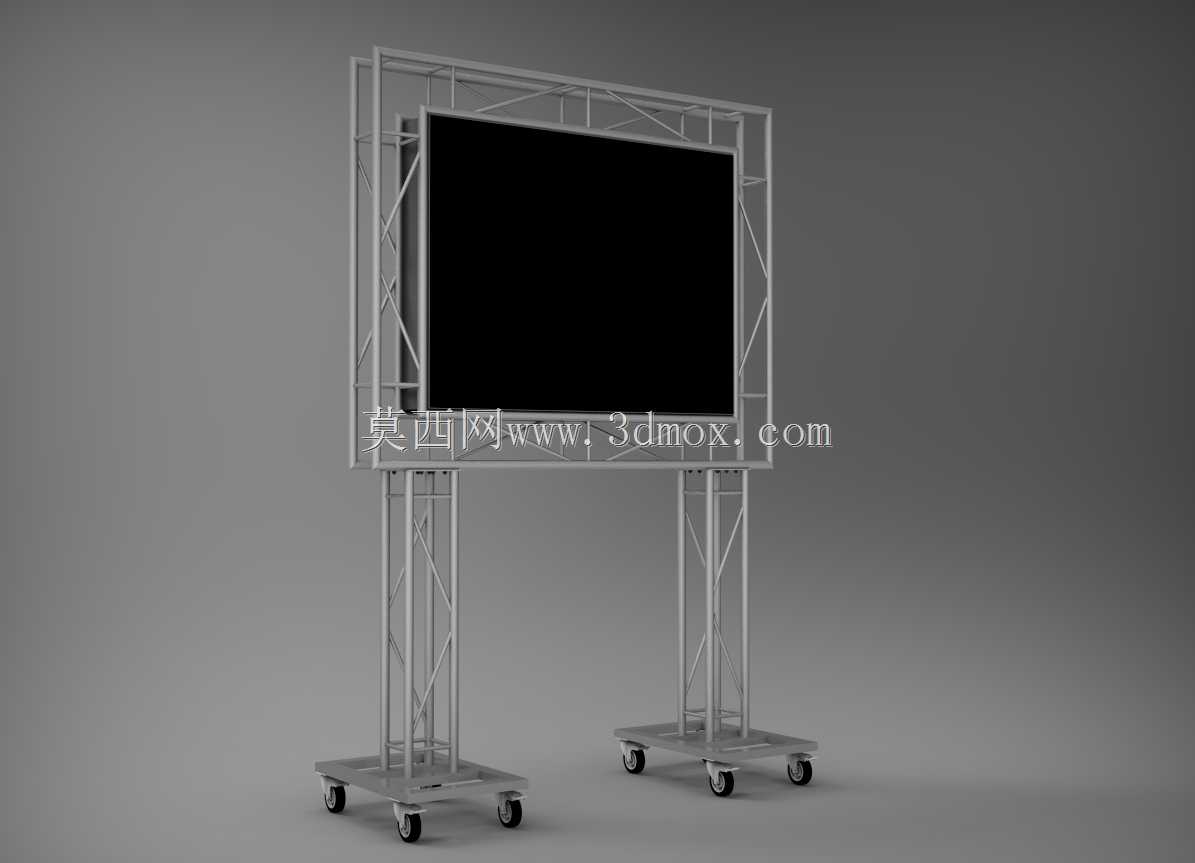

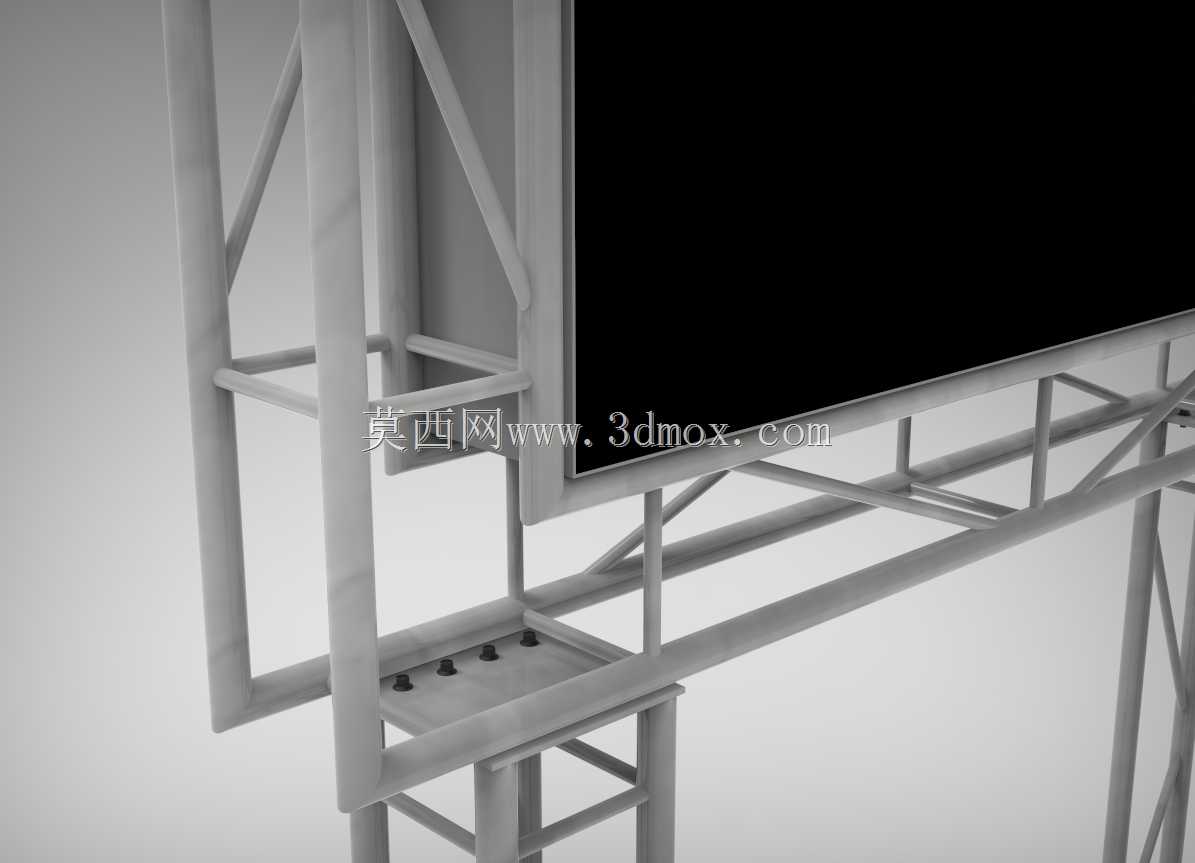

移动式桁架支撑焊接款LED显示屏结构

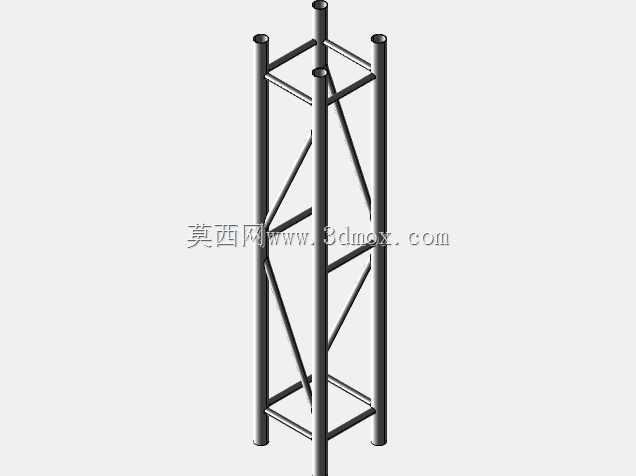

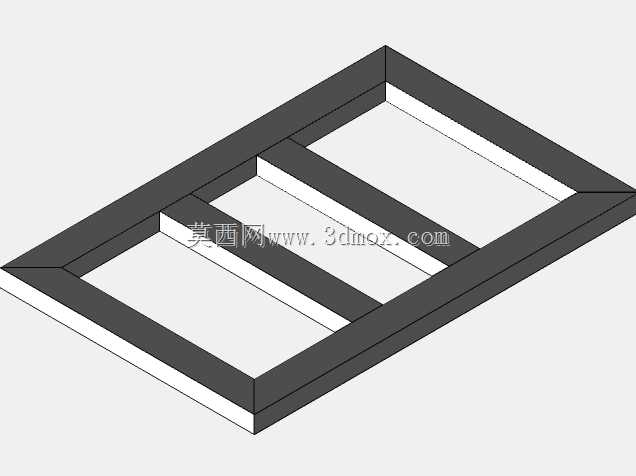

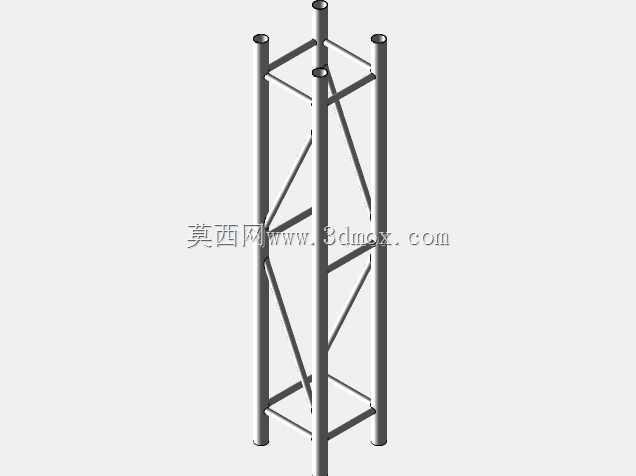

　　该结构主要服务于户外临时展演、商业路演、展会活动、户外赛事等需要快速搭建显示终端的场景，区别于固定安装的LED屏结构，整套支撑体系采用焊接成型的桁架作为主体承载框架，搭配带脚轮与支腿的移动底座，兼顾转场移动的便捷性与架设后的结构稳定性。从功能实现来看，整套结构需要同时承担屏体的承重、户外环境下的抗侧翻能力、以及快速转场的拆装便利性，设计过程中优先采用标准管材焊接成型的桁架单元，减少现场螺栓拼接的工作量，同时保证框架整体的抗扭与抗弯性能，避免屏体安装后出现框架形变导致的屏面拼接不齐问题。底座部分采用方管焊接的框型结构，每侧底座配置两个万向脚轮与两个可调支撑支腿，移动状态下支腿收起，依靠脚轮完成短距离转运，

　　架设到位后将支腿下调至贴合地面，分担脚轮承重同时增大支撑接触面积，降低户外微风压下的侧翻风险。屏体安装区域的框架预留了标准模组的安装孔位，适配640*480规格的标准LED显示模组，框架内侧预留了模组供电与信号走线的空间，避免线缆外露影响结构整洁度，同时框架背部设置了交叉加强筋，抵消屏体安装后产生的前倾力矩。设计时充分考虑了现场搭建的操作边界，整体框架拆分后为两个底座单元、两组竖向支撑桁架、一组屏体安装主框架，单一部件的重量控制在两人可搬运的范围内，无需大型吊装设备即可完成组装，竖向桁架与底座、主框架之间采用定位销加锁紧螺栓的连接方式，降低现场安装的对位难度，减少组装耗时。结构的外形尺寸围绕常规户外临时屏的观看视距设计，

　　屏体安装高度满足站立人群无遮挡观看的需求，底座的横向跨度经过重心核算，保证在常规户外风力条件下无需额外配重即可保持稳定，焊接部位均做了焊后打磨处理，避免现场搭建时出现毛刺划伤操作人员的问题，整体结构没有复杂的异形加工件，所有管材均采用市场常规规格，加工制作门槛低，适合批量制作后租赁使用。
