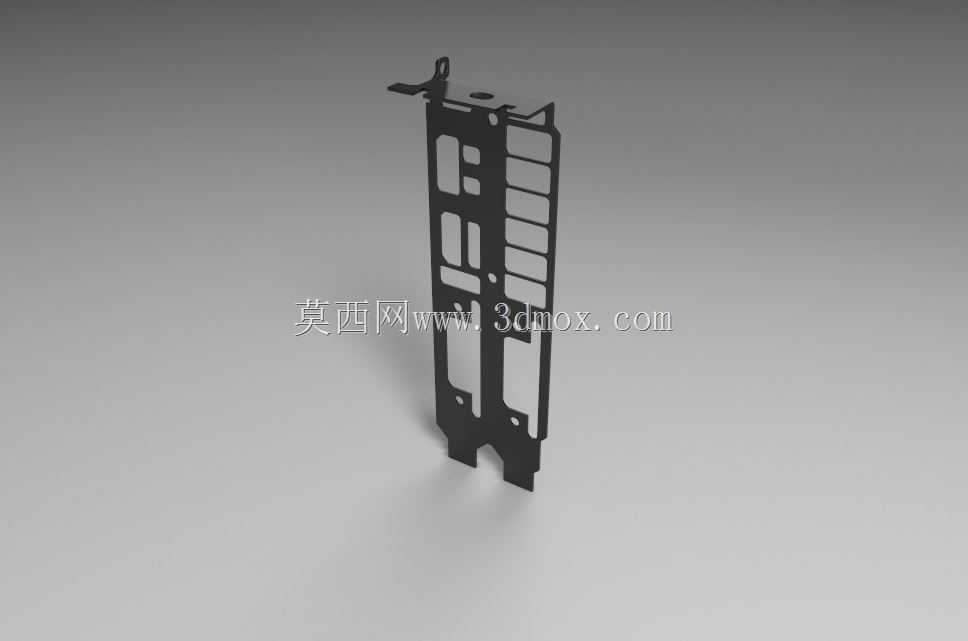

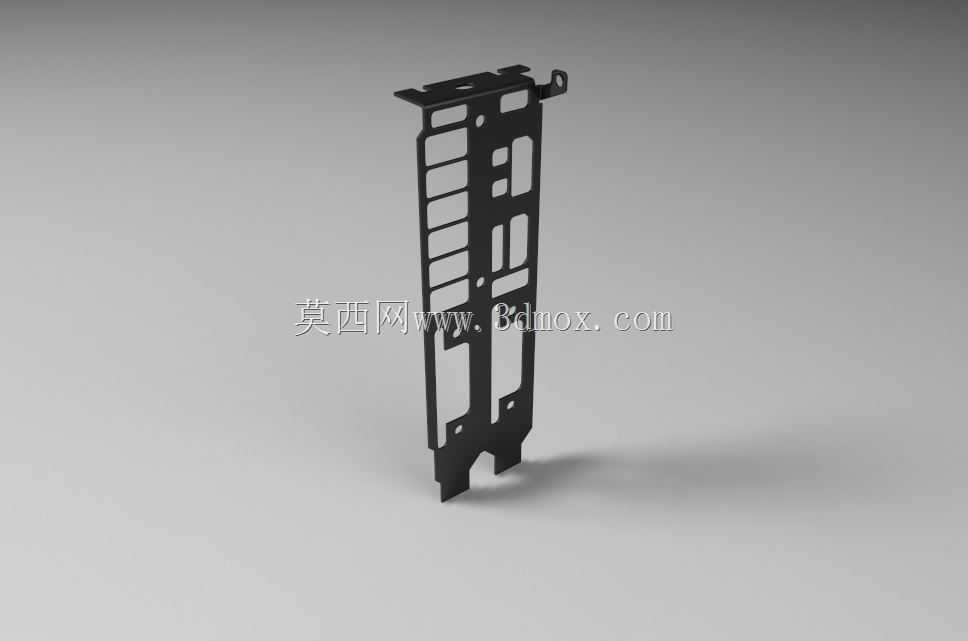

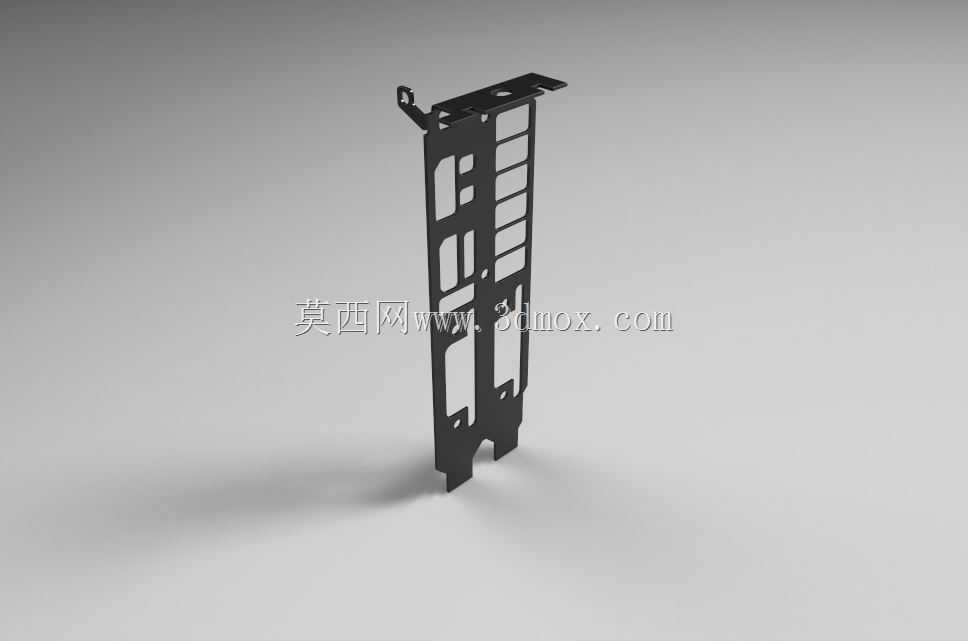

双插槽显卡PCI安装固定钣金支架

这款双插槽PCI位钣金支架，主要适配台式电脑机箱内PCI扩展槽位的显卡安装固定场景，日常装机、硬件改装、老旧显卡挡板替换、定制机箱硬件适配等场景都能用到，核心作用是封堵机箱对应槽位的空缺，同时为显卡输出接口提供定位支撑，避免显卡长期使用受重力或震动影响出现接口偏移、板件变形的问题，也能减少机箱内部灰尘从槽位缝隙进入，辅助规整机箱内部风道走向。设计阶段参考市售主流双槽位显卡的接口排布与固定尺寸，以EVGA GTX680的实际安装尺寸为基准做适配，尺寸覆盖多数600、700系列双槽显卡的安装边界，固定孔位完全匹配标准PCI机箱挡板的安装点位，不需要额外对机箱做打孔改装就能直接装配。建模过程采用钣金模块构建，所有折弯、开孔、缺口特征都按照钣金加工的工艺要求设置，折弯半径预留常规钣金冲压的合理余量，输出的模型可以直接展开为平面下料图，方便后续做激光切割、折弯成型的加工验证，不过要注意，这款模型是基于通用公版尺寸做的适配，不同厂商非公版显卡的接口位置、挡板高度可能存在细微公差，如果用于对安装精度要求极高的精密装机场景，建议先核对实际硬件的接口尺寸再做加工调整。支架整体采用薄钢板冲压成型的结构设计，主体为长条形钣金件，上部设置机箱固定挂耳，对应机箱PCI位的固定螺丝点位，板身根据显卡常用的HDMI、DP、DVI等输出接口位置预留对应形状的镂空缺口，下部设置显卡端的定位卡扣结构，安装时可以卡在显卡PCB板的对应定位槽内，避免挡板与显卡之间出现相对位移，板身还预留了辅助加强的压型结构，提升薄钣金件的整体刚性，减少安装过程中出现的形变问题。实际装机使用时，只需要将支架对应卡在显卡输出端的挡板位置，对准孔位后推入机箱PCI槽，拧上机箱侧的固定螺丝即可完成安装，不需要额外的辅助固定件，适配绝大多数标准ATX、MATX机箱的PCI扩展槽安装要求，对于硬件改装玩家、小批量定制机箱的开发者来说，这款模型可以直接作为挡板设计的参考基准，减少从零开始测量建模的重复工作量，也能用来验证不同显卡在定制机箱内的安装干涉情况，提前排查槽位位置、接口避让的设计问题。
