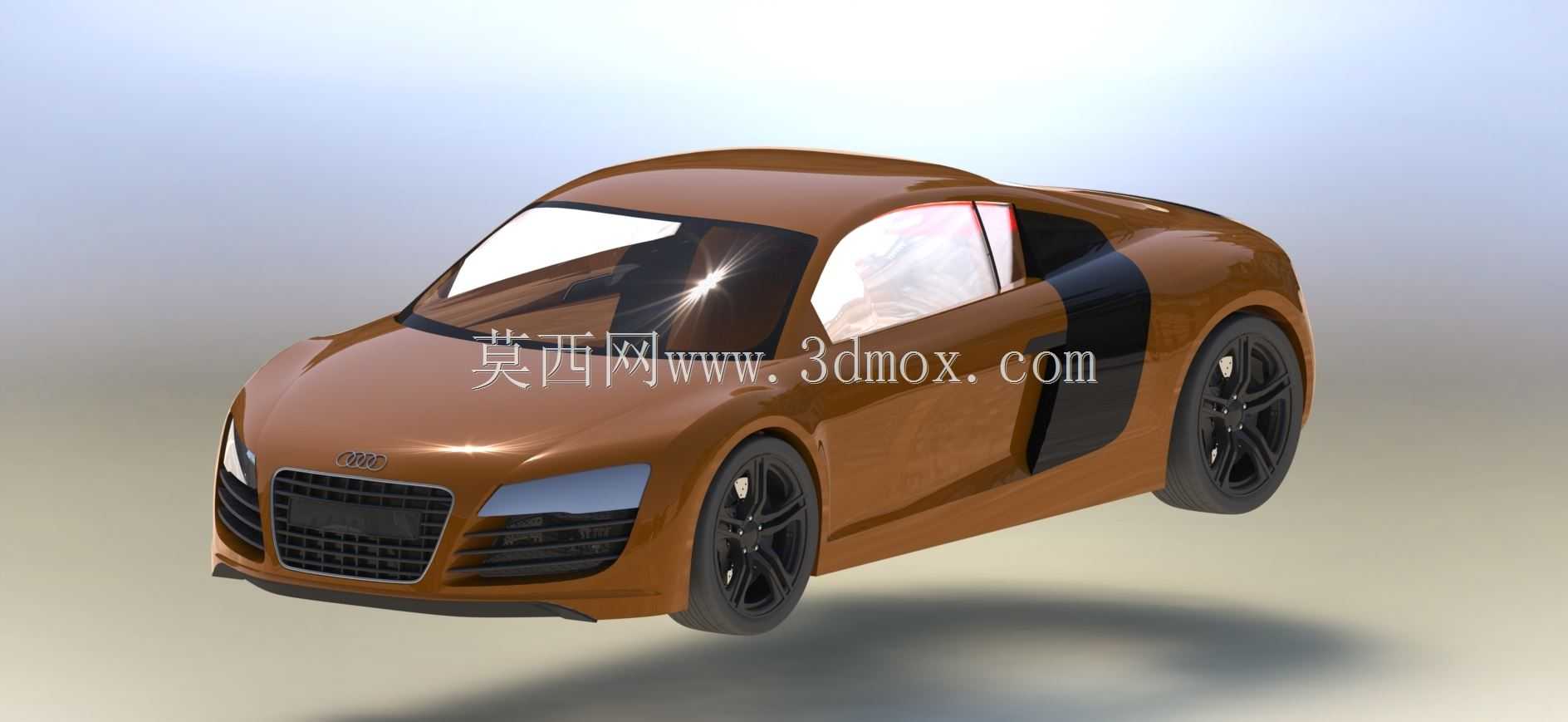

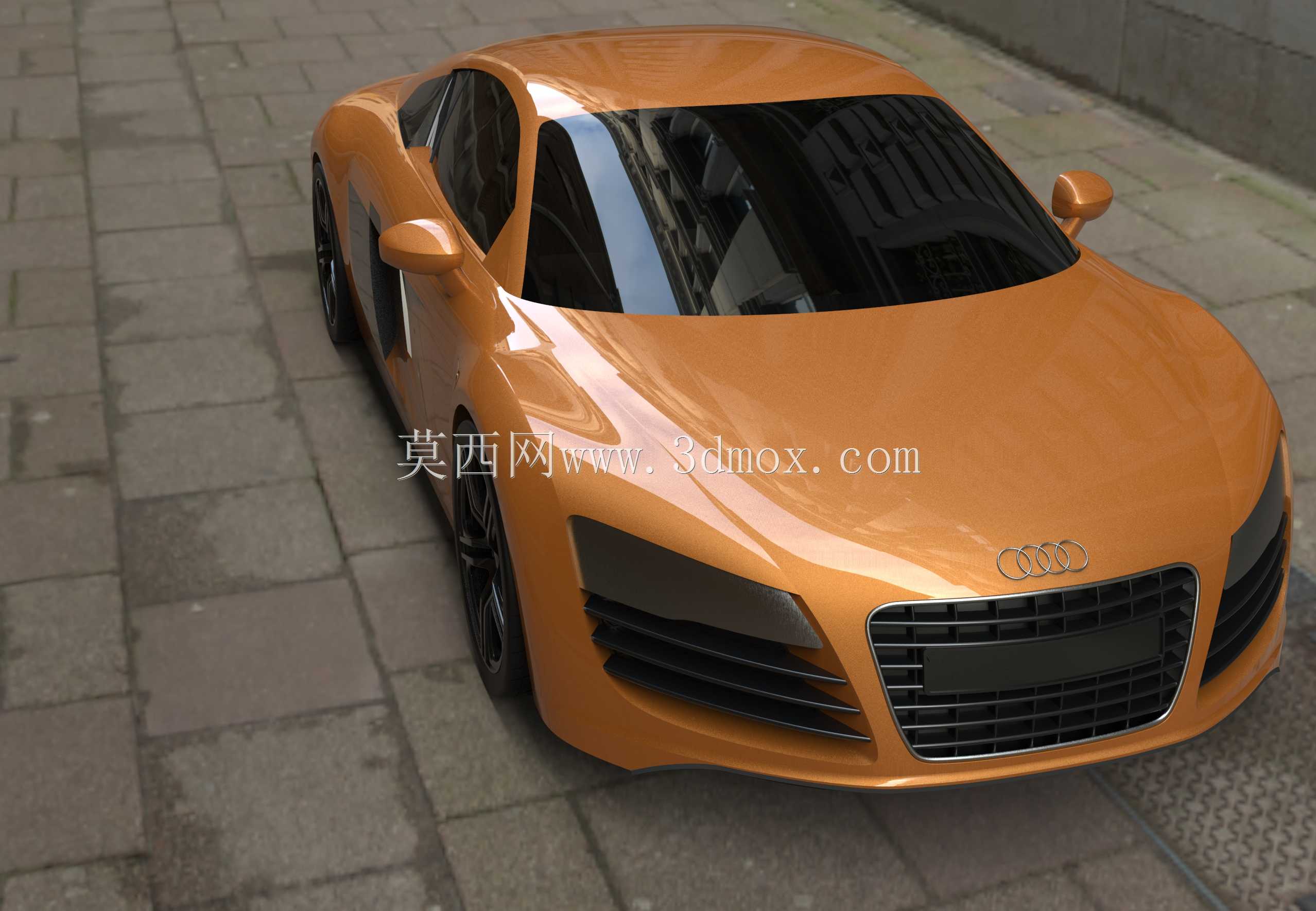

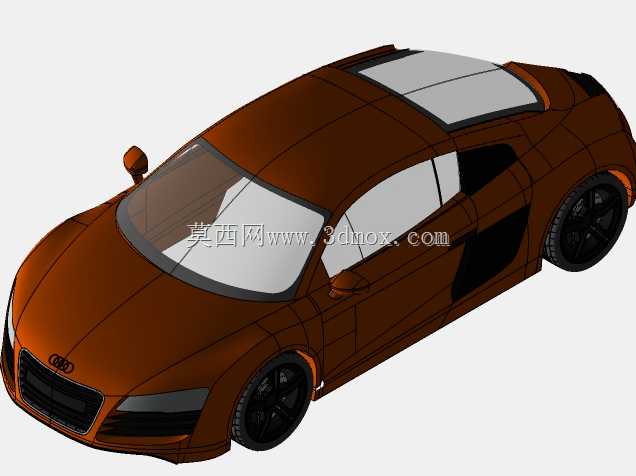

奥迪R8跑车外观结构三维数模

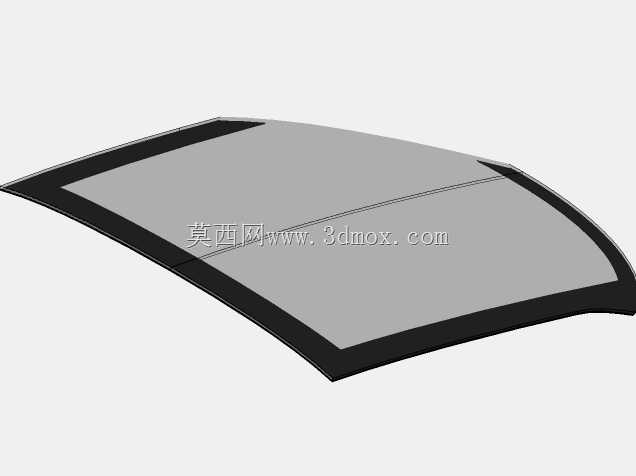

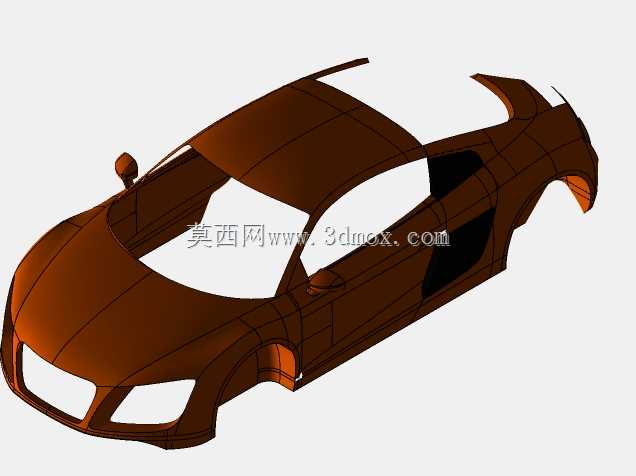

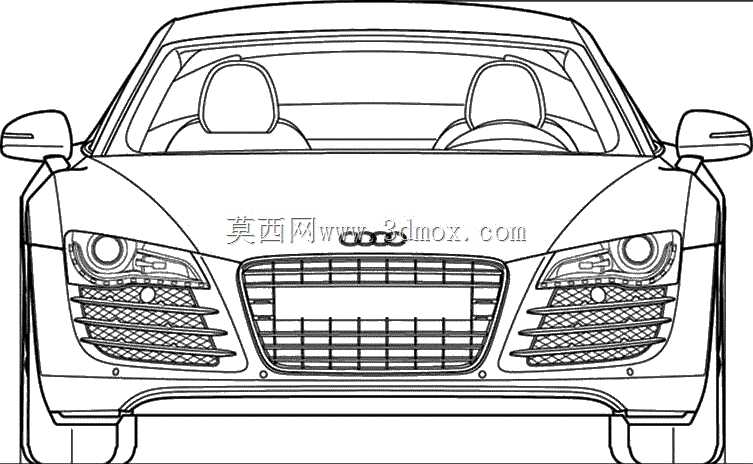

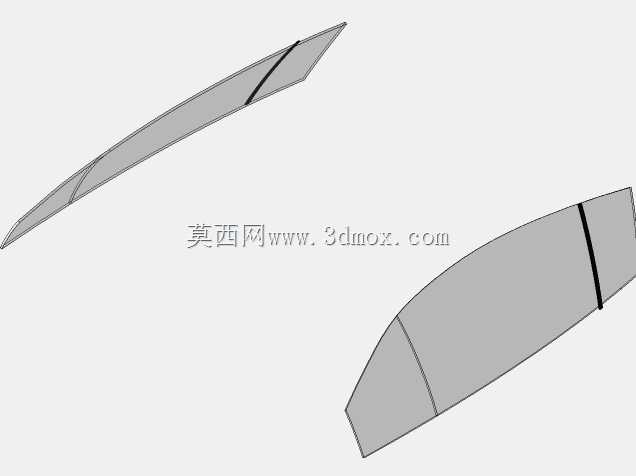

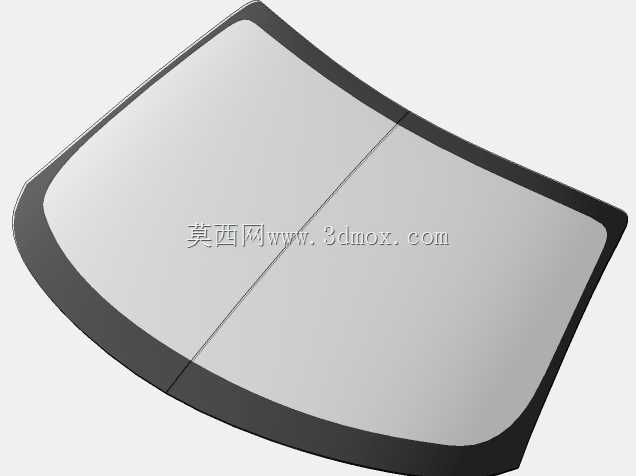

这款双门运动跑车的三维数模，完整还原了量产车型的外覆盖件匹配关系与造型特征，可用于汽车造型评审、外饰件改型设计、展车教具制作等多个场景。从建模逻辑来看，数模优先搭建了整车外轮廓的控制面，以轴距、轮距、整车高度的硬点参数为基准，先确定前后悬长度、接近角离去角的边界尺寸，再逐步拆分引擎盖、前保险杠、侧围、车门、后保险杠、尾翼等独立外覆盖件的分型面，所有相邻零件的分缝间隙控制在量产车常规的3-5mm区间，匹配实车的装配公差要求。车身侧面的标志性侧进气结构，数模中单独做了风道的内凹曲面处理，还原了实车为制动系统、动力总成散热预留的气流通道形态，并非单纯的外观装饰造型，该结构的曲面过渡与侧围、车门下沿的衔接完全贴合空气动力学设计逻辑，可直接用于CFD气流仿真分析的基础数模。前脸部分的单幅格栅、大灯轮廓、两侧进气坝的造型都做了等比例还原，奥迪四环标识的安装位预留了0.2mm的沉台结构，符合车标粘贴的装配工艺要求；后视镜的安装基座与车门三角窗的位置匹配准确，镜面的曲率、后视镜外壳的风阻造型都和实车数据一致，可直接用于外饰件的3D打印验证或者改装件的设计基准。整车的轮拱弧度做了精准的曲面拟合，预留了常规改装轮毂、轮胎的安装空间，轮拱与轮胎之间的间隙符合运动车型的避震行程设定，不会出现静态干涉问题。车窗部分的曲面做了连续的G2曲率过渡，黑色A柱、B柱的遮挡区域和玻璃面的台阶差控制在1mm以内，还原了实车的 flush 装配效果。对于从事汽车外饰设计、改装件开发、交通类展项制作的从业者来说，该数模可直接作为造型基准，省去逆向扫描的前期工作量，也可用于高校汽车专业的整车构造教学演示，配合渲染文件可直接生成高精度的展示素材，覆盖从设计验证到展示宣传的多环节使用需求。数模的曲面质量达到A面标准，没有碎面、曲率突变的问题，可直接导入各类三维软件进行后续的结构细化、工程出图或者仿真分析工作。
