适配CR10机型的3D打印挤出热端结构

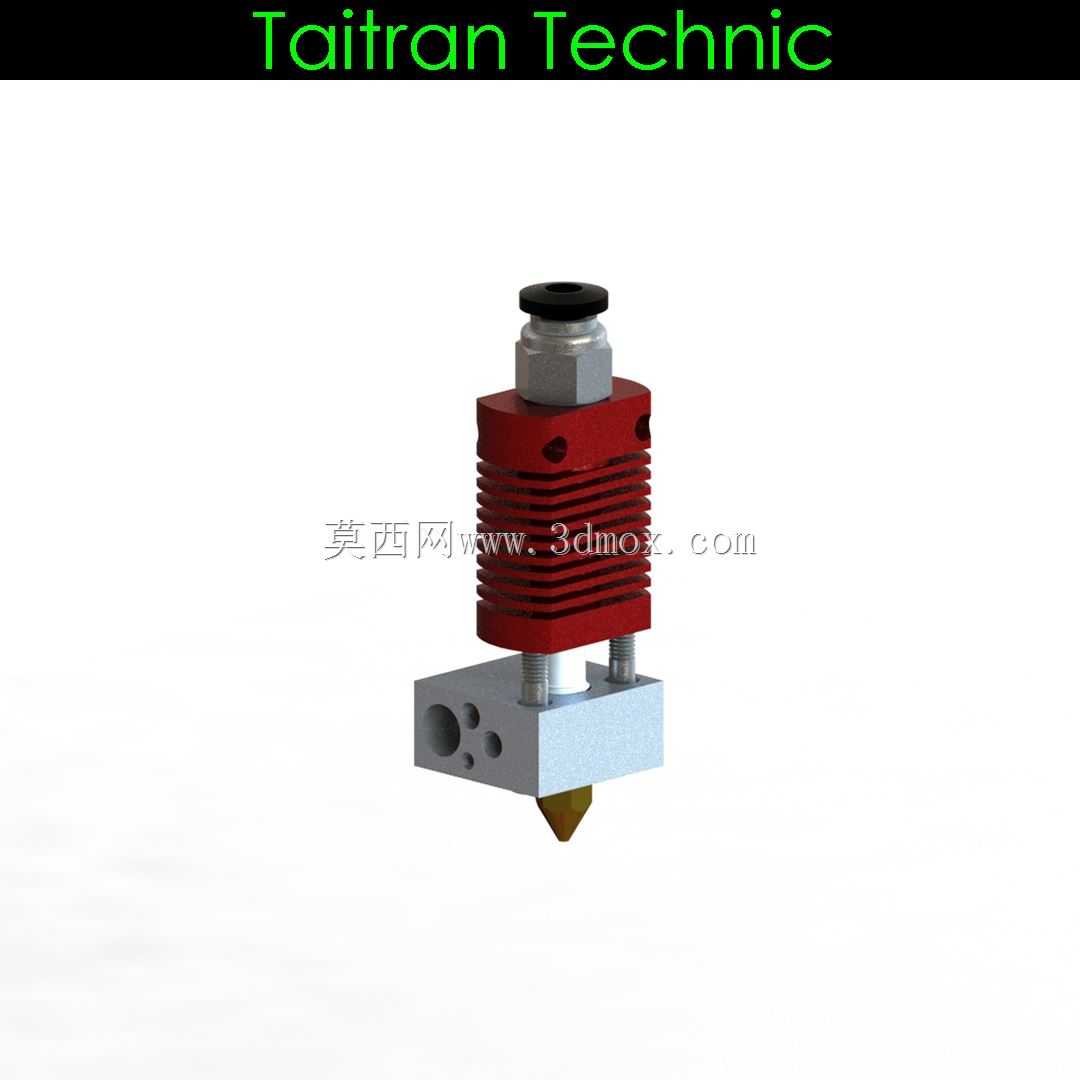

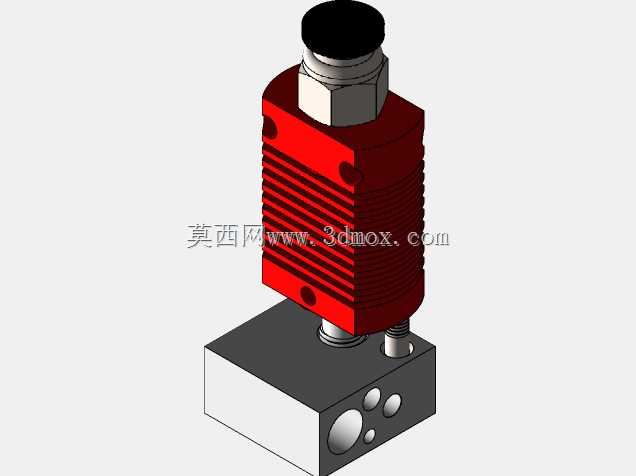

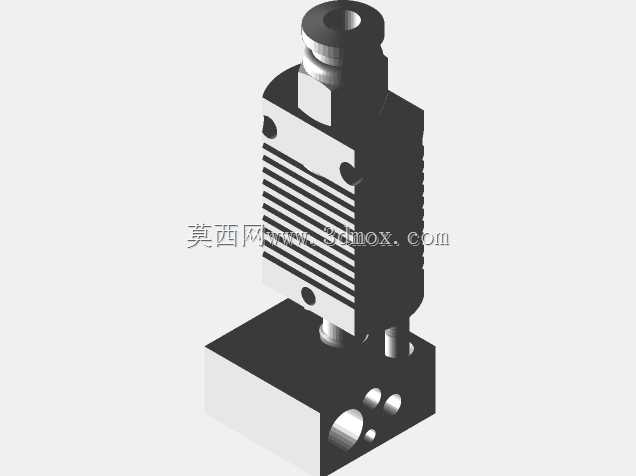

在桌面级FDM3D打印设备的运维与改装场景中，热端作为耗材熔融挤出的核心执行部件，其结构合理性直接决定打印成型质量与长时间工作的稳定性。这款适配CR10机型的热端结构，在安装边界设计上采用14毫米螺丝固定位，可直接匹配CR10系列机型原有安装孔位，无需对设备机架进行二次打孔或改装，替换原有老化热端时可直接完成装配，大幅降低设备维护的改装成本与调试周期。从功能结构来看，该热端采用分段式设计，上部散热段采用带多道环形散热鳍片的红色散热结构，可通过空气对流快速带走喉管部位传导的热量，避免耗材在喉管内提前软化造成堵头故障；散热段顶部预留标准气动快插接头安装位，可直接对接常用的PTFE送料管，保证耗材送进过程的顺畅度，减少送料阻力带来的挤出不均问题。中部喉管采用隔热衔接结构，阻断加热块热量向散热段的传导路径，保证加热区域的温度集中，减少不必要的热量损耗。下部加热块采用铝合金材质加工，内置加热棒与热敏电阻安装孔位，可精准控制熔融腔温度，适配PLA、ABS、PETG等多种常用FDM打印耗材的熔融温度需求；加热块前端采用通用螺纹喷嘴安装位，可根据打印精度需求更换不同口径的喷嘴，满足0.1mm层高精细打印到0.8mm大口径快速打印的不同场景需求。在实际应用中，该热端除了适配CR10系列原装3D打印机外，也可用于其他具备相同安装孔距的DIY桌面3D打印设备，或是小型定制化熔融挤出设备的末端挤出执行结构。设计过程中充分考虑了日常维护的便捷性，各分段结构采用标准螺纹衔接，拆卸清理喉管残留耗材、更换喷嘴或加热元件时无需复杂工具即可完成操作；整体结构的外形尺寸紧凑，安装后不会与打印机的X轴运动导轨、打印平台调平结构产生运动干涉，可保证打印过程中X、Y轴全行程运动无碰撞。加热块侧面预留的固定孔位可兼容不同规格的硅胶保温套安装，在高温打印ABS、PC等耗材时可减少加热块温度波动，提升熔融挤出的稳定性，同时避免高温外壳意外触碰造成的安全隐患。
