小型龙门式数控雕刻机结构设计方案

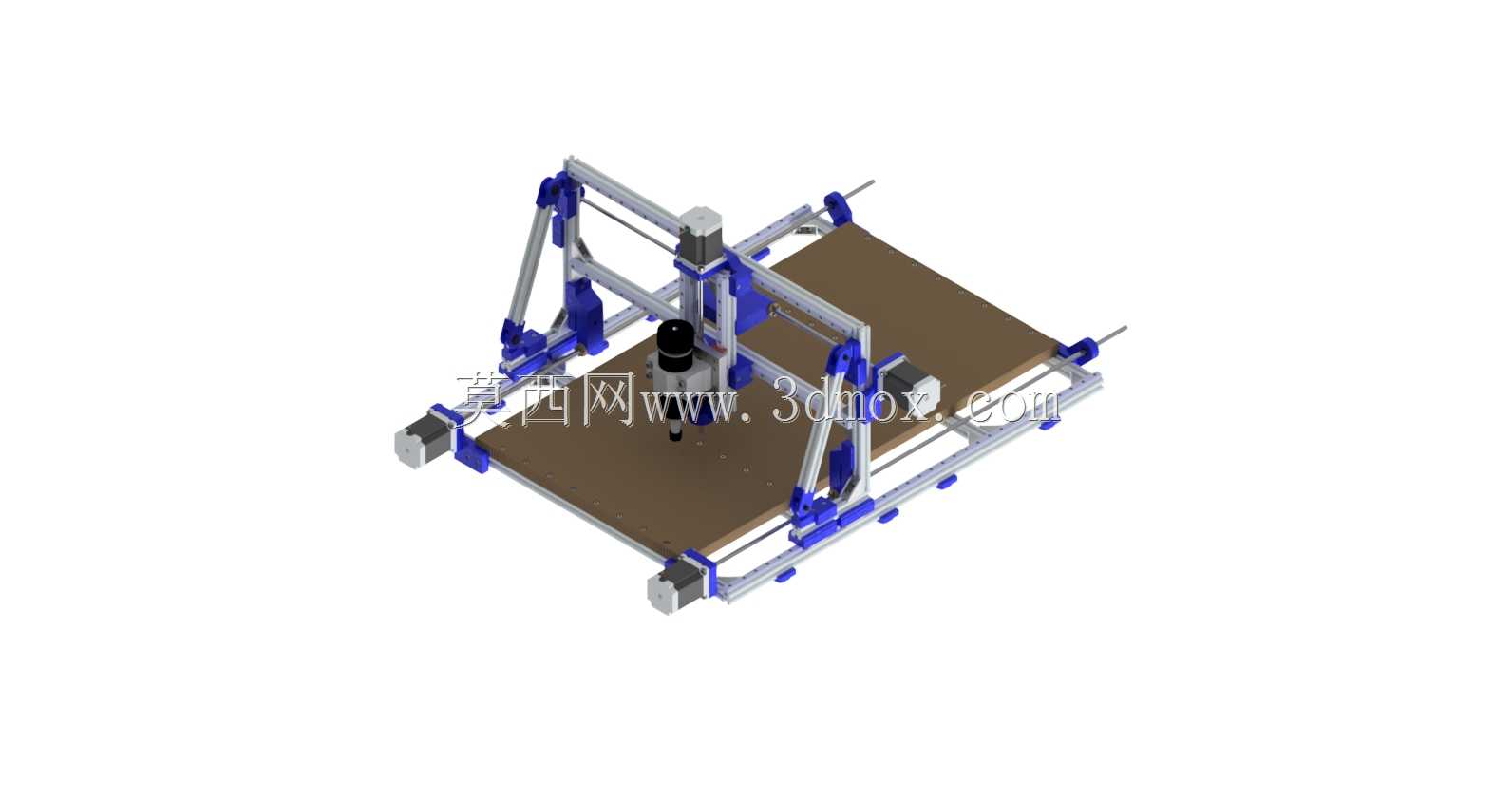

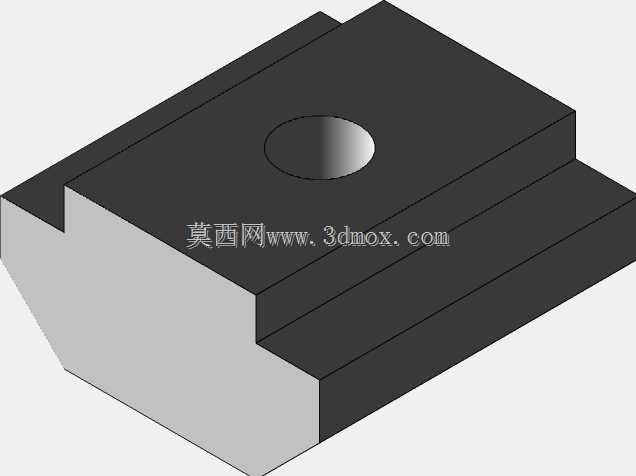

这款小型龙门式数控加工设备，主要面向小型加工工坊、个人DIY加工、教学实训场景设计，可覆盖亚克力、软金属、木材、PCB板等多种材质的平面铣削、雕刻、钻孔加工需求，能够替代人工完成复杂轮廓的高精度加工作业，在广告标识制作、手板打样、电子样板加工、文创产品制作领域有较高的适配性。设备整体采用龙门移动式结构设计，加工台面固定，龙门架沿Y轴方向做往复进给运动，相较于台面移动式结构，能够在相同外形尺寸下获得更大的加工行程，同时降低运动部件的整体重量，提升进给运动的响应速度。机架主体采用工业铝型材拼接搭建，型材自带的标准槽道可方便后期调整部件安装位置、拓展辅助工装，同时铝型材的自重较轻，能够降低设备整体重量，无需做特殊的地基固定，放置在普通工作台面即可使用，大幅降低了设备的安装门槛。X轴传动组件集成在龙门横梁上，搭载的主轴安装座可沿横梁做横向进给，Z轴滑台搭载高速电主轴，可实现垂直方向的进给运动，完成不同深度的切削加工作业，三个运动轴均采用直线导轨做导向支撑，配合丝杠传动结构，能够保证运动过程的平稳性，减少加工过程中的抖动，提升加工表面的成型质量。从安装边界来看，设备整体外轮廓尺寸紧凑，占用台面面积较小，适合放置在小型工作室、学校实训教室等空间有限的场景，加工台面预留了标准的T型槽或者夹具安装位，可快速固定不同尺寸的待加工工件，无需额外制作复杂的工装夹具。设计过程中充分考虑了日常维护的便捷性，所有传动部件、导轨副均暴露在易操作的位置，可定期完成润滑、紧固等日常保养作业，走线均沿铝型材槽道布置，避免运动过程中出现线缆拖拽、磨损的问题。主轴采用通用的安装接口，可根据加工材质的不同更换对应功率的主轴单元，也可适配不同的刀具装夹结构，满足不同的加工工艺需求。设备的运动行程经过合理匹配，可覆盖绝大多数小型工件的加工尺寸需求，不会出现行程浪费或者行程不足的问题，龙门架的立柱采用三角加强结构设计，可提升横梁的支撑刚性，减少主轴切削过程中产生的形变，保证加工精度的稳定性。
