六轮摇臂式探测行走转向架结构

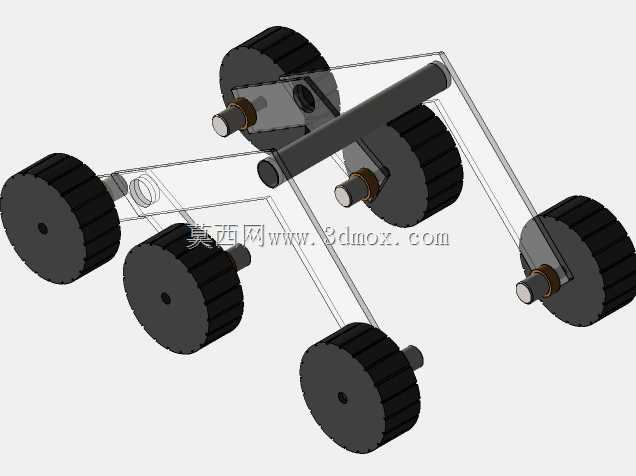

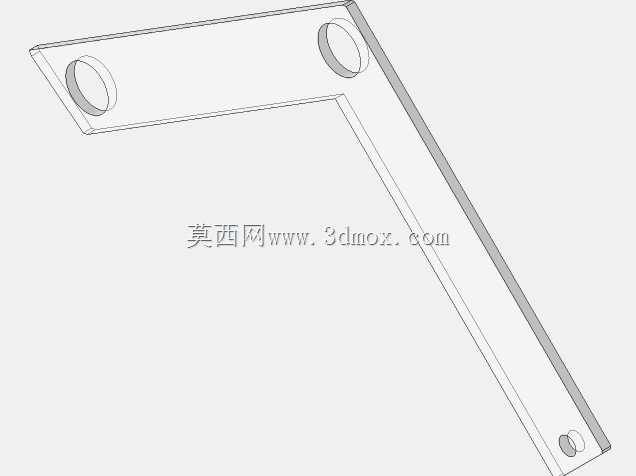

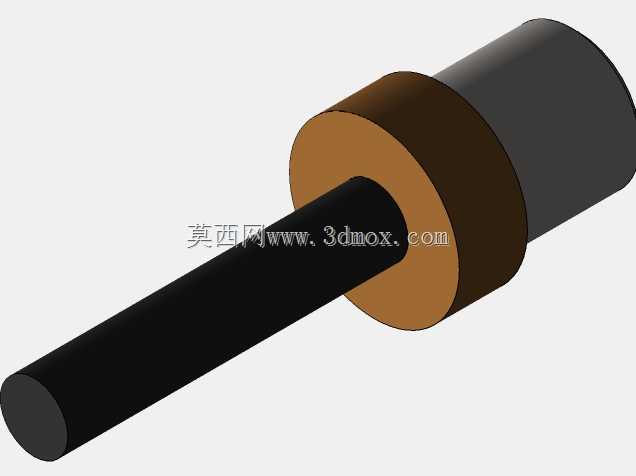

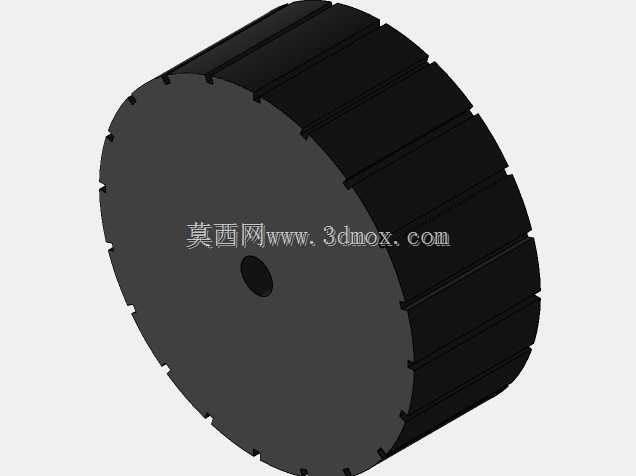

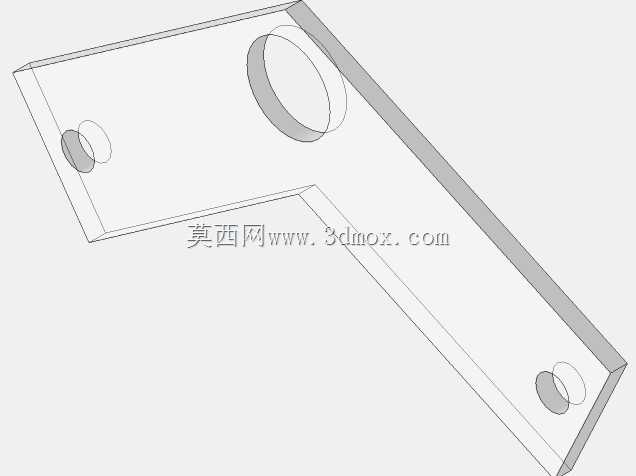

该摇臂转向架机构主要面向非结构化复杂地形的移动探测作业场景，可适配星球表面探测、野外地质勘查、灾后废墟搜救等无铺装路面的通行需求，核心作用是为移动探测平台提供稳定的行走支撑与地形自适应能力，保证轮组在起伏、障碍密布的路面上始终保持足够的接地附着力，避免单轮悬空导致的动力损失或车体侧倾。整套机构采用双侧对称的摇臂铰接布局，单侧设置三组行走轮，通过连杆式摇臂结构将各轮组与主车体连接，摇臂铰接点处预留转动副间隙，可根据路面起伏自动调整各轮的相对高度差，当单侧遇到凸起障碍时，对应位置的摇臂会绕铰接轴转动抬升轮组，同时将载荷分配到其余接地轮上，无需额外配置主动悬架驱动元件即可实现被动越障，大幅降低行走系统的控制复杂度与能耗。设计过程中优先考虑了地形适配性与结构可靠性，轮组采用大直径宽面的防滑轮结构，轮缘做了加厚处理，可在松散沙土、碎石路面提供足够的抓地力，同时避免轮体被尖锐碎石卡滞；摇臂杆件采用空心薄壁结构设计，在保证铰接处抗弯抗扭强度的前提下尽可能降低自身重量，减少行走过程中的惯性冲击。各轮的安装轴与摇臂连接位置设置了同轴度定位台阶，保证轮组转动时的径向跳动量控制在合理范围内，摇臂与主车体连接的主铰接轴位于车体中部偏上位置，可在单侧轮组抬升时尽可能减小车体的倾斜角度，维持车载探测设备的姿态稳定。安装边界方面，整套转向架的横向宽度可根据搭载的车体舱体尺寸调整，主铰接座预留了标准的法兰安装孔位，可直接与不同规格的探测车底盘舱体连接，各轮组的轴距、摇臂连杆长度可根据目标越障高度做参数化调整，常规配置下单轮最大越障高度可达到轮径的二分之一，同时可根据需求在轮组处集成驱动电机、转向舵机等元件，拓展为主动驱动或全轮转向的行走构型，铰接转动副处预留了润滑脂加注通道，可在长期户外作业时定期维护，减少铰接面的磨损量，整套结构无复杂的异形加工件，大部分杆件与安装座均可采用常规机加工工艺制作，装配时仅需通过销轴与紧固件即可完成整套机构的组合，后期维护更换易损件的操作难度较低。
