螺旋式手动起重千斤顶结构造型

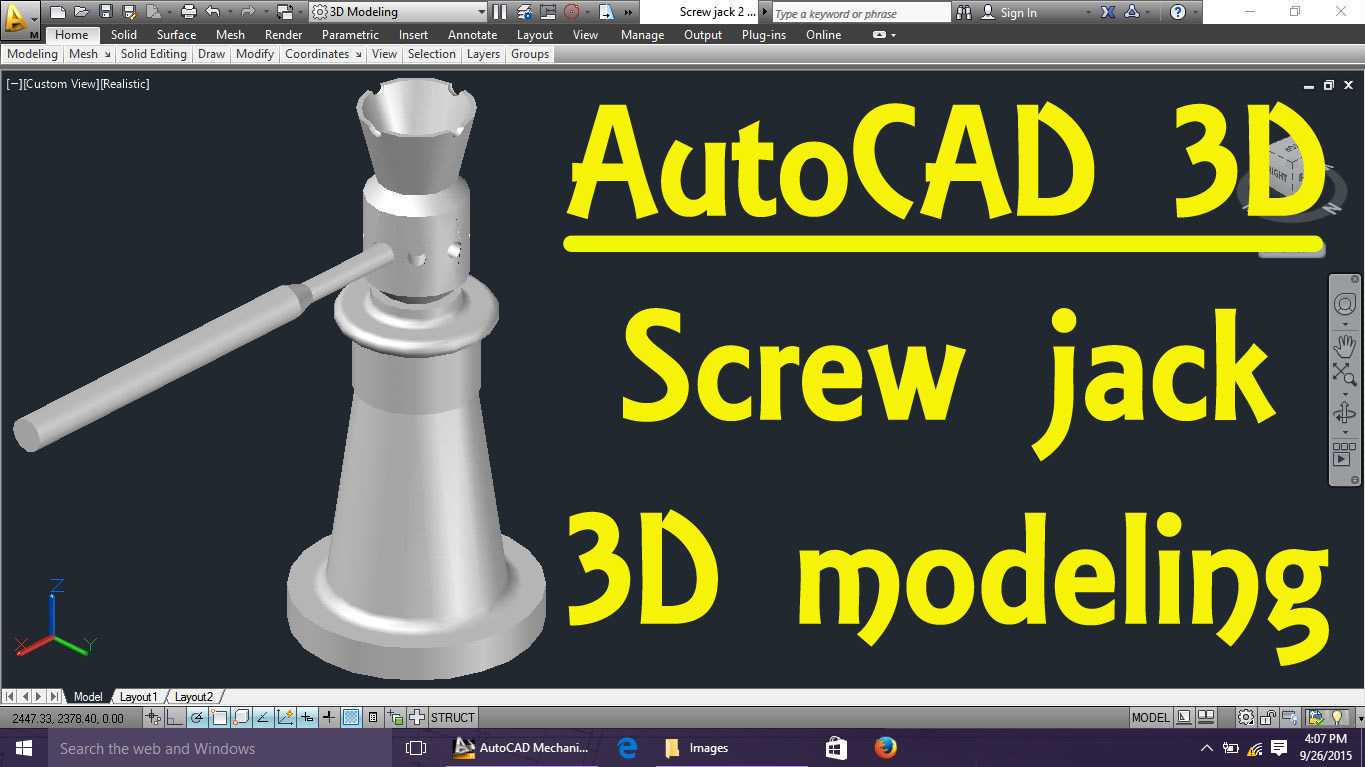

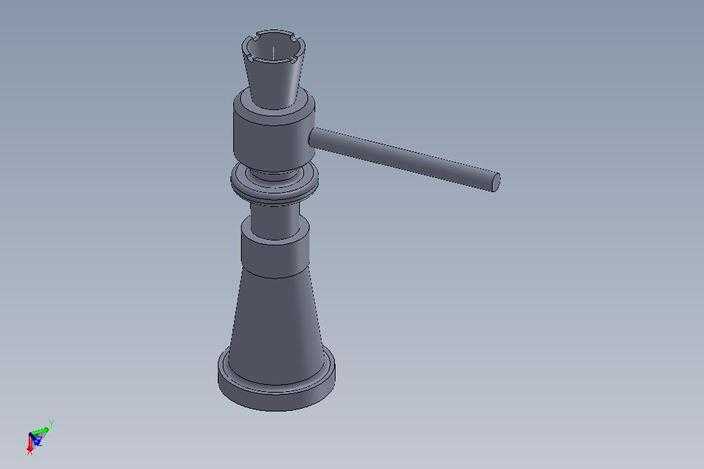

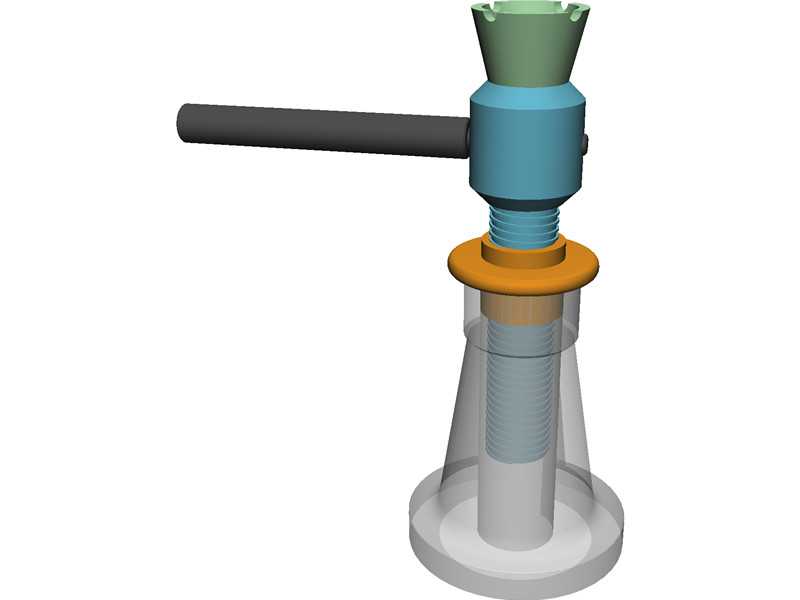

在设备检修、小型构件安装、重物位移调整这类现场作业场景里，螺旋千斤顶是无需外接动力源就能稳定输出顶升力的常用工具，相比液压类顶升工具，它不存在密封件老化漏油、长期承重泄压回落的问题，在需要长时间保持支撑姿态的工位上可靠性表现更突出。这款螺旋千斤顶的整体结构采用立式同轴布局，底部为带扩径法兰的锥形底座，底座接触端面做了平整处理，作业时可分散承压应力，避免在较软的作业地面出现下陷歪斜的问题，底座向上通过阶梯轴段衔接螺旋副套筒，套筒侧方伸出的摇杆插孔为贯通式结构，可适配不同长度的加力杆，满足不同顶升力需求下的操作力矩输入。核心的螺旋传动副采用梯形螺纹设计，螺纹牙型强度高，传动过程中具备自锁特性，顶升到位后即使撤去操作杆，承重状态下也不会出现自行回落的风险，顶升螺杆向上依次衔接承重转座与顶帽，顶帽端面开有防滑槽，与被顶升构件接触时可增大摩擦力，防止顶升过程中构件滑移偏位。建模过程中优先保证各运动部件的装配间隙合理性，螺旋副的配合公差按照中等精度传动要求设定，摇杆与插孔的配合间隙控制在方便插拔同时不会出现过大旷量的范围，避免操作时出现晃动感。从安装边界来看，这款千斤顶收拢状态下整体高度较低，可放入设备底部间隙有限的作业空间，顶升到最大行程时，各阶梯轴段的重合长度满足压杆稳定要求，不会出现侧向失稳弯折的问题。侧方伸出的摇杆在非作业状态下可拔出收纳，减少整体占用空间，方便现场转运与存放。结构上没有多余的复杂构件，所有外露棱边都做了倒角处理，避免操作过程中剐蹭作业人员，各连接部位的轴肩过渡平滑，应力集中系数控制在合理范围，长期承受交变载荷时也不容易出现疲劳断裂问题。在实际选型适配时，可根据作业空间的高度、需要顶升的重物重量匹配对应规格，这类纯机械结构的顶升工具对作业环境没有特殊要求，在高温、低温、多粉尘的户外作业场景下都能稳定工作，日常维护仅需定期在螺纹副位置涂抹润滑脂降低磨损即可，不需要复杂的保养流程。建模时对每个零件的装配关系做了完整约束，可直接用于结构原理演示、装配工艺拆解教学，也可作为工装设计时顶升机构的参考原型，提取核心螺旋传动结构适配到定制化的顶升工装设计中。
