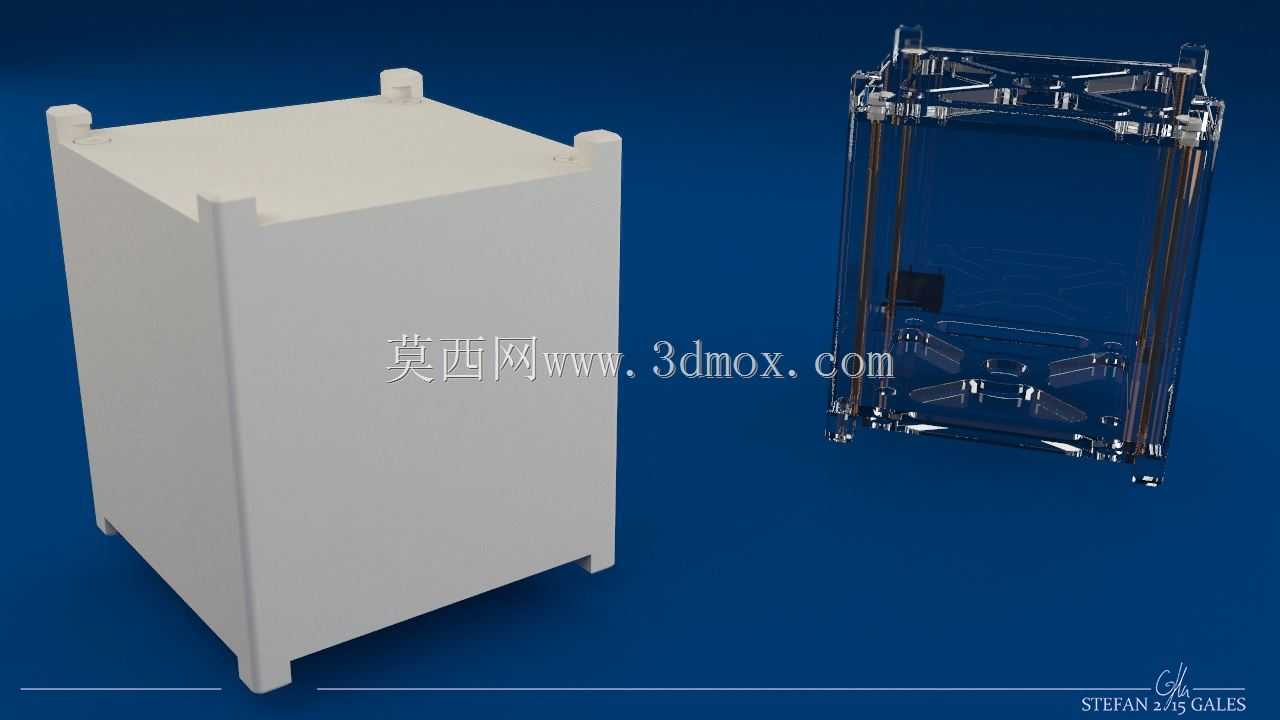

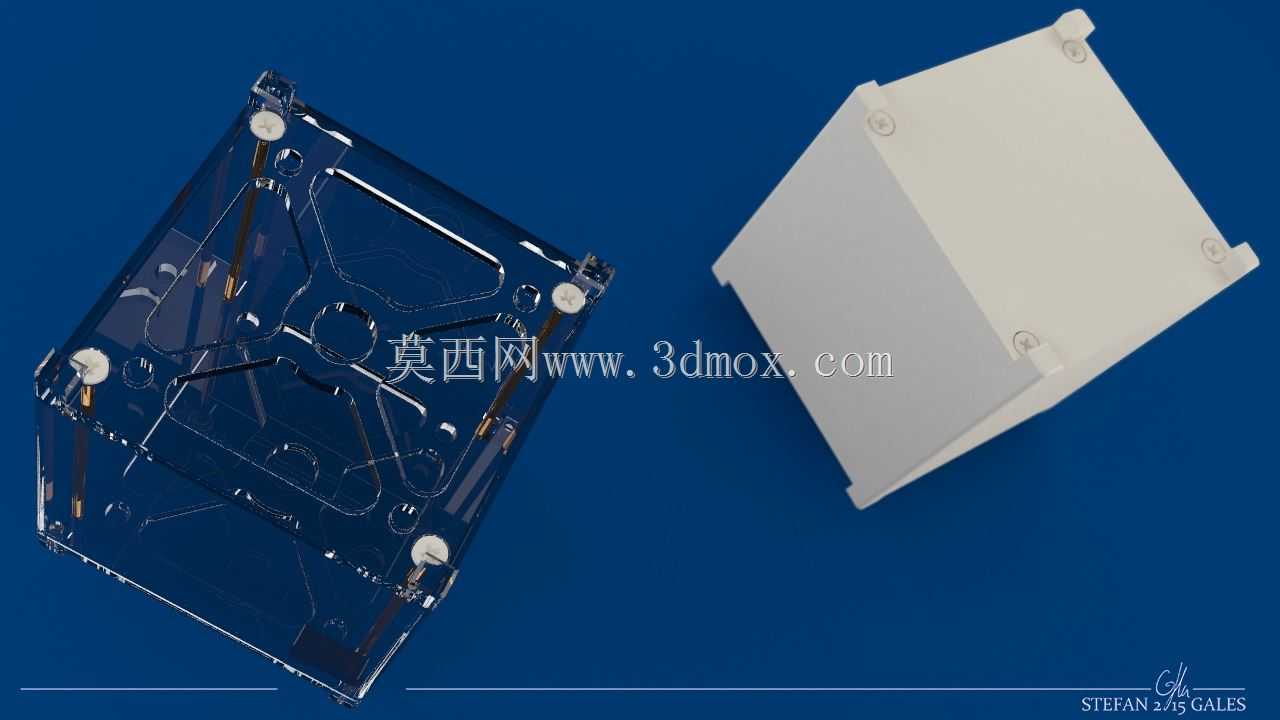

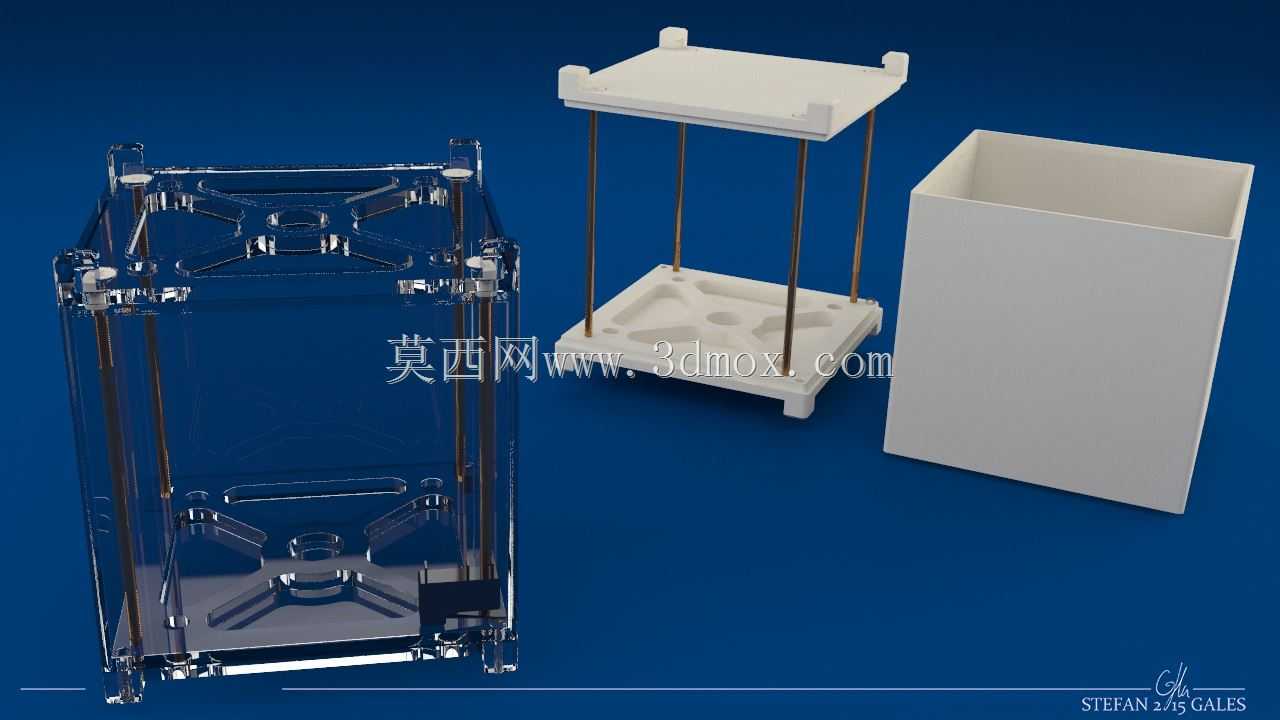

立方星主体框架结构三维设计方案

立方星作为当前微纳航天领域应用最广的标准化航天器平台，其主体框架的结构合理性直接决定整星的力学承载能力、内部设备安装空间利用率以及发射阶段的抗冲击表现。本次设计的立方星框架严格遵循通用立方星的尺寸规范边界，采用模块化拼接式结构思路，外轮廓适配标准立方星的搭载接口，可直接兼容主流的多星分离释放机构，无需额外定制转接结构。从实际应用场景出发，这类立方星框架主要承担星载功能板卡、姿控组件、电源模块、通信载荷的安装承载作用，同时需要承受发射阶段的过载冲击、振动载荷，以及入轨后的温度交变环境下的结构形变控制要求。设计过程中优先考虑了结构的轻量化需求，主体承力立柱采用等截面设计，在保证轴向抗压、抗弯曲强度的前提下，尽可能去除非承力区域的冗余材料，框架的边角位置设置有导向定位凸台，既可以在整星总装阶段实现各层板件的快速对位，也能在入分离机构时起到导向限位作用，避免星体卡滞。框架的层间连接位置预留了统一规格的安装孔位，可根据不同的任务载荷需求灵活调整层板间距，适配不同尺寸的星载设备安装，不需要对主体框架做二次加工修改。从结构受力角度分析，框架的四个主立柱作为主要承力构件，将发射阶段的轴向过载均匀传递到各层安装板，侧面的横向连接杆件主要提升整体框架的抗扭转刚度，避免火箭飞行过程中的横向振动导致框架形变挤压内部电子元器件。框架的外表面预留有太阳能电池片的安装贴合面，平整度控制在适配电池片粘贴的公差范围内，不需要额外做表面修整即可完成电池阵的铺设。考虑到航天应用的材料适配性，框架结构可选用尼龙类工程材料或者铝合金材料加工，不同材料选型下的结构壁厚做了对应参数优化，采用尼龙材料时整体结构重量可控制在较低区间，满足微纳卫星的重量约束要求，采用金属材料时则可适配更高载荷的搭载任务。整个框架的装配逻辑采用无复杂紧固件的拼接思路，总装工序简单，可快速完成整星的结构集成，缩短卫星的研制周期，适配商业航天快速迭代、快速发射的任务需求。框架内部的走线空间也做了预留，立柱侧面的凹槽可容纳星上线缆的布设，避免线缆挤压在设备与结构件之间造成磨损或者接触不良问题。
