四孔安装型金属板合页铰链结构

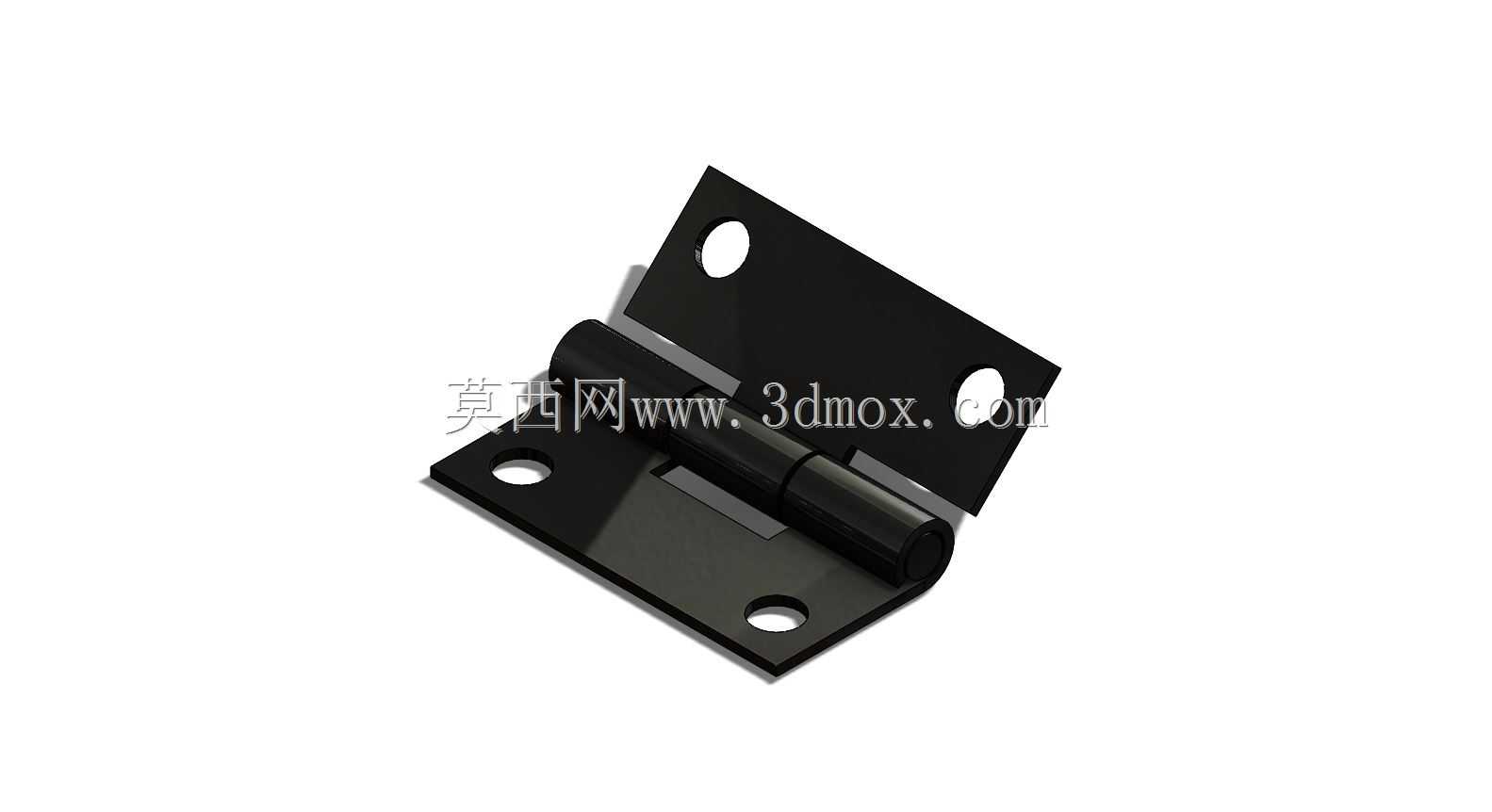

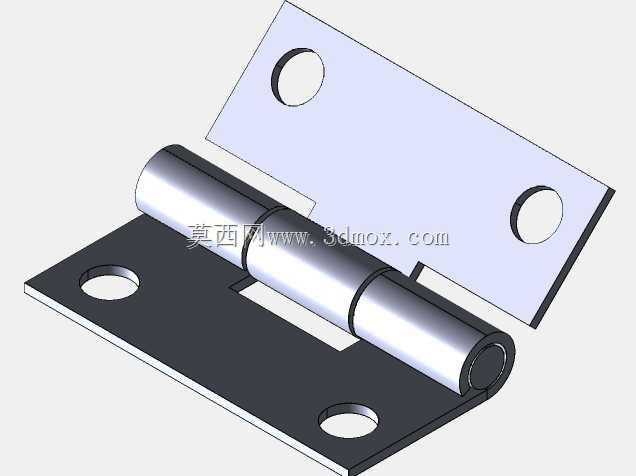

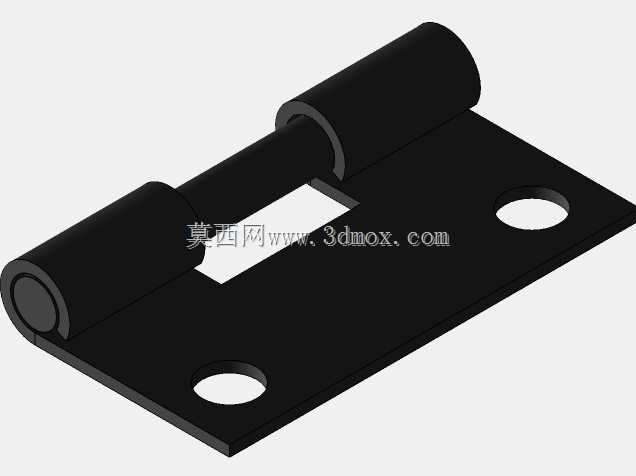

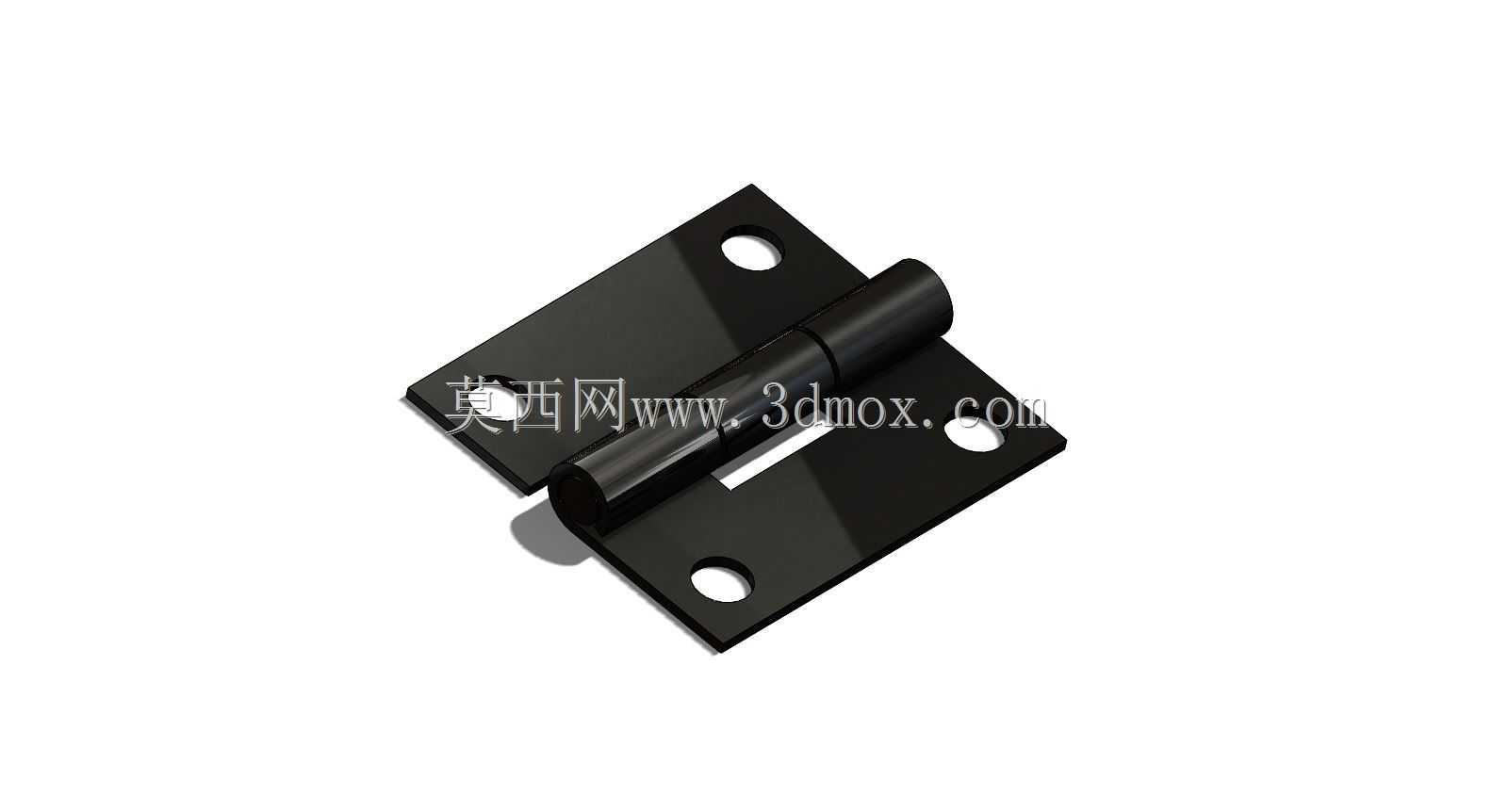

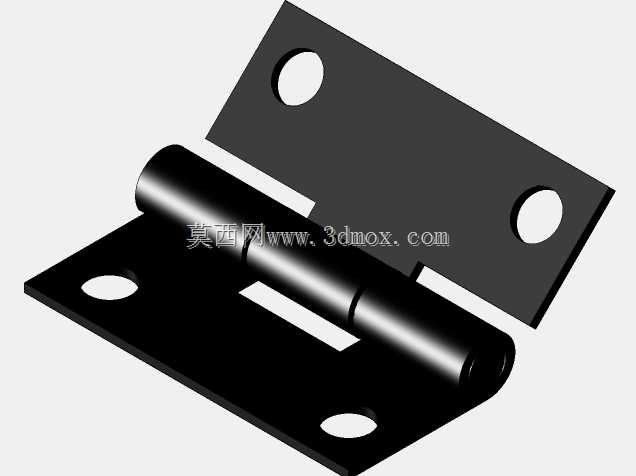

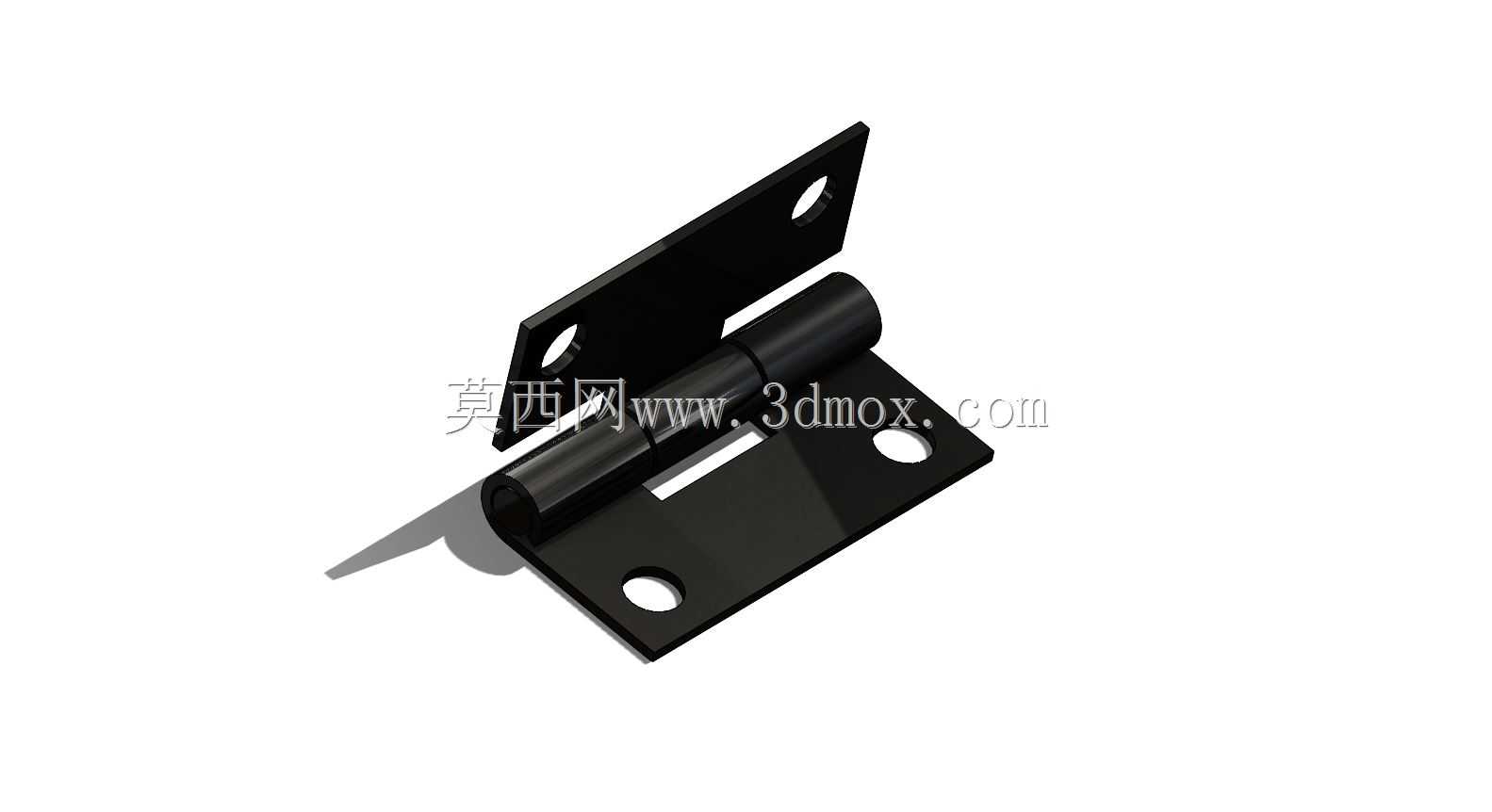

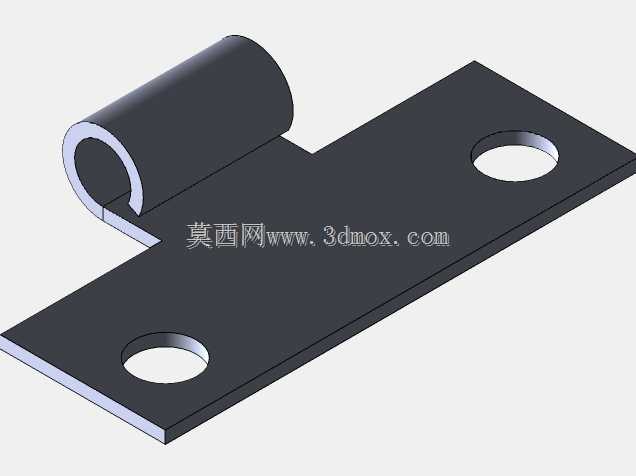

这类金属板铰链在各类需要实现绕固定轴往复转动开合的结构中应用极广，从电气柜门板、小型设备检修舱盖，到工业防护栏的活动门、非标工装的开合挡板，都能见到同结构铰接件的身影。它的核心作用是在两个被连接件之间提供稳定的转动副约束，既保证开合过程中转动轴线不发生偏移，又能承受门板或盖板自身重量带来的径向与轴向载荷，避免长期使用后出现合页下垂、开合卡滞的问题。从结构设计来看，这款铰链采用双页片对称配孔的布局，两个页片分别通过卷制的筒状轴套穿接销轴，轴套与页片采用一体冲压弯折成型，没有额外的焊接拼接结构，能有效减少拼接处的应力集中点，提升反复开合下的结构疲劳寿命。每个页片上开设两个安装通孔，孔位沿页片长度方向对称分布，安装时可通过螺栓或铆钉将两个页片分别固定在门框与门板对应位置，四孔的布局能让页片与安装面的贴合受力更均匀，避免单点固定带来的页片翘曲问题。设计时需要重点关注安装边界的匹配：首先要确认页片的厚度与安装面的沉台深度适配，保证合页安装后页片表面与安装面齐平，不会出现凸起干涉门板闭合的情况；其次要核算轴套的长度与销轴的配合间隙，间隙过小会在环境温度变化、页片出现轻微形变时出现转动卡涩，间隙过大则会导致两个页片之间出现轴向窜动，开合时产生异响甚至磨损加剧。另外页片的弯折圆角需要做圆滑过渡，避免应力集中导致页片在承受重载时从弯折处断裂，安装孔的中心距需要与常用的型材、钣金门板的安装孔位通用，降低现场安装的二次打孔工作量。实际选型时还要注意，这类金属板铰链的转动角度范围由两个页片的外形尺寸决定，当页片转动到最大开合角度时，页片边缘不能与安装面的加强筋、凸台结构发生干涉，需要在建模阶段就做开合运动的干涉检查，提前规避装配后无法完全开合的问题。
