履带式沙丘越野载具框架结构设计

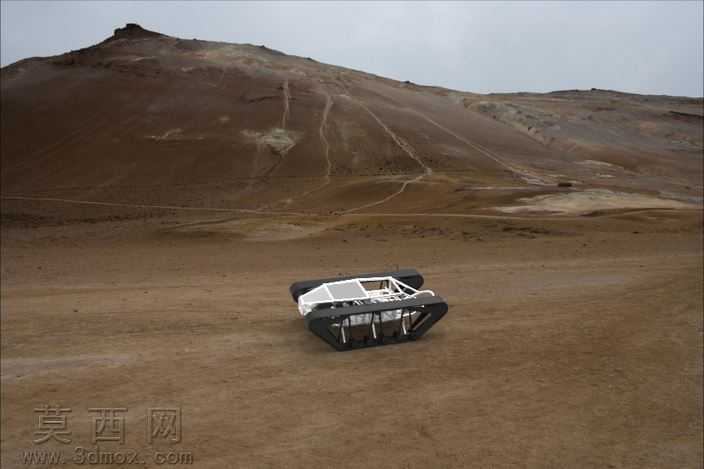

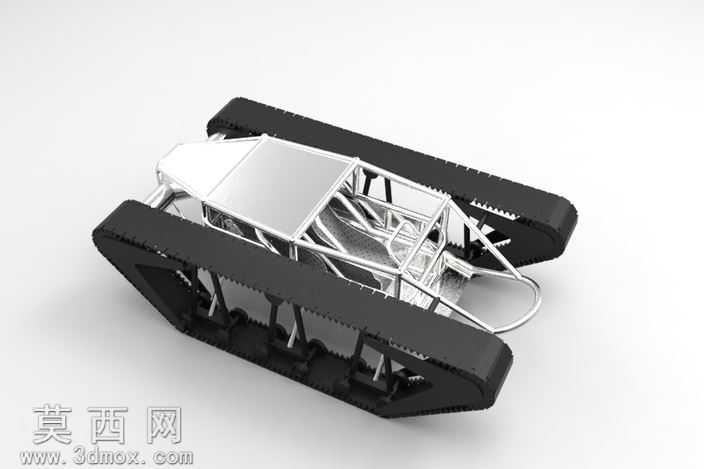

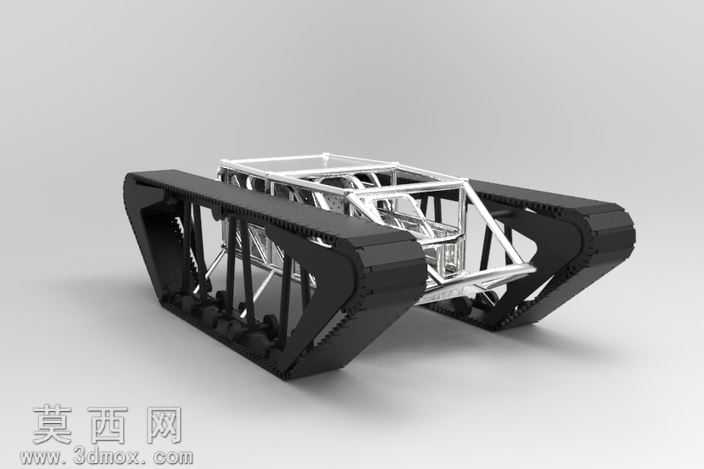

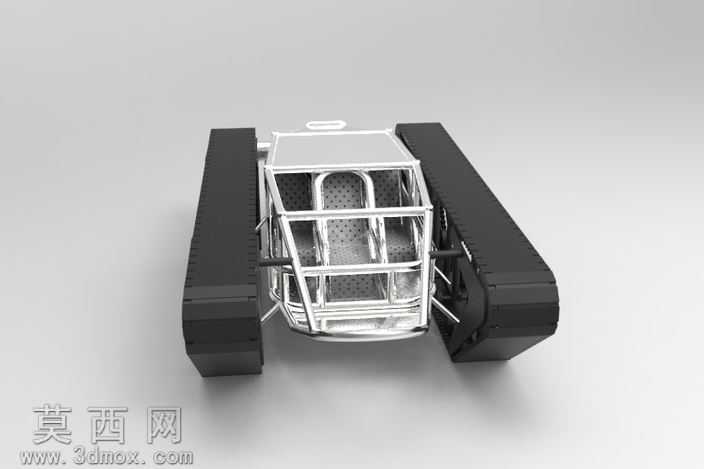

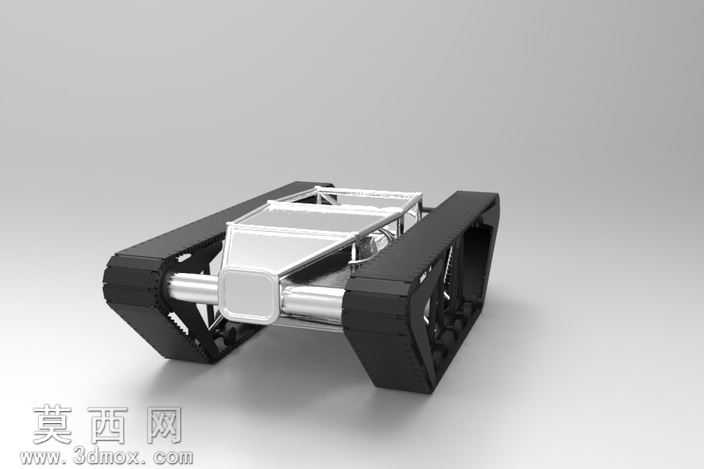

该作品为针对沙丘复杂地形设计的履带式越野载具三维模型，建模阶段采用自底向上的装配设计思路，优先完成行走机构与承载框架的独立建模后再进行整体装配约束。行走部分采用一体式橡胶履带结构，建模时还原了履带内侧的驱动齿槽、外侧的防滑凸起纹理，同时对负重轮、导向轮、驱动轮的安装位置进行了参数化定位，确保轮系与履带的啮合间隙符合实际运动要求，避免运动仿真中出现干涉问题。承载框架采用空间管桁架结构设计，建模时使用薄壁管材特征搭建主体受力结构，对管材衔接处做了相贯线切割处理，还原了真实车架焊接前的下料拼接形态，框架前部预留了动力总成安装位，中部预留驾乘空间，后部预留传动系统布置空间，整体结构在保证抗扭刚度的前提下尽可能降低自重。材质渲染阶段，履带部分采用哑光黑色耐磨橡胶材质，调整了表面粗糙度参数还原橡胶制品的细微颗粒质感，框架部分采用抛光金属材质，添加了轻微的环境反射效果突出金属管材的冷硬质感，背景采用中性灰色渐变环境，突出载具本身的结构轮廓。设计过程中重点考虑了沙丘地形的通行需求，采用宽幅履带降低接地比压，避免松软沙面下陷，车架整体重心偏低，配合大角度接近角与离去角设计，可应对沙丘起伏路面的攀爬需求，两侧履带独立布置的结构预留了后续加装差速转向系统的空间，可进一步优化复杂地形的转向灵活性。模型整体结构完整，各部件的装配关系清晰，可用于越野载具的结构验证、运动仿真以及方案展示使用。
