钢管桁架式摩托车车架三维设计作品

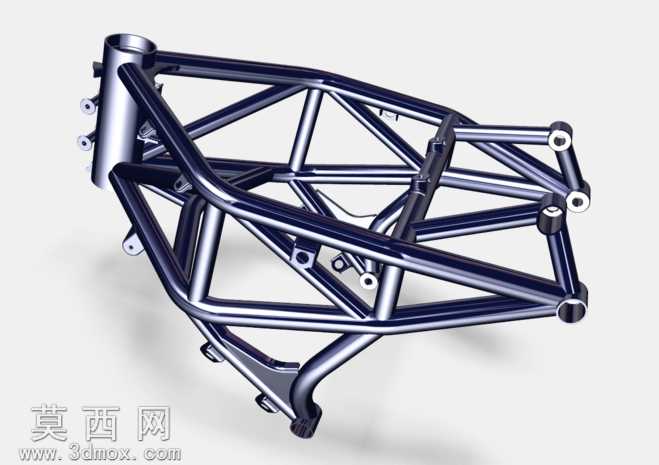

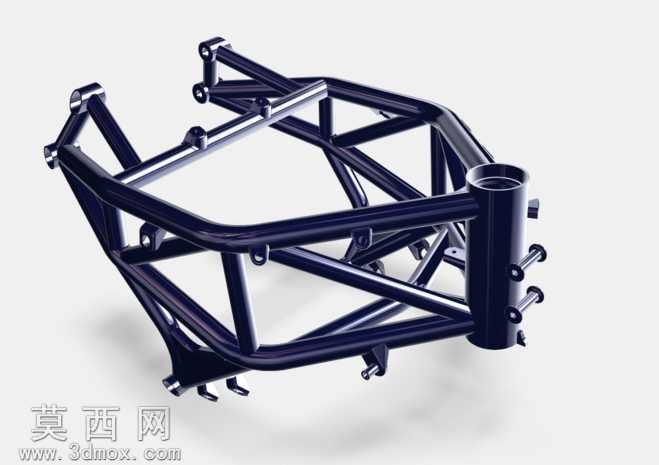

本作品为钢管桁架式摩托车承载车架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机车车架的力学承载逻辑，以等直径金属管材为基础构建单元，通过空间几何排布形成稳定的三角桁架受力结构，兼顾轻量化与结构刚性需求。建模阶段首先确定车头立管、后摇臂安装枢轴、发动机挂载点位、座椅支撑点位等核心安装基准，以此为空间坐标锚点逐段绘制管材中心路径，通过扫掠特征生成每一段管材的实体结构，对管材衔接的相贯位置做精准布尔运算处理，还原真实焊接工艺下的管材衔接形态，避免出现结构干涉问题。材质渲染阶段为车架赋予高光亮面金属漆材质，基底设置为深灰蓝色金属质感，添加清晰的环境反射效果与边缘高光，还原金属管材经喷涂处理后的真实视觉表现，同时对管材衔接的焊接节点做细微的材质区分，模拟焊接部位的工艺质感，整体渲染效果突出金属构件的硬朗质感与结构线条的空间张力。结构设计上，车头立管采用加厚管材设计，承担转向系统的全部载荷，主支撑段采用大管径管材构成闭合三角结构，作为发动机、油箱等核心部件的主要承载区域，后段延伸的副车架采用稍小管径管材排布，用于承接座椅、尾部覆盖件的载荷，所有预留安装点位均设计为带安装孔的连接耳片结构，孔位尺寸与位置严格匹配对应安装部件的装配需求，保证各部件可实现精准虚拟装配。整体设计思路围绕摩托车车架的实际使用场景展开，在保证结构强度满足行驶工况载荷要求的前提下，通过优化管材排布路径尽可能减少冗余材料，实现轻量化设计目标，桁架式的开放式结构也为后续发动机、走线、覆盖件的安装预留了充足的操作空间，结构逻辑清晰，各受力路径传递明确，可作为摩托车设计研发阶段的结构验证参考模型，也可用于相关机械结构教学演示使用。
