微接触NMPG

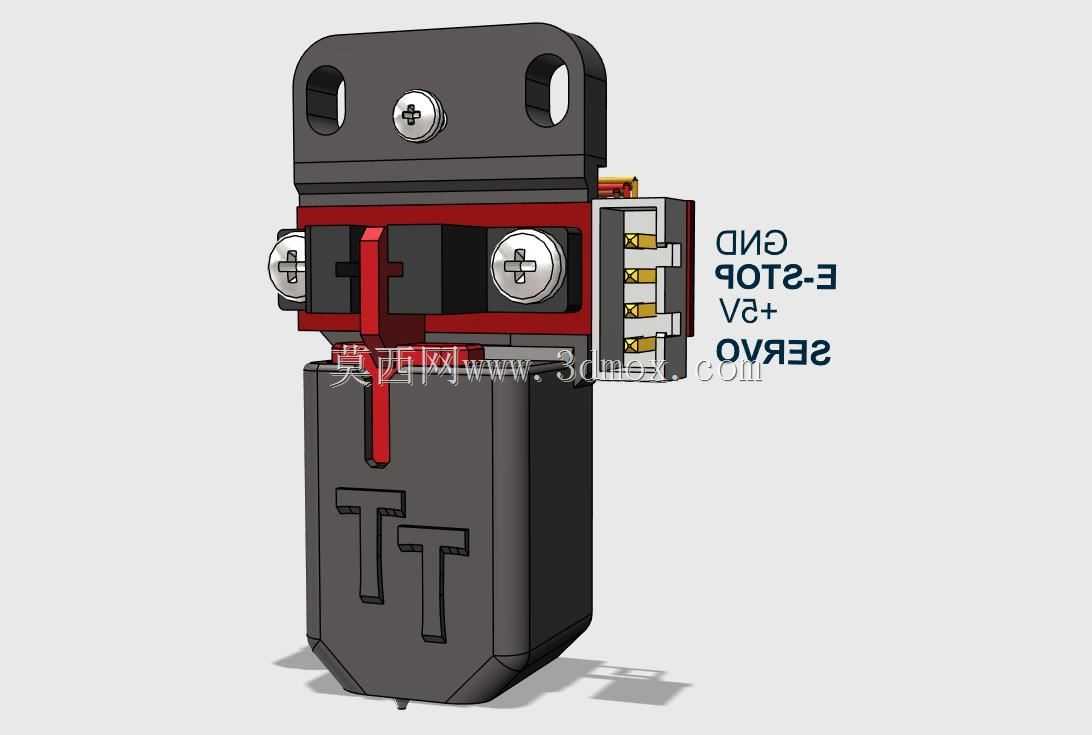

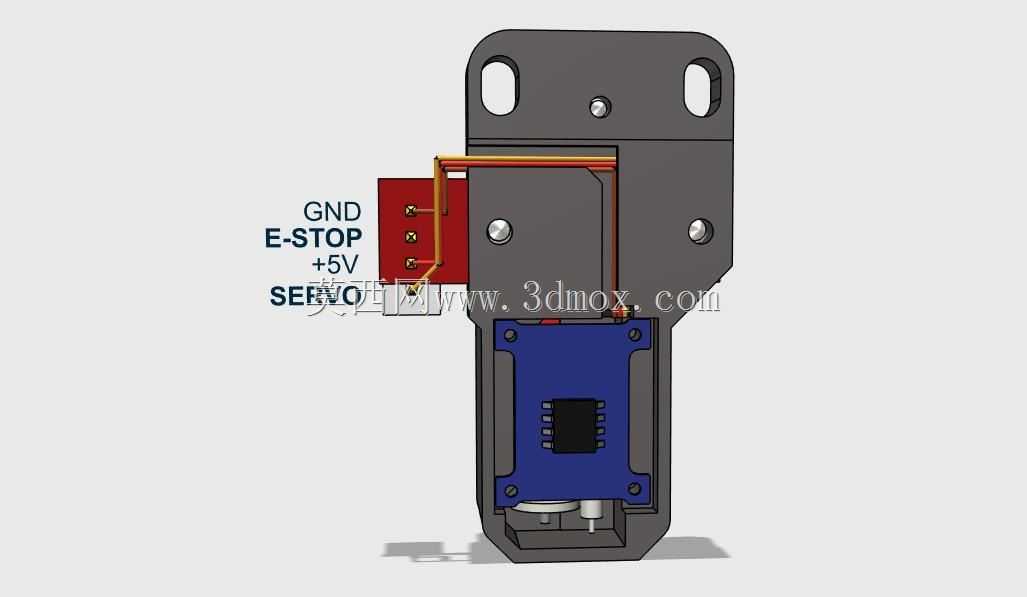

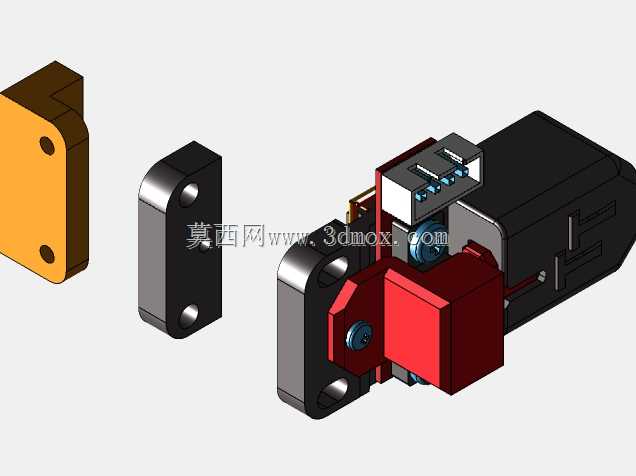

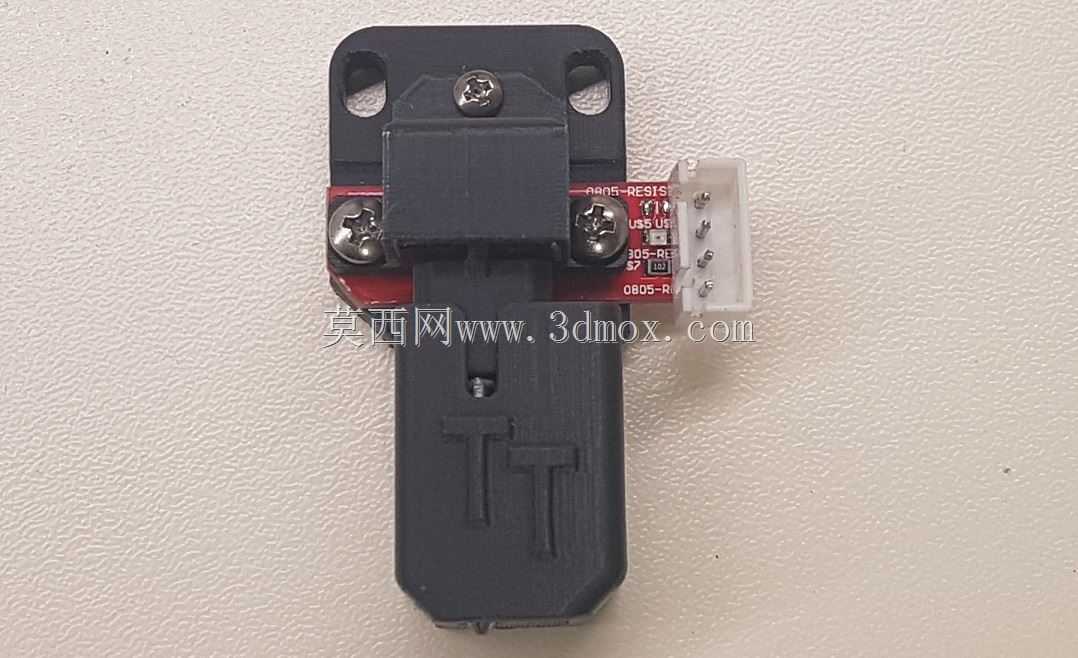

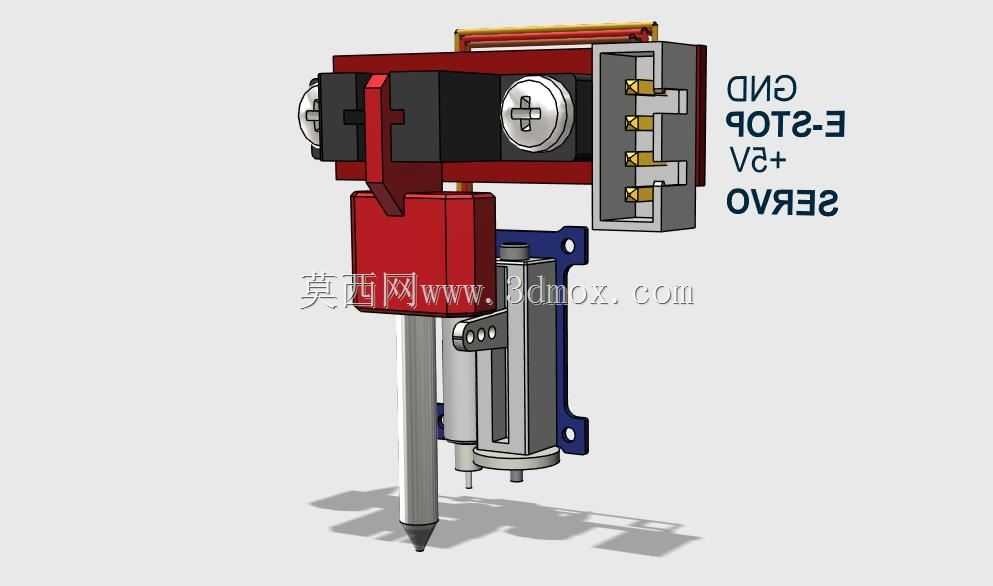

这是我的Tiny Touch V1的混音(https://www.thingiverse.com/thing:3833861).NMPG附录代表“无磁铁，纯重力”；o） 为了实现这一点，您必须打印层高为0.1 mm（或更小）的零件。与V1相比的变化：-无需磁铁-更纤细的机身/旗帜-开槽安装孔-添加红外传感器盖（可选）接线与V1中相同。BOM:1 x 5V线性纳米伺服，如Graupner蚊子R(https://www.graupner.com/Servo-Mosquito-R/14001/)还是这个https://www.banggood.com/de/1_5g-180-Degree-Nylon-Gear-Digital-Linear-Micro-Servo-3_7V-5V-For-Micro-RC-Airplane-p-1529910.html?rmmds=search&；ID=41322&；cur_warehouse=CN（确保它是“R”而不是“L”）1个标准红外端阻，如下图所示：https://www.roboter-bausatz.de/en/3d-printing/3d-printer-electronics/endstops/142/optical-limit-switch-with-cable-set-3-pin-50cm-for-cnc-3d-printer-or-doors?number=RBS100911 x JST XH 4PO头，如下所示：https://electronics.semaf.at/4-Pin-200mm-JST-Connector-Through-Hole?curr=EUR&；gclid=EAIaIQobChMIkbDa-9AL5AIVHUIACH09CGSNEAQYABEGKLLFD_BwE1 x M3 x 25 mm螺钉2 x飞利浦螺钉2.9 x 9 mm1 x飞利浦螺钉2.2 x 6.5 mm（用于盖）两根电线
