快开式筒体侧装压紧锁盖装置

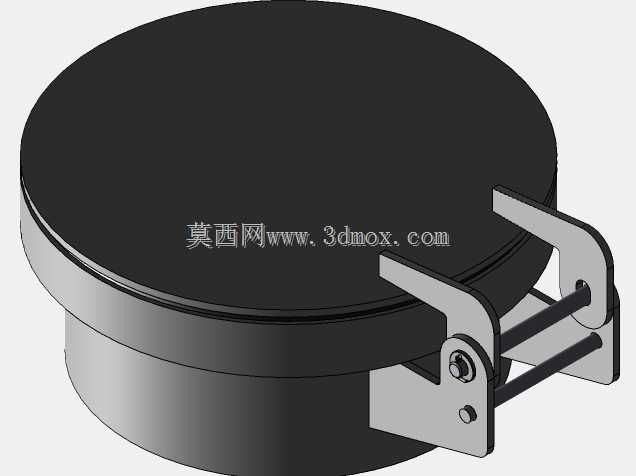

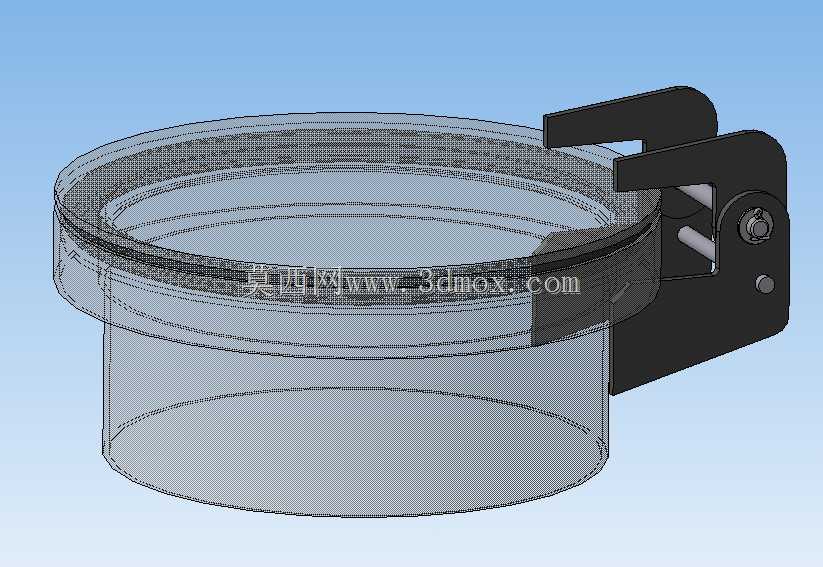

该结构多用于常压或低压工况下的圆形筒体端盖快速启闭场景，常见于小型物料存储罐、实验用反应容器、粉体投料口、餐厨设备密封舱等需要频繁开合端盖的工位，替代传统多螺栓紧固的繁琐操作，单人即可在数秒内完成端盖的锁紧与解锁，大幅降低开合操作的时间成本。整套装置分为筒体连接段、压合臂、锁紧铰接座三个核心部分，筒体连接段采用直筒翻边结构，翻边处预留密封件安装槽，可嵌入O型圈或平垫片实现端面密封，直筒段外径与配套筒体保持一致，可采用焊接、卡箍或法兰对接的方式与主筒体固定，安装时需保证翻边端面的平面度公差控制在0.2mm以内，避免密封面贴合不均导致的泄漏问题。压合臂采用悬臂式偏心压紧设计，铰接点与压合面存在固定偏心距，当扳动压合臂至锁止位置时，压块会垂直压合在端盖边缘，提供均匀的轴向压紧力，压块与端盖接触的面做了圆弧过渡处理，避免压合过程中刮伤端盖表面，同时压块下方预留了3-5mm的调节余量，可通过铰接处的调节螺钉适配不同厚度的端盖或密封件，适配端盖厚度范围覆盖2mm到8mm的常用板材规格。锁紧铰接座通过螺栓固定在筒体侧壁，座体上设置了锁止卡位，当压合臂下压到位后会自动卡入卡位，避免设备运行过程中受振动影响出现松脱，解锁时只需向上扳动压合臂脱离卡位即可转动翻开端盖，端盖翻开角度可达到120度以上，完全避让开筒体的开口区域，不会对筒体内的物料投放、清理操作造成干涉。设计过程中优先考虑了操作的人机工程性，压合臂的操作力控制在150N以内，普通操作人员无需借助额外工具即可完成操作，同时所有活动铰接处都预留了润滑脂注油孔，长期使用时可定期注油维护，避免铰接点锈蚀卡滞。整套装置的安装边界仅占用筒体侧壁单侧120mm的径向空间，轴向方向不额外占用筒体上下方的安装空间，对于安装空间受限的小型设备场景适配性极强，压合臂的长度根据筒体直径做了匹配设计，压合点距离筒壁的距离为端盖搭接宽度的1.2倍，保证压紧力能够均匀覆盖密封面，不会出现局部压合不实的问题。
