多色直插式6mm方形轻触按键结构设计

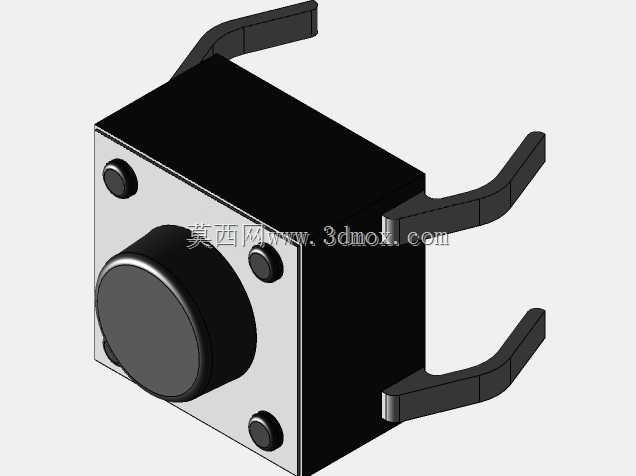

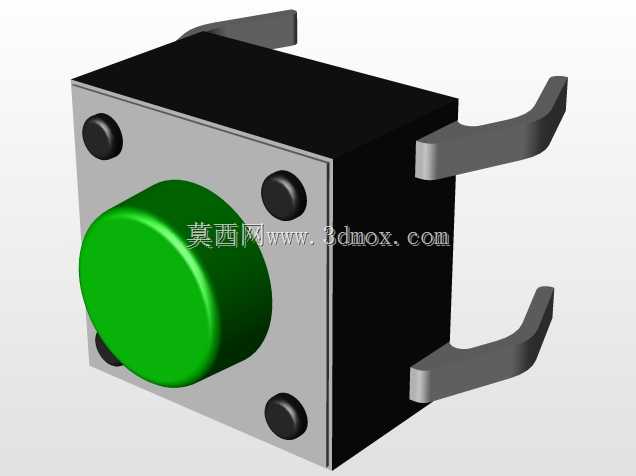

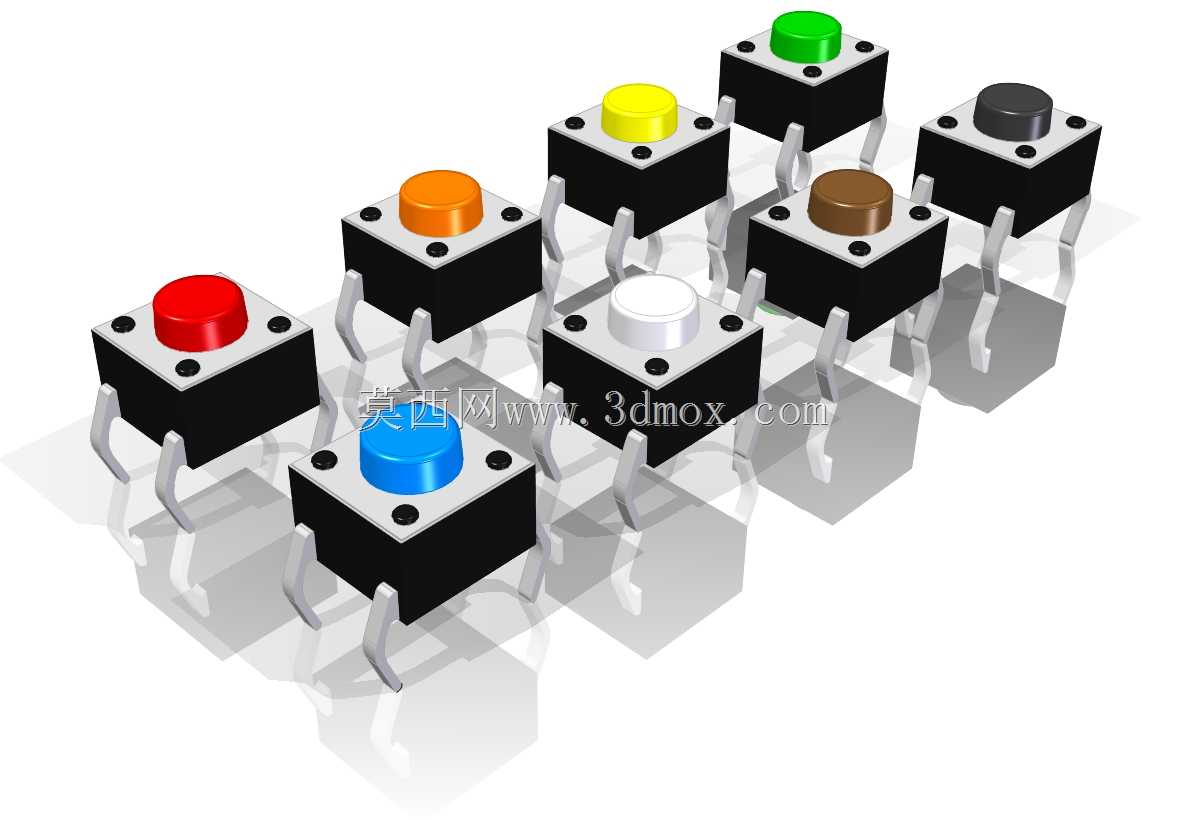

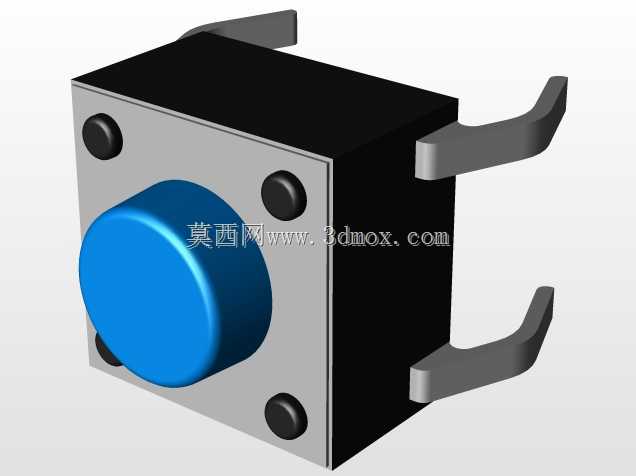

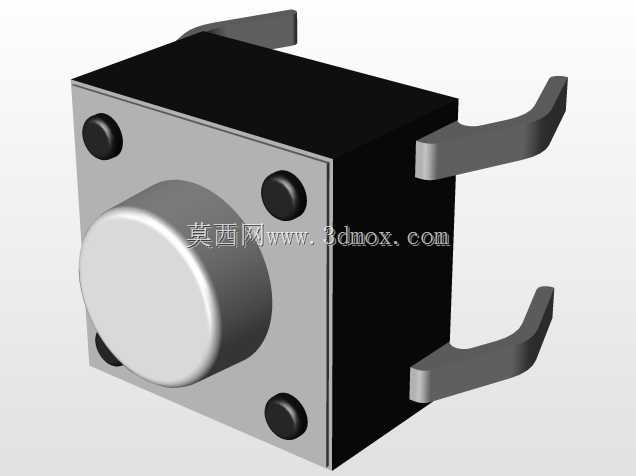

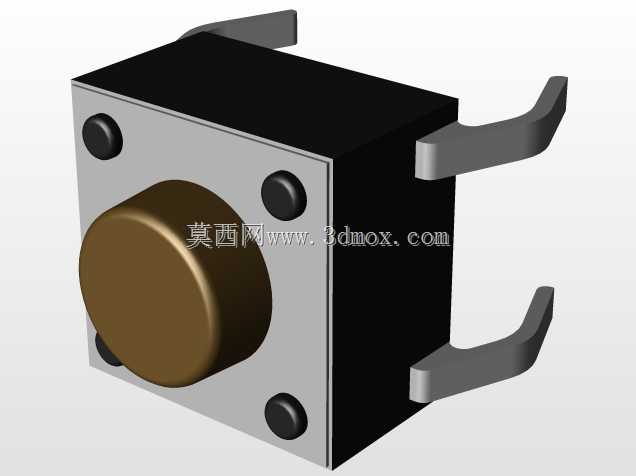

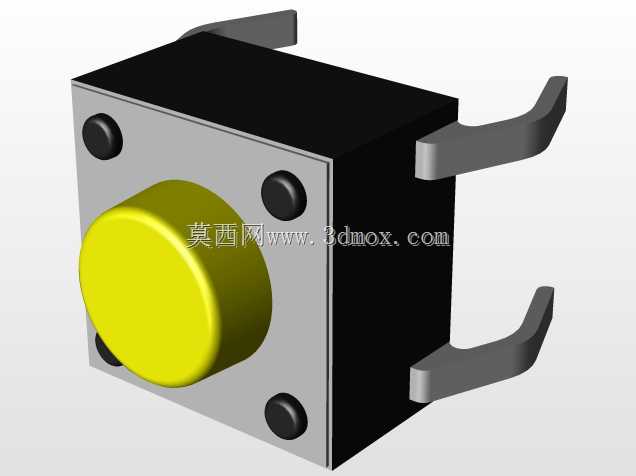

　　这类直插式轻触按键是消费电子、工控面板、小型家电控制回路里最常见的输入触发元件，日常接触的遥控器按键、小型设备面板功能键、开发板扩展输入键大多采用这类结构。做结构设计时首先要明确安装边界，这款按键本体长宽均为6mm，本体高度5mm，搭配四脚直插引脚，在PCB布局时需要预留对应引脚焊盘，引脚跨距要匹配插件孔位，避免波峰焊或手工焊接时出现引脚偏位、虚焊问题。按键帽做了多色区分设计，不同颜色的按键帽可以在面板布局时快速区分功能属性，比如红色对应电源通断、绿色对应启动确认、黄色对应故障复位、蓝色对应功能切换，不用额外印刷标识就能让操作人员快速识别按键功能，降低误触概率。从功能特性来看，这款属于瞬时通断型触觉开关，按下时触点闭合导通回路，

　　松开后依靠内部弹片弹力自动复位断开，触发行程短，按压力度适中，能给操作者清晰的触觉反馈，不会出现按动后无反馈导致的重复触发问题。设计时要注意按键顶部与面板外壳的间隙预留，通常要留0.3-0.5mm的活动余量，避免外壳装配公差挤压按键导致常通故障，同时引脚伸出PCB背面的长度要控制在1.5mm以内，剪脚后不会和其他底层元件产生干涉。这类开关的触点通常采用镀银处理，能满足小信号回路的导通需求，适合毫安级的控制信号传输，不能用于主回路大电流通断场景，选型时要匹配回路的电流电压参数。在做三维建模时，要准确还原按键的按压行程空间，本体与引脚的相对位置，按键帽的装配卡扣结构，确保导出的模型能直接用于PCB装配干涉检查、面板开孔定位，

　　不用二次调整尺寸。实际装配中，四脚直插的结构相比两脚款稳定性更好，焊接后能牢固固定在PCB上，多次按动后不会出现引脚松动歪斜的问题，适合需要频繁操作的控制场景。不同颜色的按键帽采用统一的底座结构，生产时可以共用底座模具，只需要更换不同颜色的按键帽原料就能完成多品类生产，降低模具开制成本，也方便仓储时分类备货，根据不同客户的功能配色需求快速组装出货。
