带挂钩拉伸弹簧精密结构设计

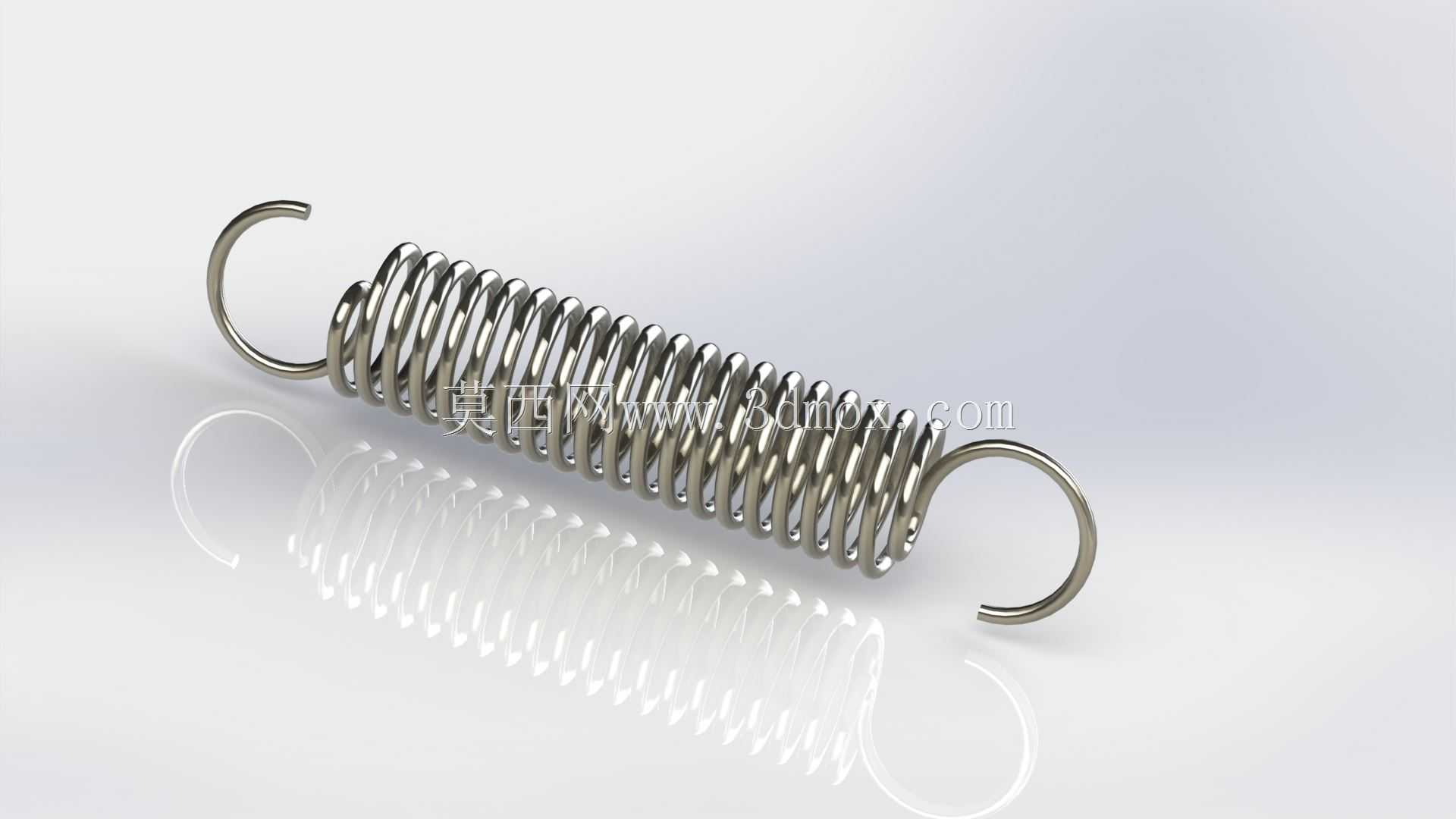

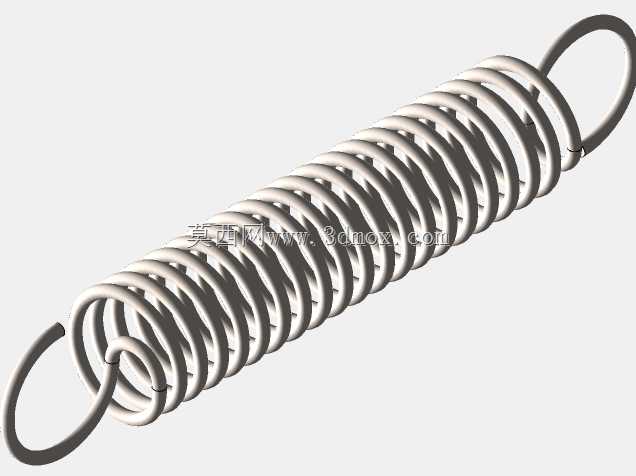

这款带双挂钩的拉伸弹簧，在各类机械结构中承担着提供复位拉力、载荷缓冲、张紧调节的核心作用，日常在自动化产线的张紧机构、小型设备的复位结构、五金家具的开合组件、健身器材的阻力结构中都能见到这类零件的身影。从设计逻辑来看，这类弹簧的核心参数匹配需要结合实际工况的拉力行程、额定载荷、安装空间来确定，两端的挂钩采用与弹簧本体同材质线材一体弯折成型，避免了焊接连接带来的应力集中问题，能在反复拉伸的工况下降低挂钩断裂的失效风险。弹簧本体的圈与圈之间在自由状态下保持并紧状态，区别于压缩弹簧的预留间隙，这种结构能保证弹簧在承受轴向拉力时，每一圈簧丝均匀承载载荷，不会出现局部应力过载的情况。从安装边界来看，两端的挂钩为半圆环形结构，可直接挂接在设备预设的挂柱、销轴上，不需要额外设计固定夹具，安装拆卸都十分便捷，适配的安装销轴直径需要略小于挂钩内径，保证挂钩挂接后能有小幅的活动余量，避免工作过程中挂钩与销轴出现刚性卡滞，导致弹簧受非轴向力发生侧弯变形。簧丝的表面做了抛光处理，一方面能降低表面粗糙度，减少反复拉伸过程中表面微裂纹的萌生概率，提升疲劳寿命，另一方面光滑的表面也不容易积存油污、粉尘，在一些有洁净要求的轻工设备中也能适配使用。在实际选型匹配时，需要先确认设备所需的初始拉力、工作行程对应的终了拉力，再匹配对应的簧丝直径、弹簧中径、有效圈数，同时要核算弹簧完全拉伸时的总长度，避免拉伸到位后簧圈之间没有预留余量，导致拉力陡增超出设备结构的承载上限。这类弹簧的刚度计算需要结合簧丝的剪切模量、簧丝直径、弹簧中径、有效圈数来推导，在三维建模过程中，需要准确还原簧丝的螺旋升角、挂钩的弯折弧度，保证模型导入装配体后能准确模拟实际安装状态，提前排查挂钩与周边结构是否存在干涉，避免实际加工装配时出现安装错位的问题。在一些振动工况下使用的这类弹簧，还需要考虑共振频率的匹配，避免弹簧自身固有频率与设备振动频率重合引发共振，导致弹簧过早失效。
