精密级进冲压模具组配结构

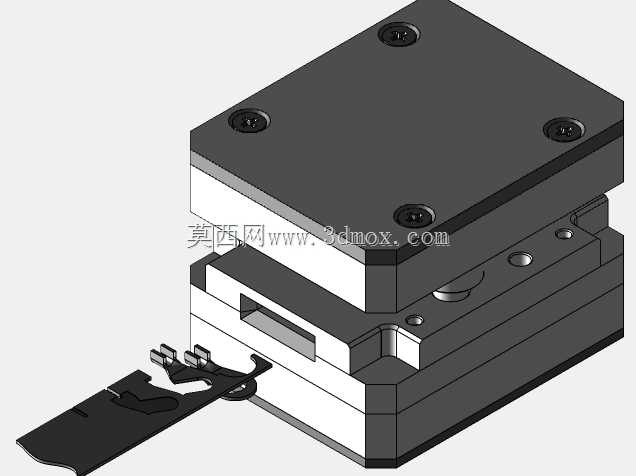

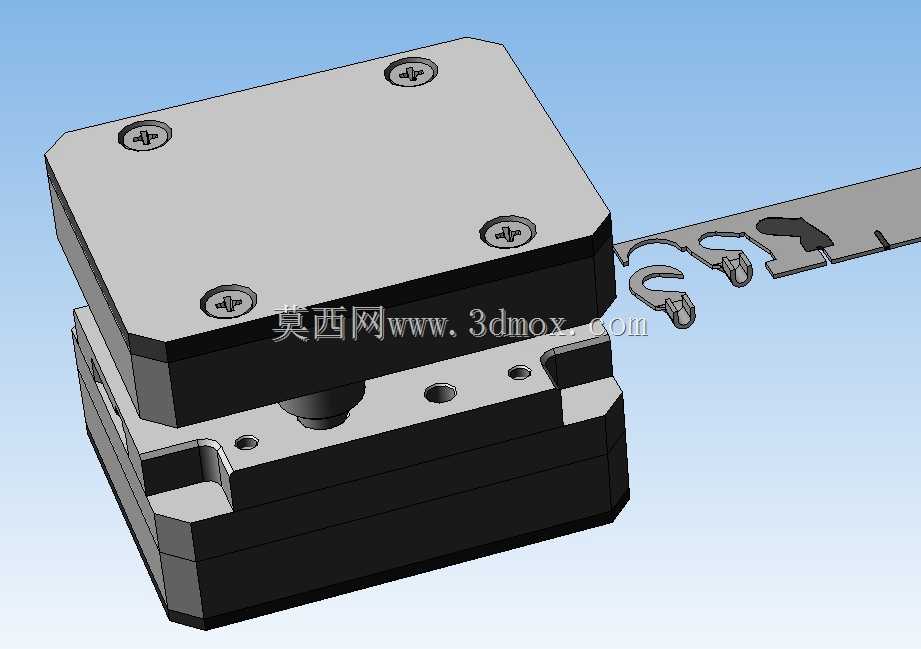

这套冲压成型模组主要面向薄金属带料的连续冲裁成型作业场景，常见于消费电子五金配件、汽车小型冲压件、五金挂钩类零件的批量生产环节，适配常规机械式高速冲床的安装接口，可直接完成带料的多工位连续送进、冲裁、成型、落料全工序作业。从结构设计来看，模组采用上下模分体式叠层布局，上模座通过四颗内六角紧固螺钉完成模柄与上模板的刚性锁固，保证冲裁作业时的受力均匀性，避免长期高频冲压出现的模板偏移问题；下模座设置了两组定位销孔与安装沉孔，可直接匹配冲床工作台的T型槽安装位，安装边界预留了足够的送料空间，适配宽度120mm以内的卷料自动送进作业，无需额外改造送料架的避让空间。设计阶段针对薄料冲裁的跳屑问题做了针对性优化，下模型腔周边预留了吹气孔安装位，可接入车间压缩空气管路，在每次冲裁回程时将落料废料吹离模面，避免废料堆积导致的料带拱起、冲头崩损问题。上下模合模导向采用内置式导柱导套结构，导套嵌入上模座内部，相比外导柱结构缩小了整套模具的整体外形尺寸，模座整体长宽尺寸控制在180mm×160mm区间，合模总高度120mm，适配多数公称压力16T-40T的开式冲床闭合高度参数，无需额外加装垫板即可完成装夹。从功能特性来看，这套模组集成了冲孔、弯曲、落料三个核心工位，料带通过侧边导料板完成送进定位，每个工位设置了独立的卸料板镶块，磨损后可单独拆卸更换，无需拆解整套模具，大幅降低后期维护的时间成本。卸料弹簧采用均匀排布方式，保证卸料力在整个模面均匀分布，避免薄料冲压时出现的压痕、变形问题，针对小尺寸成型冲头做了台阶式加固设计，冲头根部做R角过渡处理，可承受高频次冲裁的冲击力，降低冲头断裂的故障概率。实际生产场景中，这套模具可配合滚轮送料机实现每分钟120-180次的连续冲压作业，成型零件的尺寸公差可稳定控制在IT8级以内，成型面无明显冲裁毛刺，无需后续额外的去毛刺工序即可直接进入下一装配环节。
