导柱式薄料冲压成型模具结构

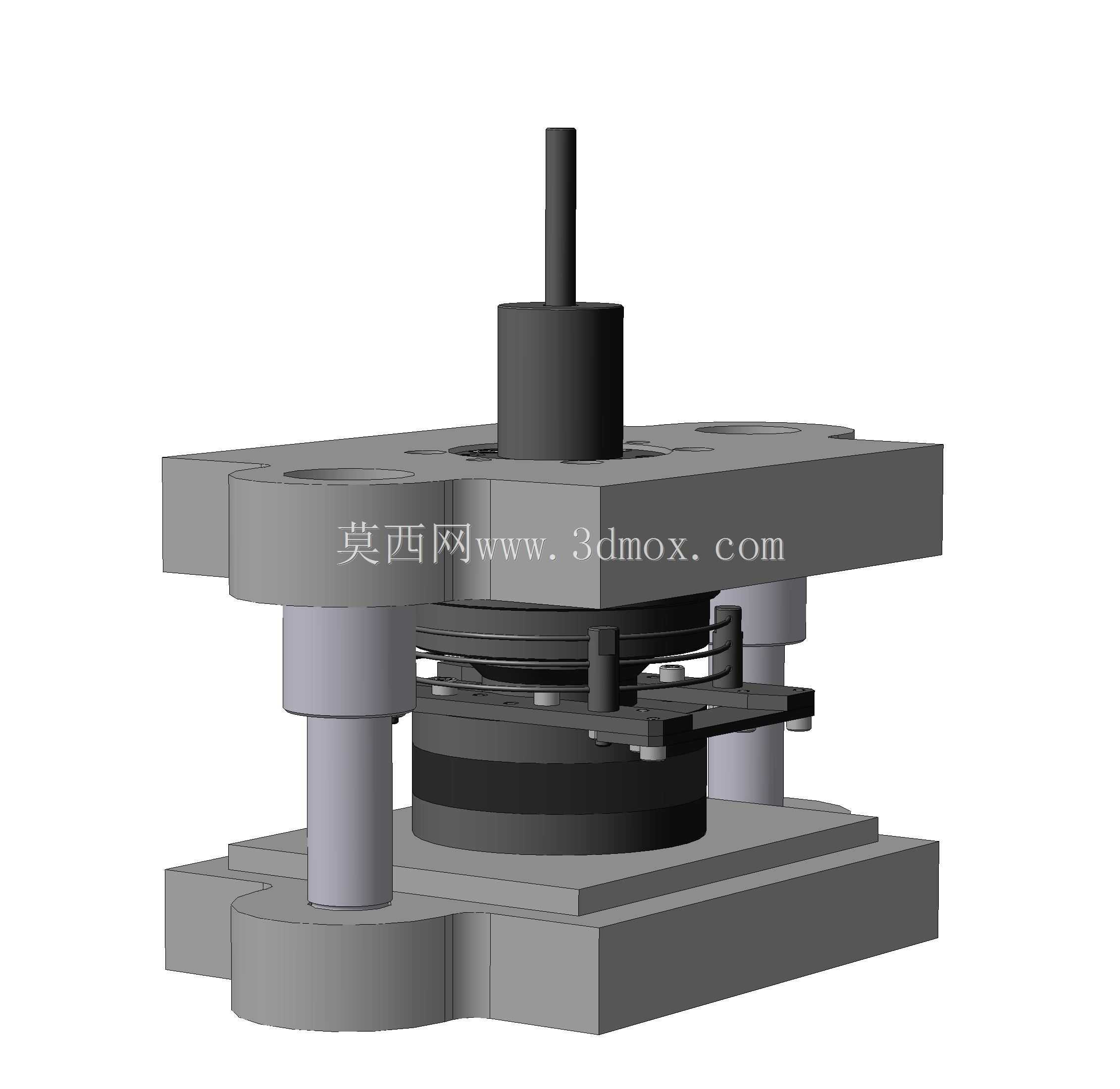

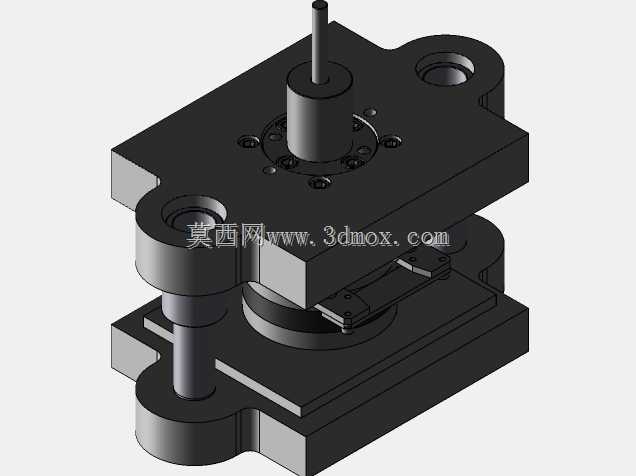

这套冷冲压成型模架采用后侧双导柱导向结构，日常多用于小尺寸薄金属板材的冲裁、浅拉伸成型工序，常见于五金小零件量产的冲压车间工位，适配中小吨位开式压力机安装使用。从结构布局来看，上下模座采用45号钢调质处理，安装基面平面度控制在0.02mm以内，导柱导套配合间隙选用H6/h5精度等级，合模过程中可保证上下模芯的同轴度偏差不超过0.01mm，避免冲裁过程中出现啃模、毛刺超差的问题。模架上模部分预留模柄安装位，可直接与压力机滑块的模柄孔配合锁紧，无需额外加装夹板，安装对位效率更高；下模座开设对称的U型安装槽，可适配不同工作台T型槽间距的压力机固定，安装边界兼容性较强。模芯部分采用分体式叠装结构，卸料板搭载内置矩形弹簧提供卸料力，冲压完成后可及时将箍在凸模上的料带脱出，避免带料问题影响连续冲压节拍；凹模采用镶块式设计，刃口磨损后可单独拆卸更换镶件，无需整体报废模架，大幅降低后期维护成本。设计过程中优先考虑了薄料冲压的压料需求，卸料板与凸模的配合间隙控制在料厚的1/10左右，冲压时可先压紧料带再完成冲切，有效抑制薄料冲裁过程中的翘曲变形，保证成型零件的平面度要求。导柱尾部加装限位套，可控制模具的最大闭合高度，避免压力机行程过大压损模芯零件；上下模座之间预留安全存放空间，模具闲置时可加装安全块支撑，防止弹簧长期受压失效。这套模架的导向结构无多余干涉部件，料带可从前后两个方向送料，既适配手工送料的小批量试制场景，也可加装自动送料机实现连续自动化冲压，适配0.1-1mm厚度的冷轧钢板、铝板、铜板等常见五金冲压材料，成型零件尺寸一致性稳定，量产过程中刃口修磨间隔可达到万次冲次以上。
