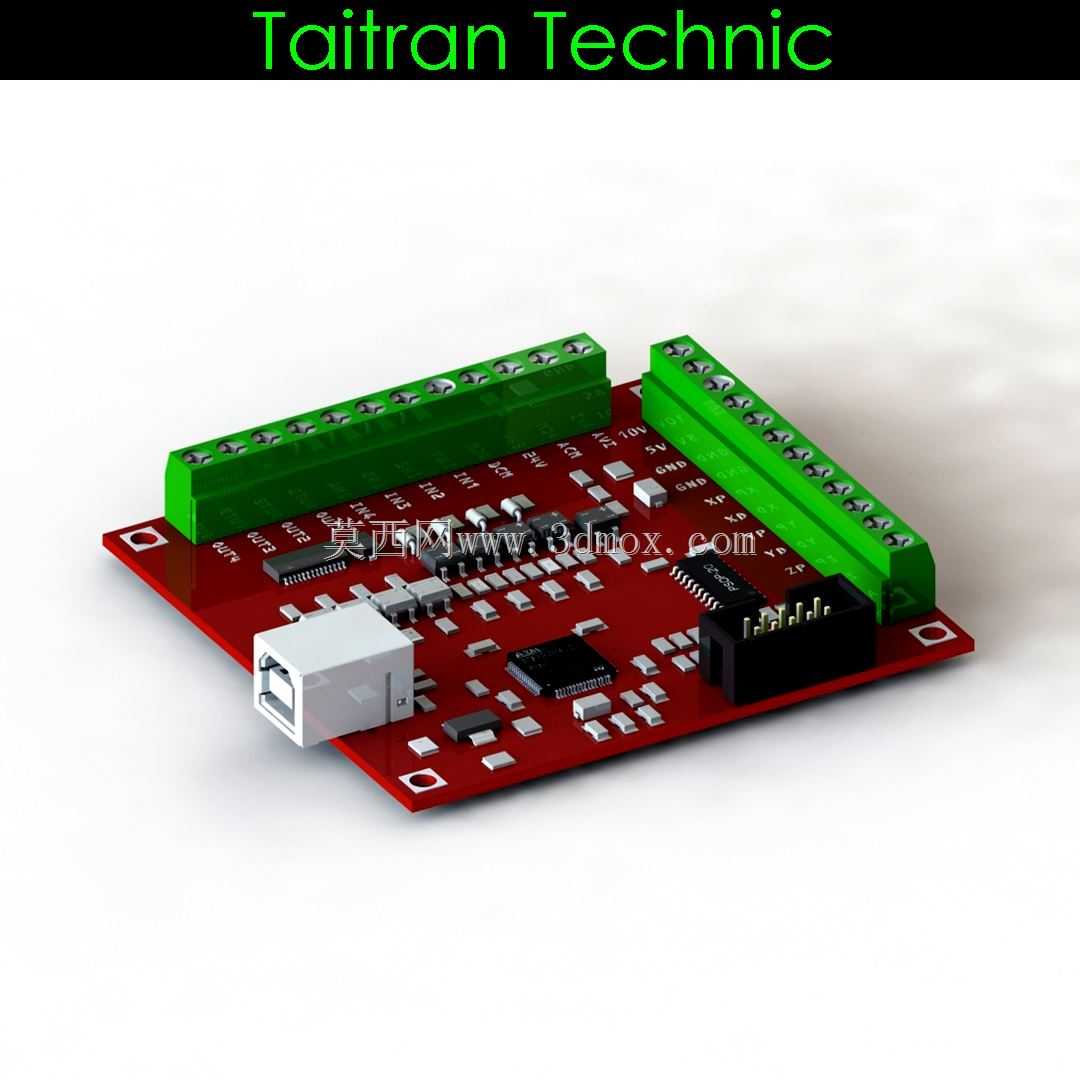

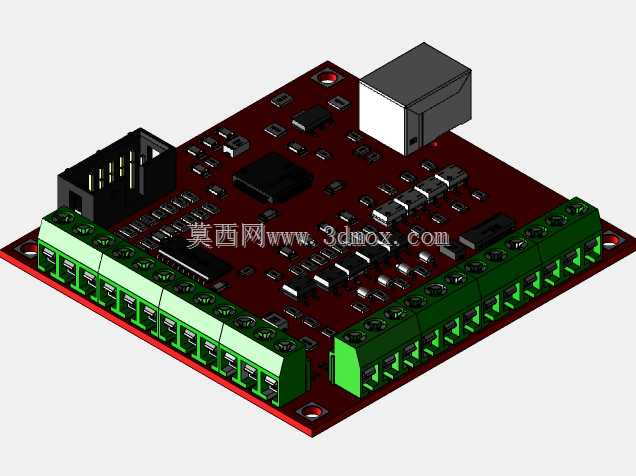

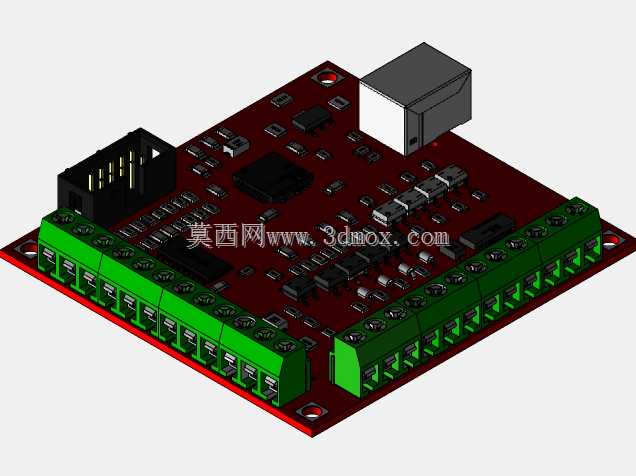

USB接口MACH3四轴100KHz数控运动控制板

这款四轴数控控制板主要面向小型CNC雕刻机、桌面级数控铣床、小型雕铣设备的运动控制场景，是适配MACH3数控系统的核心硬件载体，可直接通过USB接口与上位机完成通讯连接，无需额外配置复杂的PCI插卡，大幅降低了小型数控设备的硬件搭建门槛。从功能设计来看，板卡最大步进脉冲输出频率可达100KHz，既可以适配步进电机驱动单元，也能匹配伺服驱动系统，支持四轴联动插补运算，可同时连接四个轴的驱动装置，满足多轴联动加工的运动输出需求。板卡设计阶段就充分考虑了现场使用的抗干扰需求，采用外部24V直流电源供电，实现USB通讯端口与外部IO端口的电气隔离，能有效阻断车间现场的电磁干扰串入上位机，避免加工过程中出现脉冲丢失、设备误动作的问题，提升整套数控系统的运行稳定性。IO接口配置上，板卡预留了多路通用输入端口，可直接连接限位开关、急停按钮、对刀探头、归零触发开关等现场检测元件，同时支持电子手轮的接入，方便操作人员完成手动对刀、微调进给等操作；输出端配置了0-10V模拟量输出端口，可直接对接变频主轴的转速控制端，通过MACH3系统直接实现主轴转速的无级调节，另外还设置了四路带隔离的继电器驱动输出接口，可直接驱动中间继电器完成主轴启停、正反转切换、冷却泵通断、吸尘装置控制等辅助动作，板载的状态LED可直观指示各端口的连接与工作状态，方便现场调试与故障排查。结构设计上，板卡采用标准PCB安装孔位布局，两侧的接线端子采用绿色插拔式端子排，接线时无需焊接，直接压接导线后插入端子即可完成接线，后期维护更换也无需重新整理全部线路；USB接口采用卧式B型接口放置在板卡侧边，避免与顶部接线区域产生干涉，板卡整体厚度与元件布局充分考虑了安装在电控箱内部的空间边界，所有元件最高高度不超过15mm，可适配厚度20mm以上的电控箱安装空间，安装时可通过四角的安装孔直接固定在电控箱内的安装导轨或绝缘安装板上，无需额外设计复杂的安装支架。
