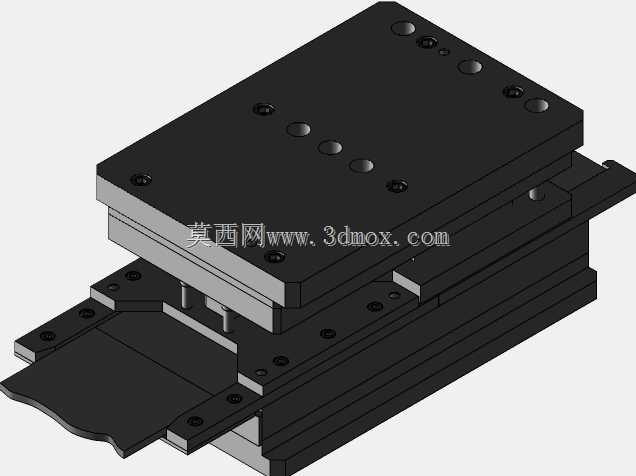

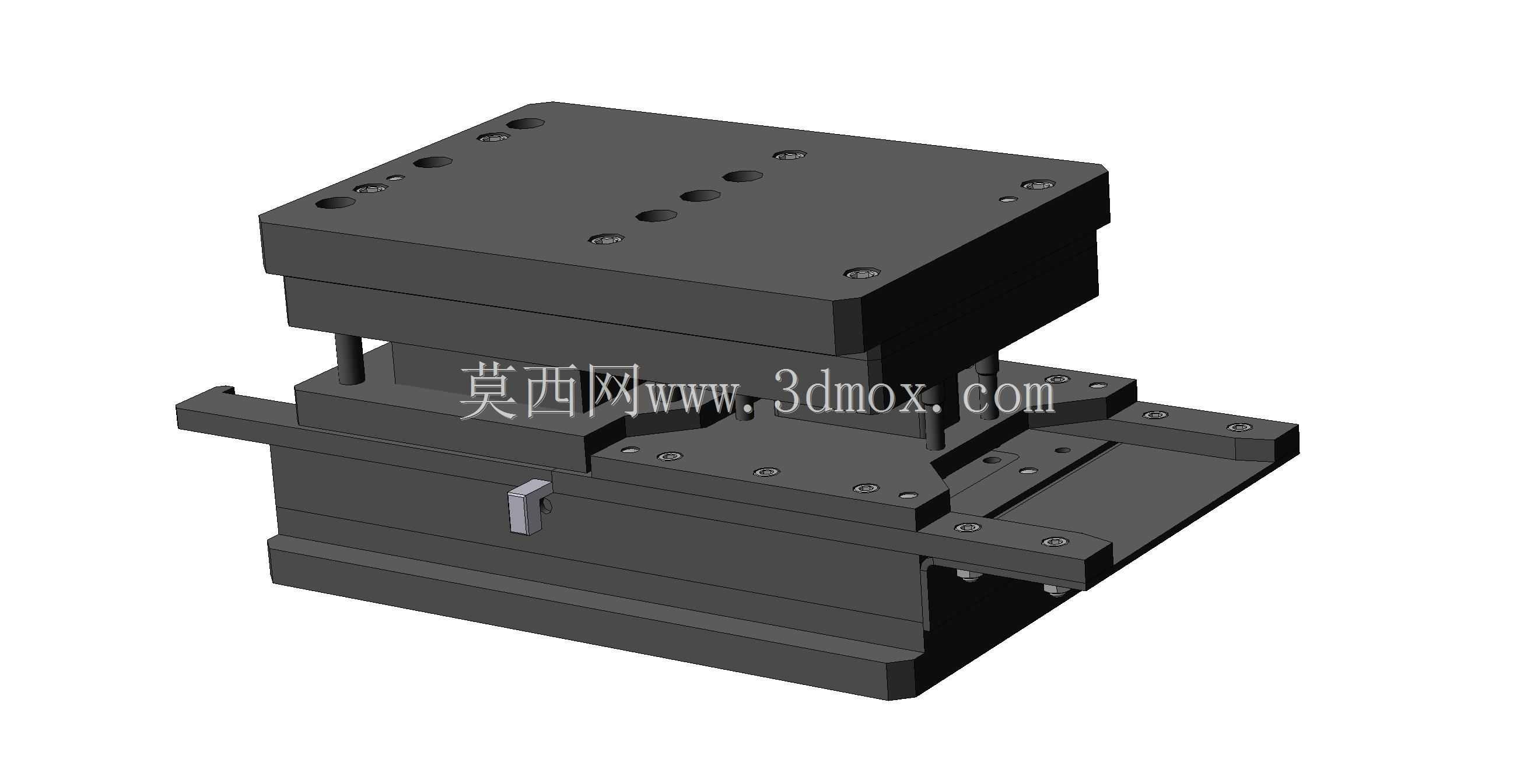

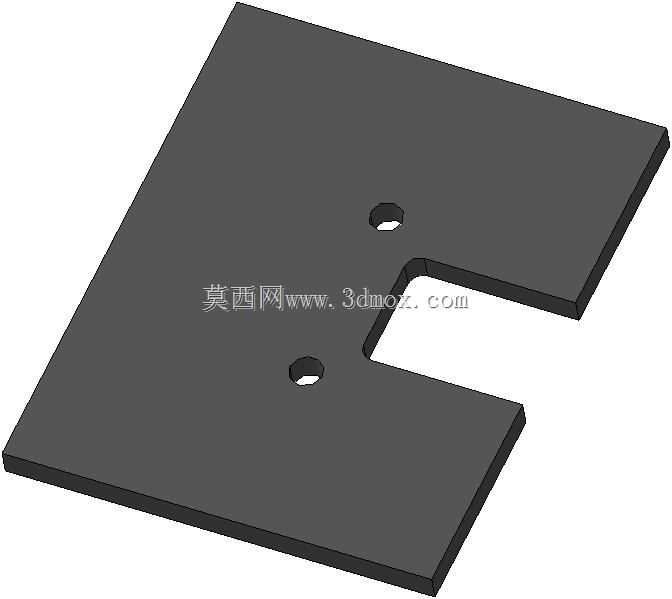

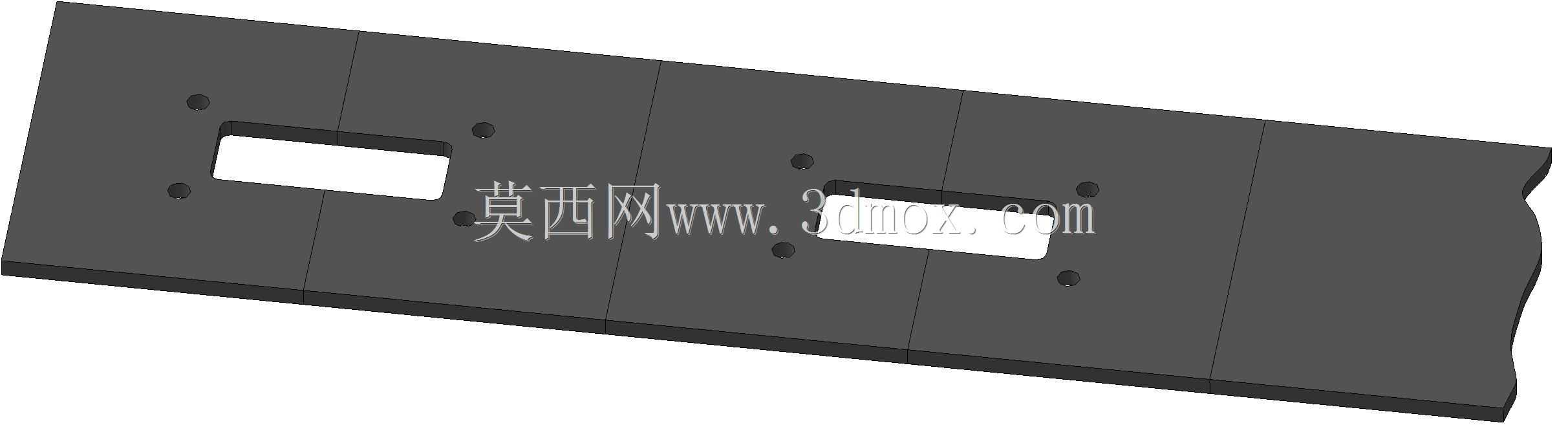

工业级精密冲压模具整体装配结构

这套冲压模架结构主要面向五金板材连续冲压加工场景，适配中小尺寸金属零部件的批量冲裁、成型工序，在消费电子五金件、家电金属结构件、汽车小尺寸冲压件的生产线上都能找到对应适配工位。整套结构采用上下模分体式导向设计，上模座预留的多组安装孔位可直接固定凸模固定板、卸料板组件，下模座对应设置凹模安装腔与废料导出通道，两侧延伸的定位支臂可快速扣合在冲床工作台的T型槽定位基准上，无需额外做复杂的调平找正工序，能大幅缩短产线换模的停机等待时间。

设计阶段优先考虑了冲压过程的受力均衡性，上下模座均采用加厚合金钢板材加工，导向导柱布置在模座四角位置，合模时导套先进入配合段，完全规避凸凹模啃模的风险，卸料板的弹性安装位预留了标准矩形弹簧的安装空间，可根据冲压板材的厚度、材质调整卸料力大小，适配0.2-3mm厚度的冷轧钢板、铝板、铜板等常见冲压板材的加工需求。模架侧面设置的锁模扣结构，能在模具搬运、存储过程中保持上下模闭合状态，避免导柱、成型刃口受磕碰损坏，下模座底部预留的等高垫块安装位，可根据不同冲床的闭合高度差快速调整整体装模高度，适配不同吨位开式冲床、闭式冲床的安装边界要求。

从安装边界来看，整套模架的长宽尺寸控制在常规中小吨位冲床的工作台安装范围内，上模座的模柄安装位符合通用冲床的滑块装夹标准，无需额外加工转接法兰即可完成装夹。内部流道设计上，下模座的废料滑落通道做了大倾角斜面处理，冲压产生的边角废料可直接顺着斜面落入冲床下方的废料收集槽，不会在模腔内堆积造成刃口卡滞。整套结构的导向副采用可拆卸式设计，长期使用出现导柱磨损后，可单独更换导向组件无需报废整套模座，大幅降低模具的后期维护成本，卸料板与凸模之间的配合间隙控制在微米级，能保证薄料冲压时的卸料平稳性，避免冲压件出现翘曲、变形等质量缺陷，适配高速连续冲压的生产节拍要求。
