小型金属薄片冲裁冲压模具结构

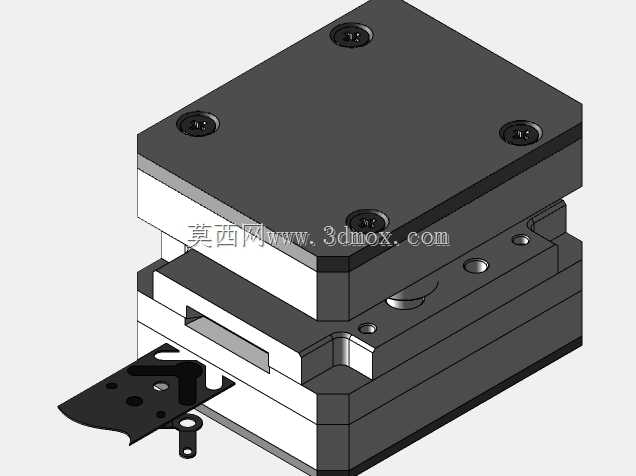

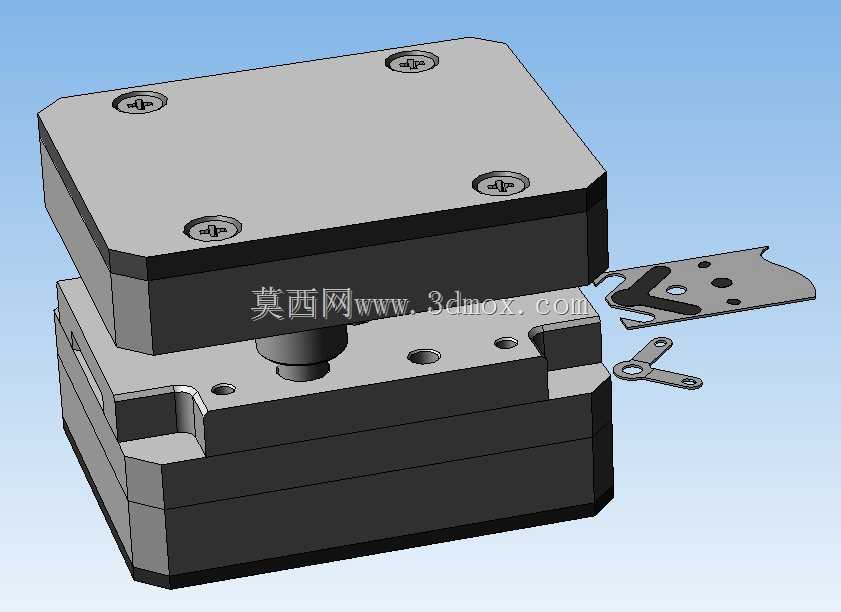

这套冷冲裁模具主要面向薄金属板材的批量落料与冲孔工序，常见于五金小零件的连续冲压生产场景，适配常规开式可倾压力机的安装接口，上下模座采用标准模架的板式结构，导柱导套内置在模座四角，保证合模时的运动精度，避免冲裁过程中凸凹模发生啃刃故障。从结构布局来看，上模部分通过模柄与压力机滑块连接，凸模采用快换式压板固定，方便磨损后快速更换刃口，卸料板装在凸模外侧，合模时先压紧板材防止冲裁过程中材料翘曲变形，开模时箍在凸模上的废料能被顺利刮下。下模部分的凹模采用整体镶块结构，刃口做了斜度处理，冲裁落下的成品零件可以顺着凹模漏料孔直接落入下方的集料盒，不需要额外安排人工取件，适配连续自动化冲压的产线节拍。设计时针对薄料冲裁的特性，凸凹模之间的单边间隙控制在板材厚度的5%到8%之间，既保证冲裁断面的光亮带占比，又能降低冲裁力，减少刃口的磨损速度。模座的安装孔位按照常规16吨到25吨开式压力机的工作台尺寸匹配，上下模闭合高度控制在180毫米到220毫米区间，不需要额外加装垫板就能直接装夹在多数通用压力机上。这套模具冲裁的零件是小型异形金属连接片，零件上的两个小孔与外形轮廓一次冲裁成型，避免了二次定位带来的位置度误差，卸料弹簧均匀布置在卸料板四周，保证压料力均匀，不会出现薄料压痕或者局部变形的问题。日常生产维护时，只需要定期检查导柱的润滑状态、刃口的磨损情况，不需要拆解整个模架就能完成刃口打磨和更换，能有效降低产线的停机维护时间，适合小五金零件的中小批量生产场景，冲裁材料覆盖0.5毫米到2毫米厚度的冷轧钢板、镀锌板、铝板等常用冲压板材，冲裁成品的尺寸公差可以稳定控制在IT10级以内，满足多数通用五金连接件的精度要求。
