NEMA23规格57型混合式步进电机结构

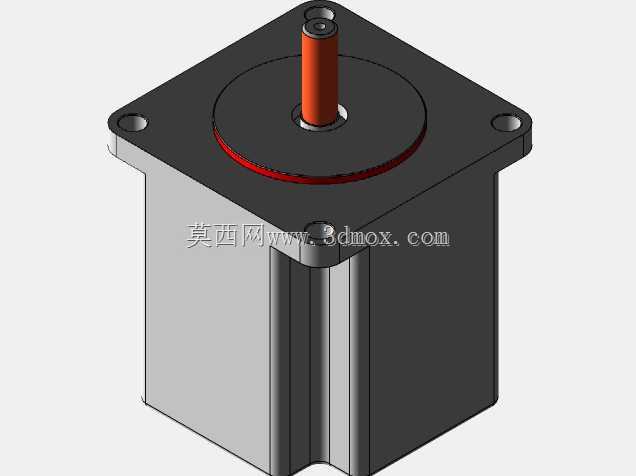

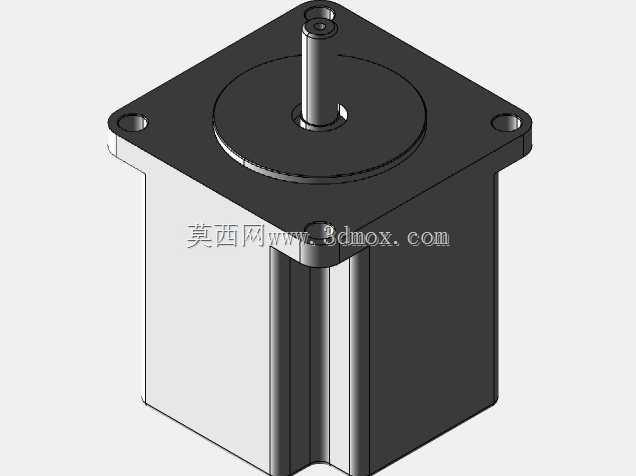

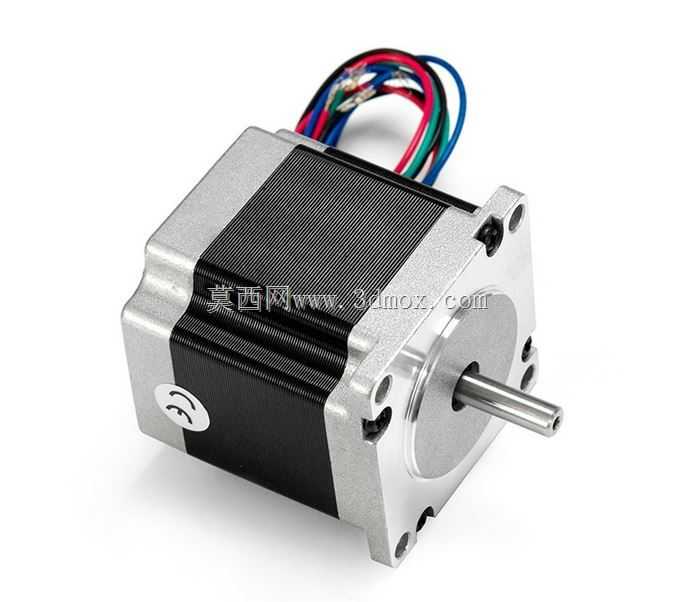

这款NEMA23规格的混合式步进电机，是自动化传动场景里应用极广的动力执行元件，在小型数控雕刻机、桌面级3D打印设备、点胶工位、皮带输送模组、小型机械手关节等对开环定位精度有稳定要求的设备中，都能见到它的身影。不同于普通反应式步进电机，混合式结构兼顾了反应式电机的高响应速度与永磁式电机的低振动特性，在低速运行区间不会出现明显的共振区，搭配细分驱动器使用时，能实现更平滑的角位移输出，满足多数中低负载传动场景的定位需求。从结构设计来看，电机本体采用方形端盖搭配叠压硅钢片定子的组合，定子绕组做了浸漆绝缘处理，引出的多色线缆对应不同的绕组相序，接线时可直接通过线色区分A+、A-、B+、B-相位，无需额外拆解电机核对绕组接线，能大幅减少现场接线的出错概率。输出轴采用标准D型切边设计，搭配联轴器使用时可有效避免轴与联轴器之间的周向打滑，轴伸长度与直径匹配常规57系列电机的安装标准，可直接替换同规格的同类型产品，无需修改原有安装位的结构尺寸。安装边界上，电机端盖的安装孔位遵循NEMA23的统一标准，孔距为57mm见方，安装孔采用通孔设计，可从电机前端直接穿入螺栓固定在设备安装法兰上，机身长度对应56mm的叠厚规格，能输出适配中低负载的扭矩参数，选型时可根据设备的负载扭矩、运行转速需求直接匹配，无需额外调整安装空间。机身侧面的标识标注了绕组接线的参考信息，端盖处的轴承采用深沟球轴承，可承受一定的径向负载，满足皮带传动、丝杠直连等常见传动连接方式的受力需求。在实际设备装配中，这类电机的安装位通常会预留对应尺寸的方形沉台，保证电机安装后输出轴与传动部件的同轴度，避免因同轴度偏差导致的轴承磨损加快、运行噪音增大等问题。建模过程中完整还原了电机的外部结构细节，包括端盖的安装沉孔、输出轴的D型切边、绕组引出线的出线位置、机身表面的叠片纹理等，可直接用于设备装配的干涉检查、布局模拟，也可作为设备三维方案展示的配套元件使用，在做设备整体布局时，可直接调用该模型核对安装空间，确认电机与周边结构件不会出现干涉，同时也能直观展示动力元件的安装位置与走线方向，为后续的结构细化、BOM清单整理提供准确的参考依据。
