方形法兰安装混合式步进电机结构设计

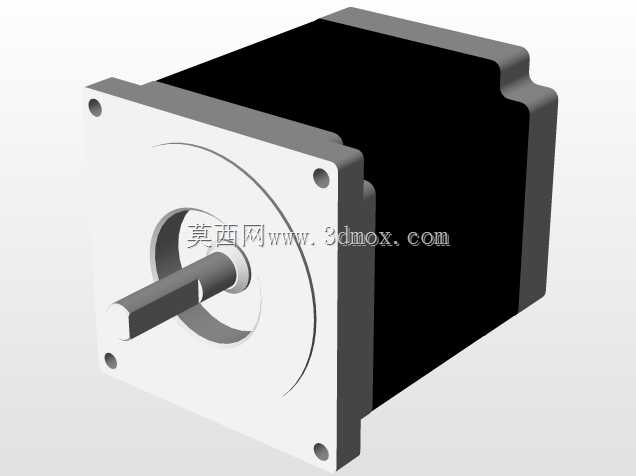

这款步进电机采用方形法兰安装结构，前端面设置四个对称分布的安装孔位，可直接适配多数自动化设备的安装面板，无需额外定制转接板，能有效缩减设备组装时的零件匹配周期。输出轴采用单出轴D型切面设计，与同步轮、联轴器等传动件连接时可实现周向防松，避免高速启停工况下出现轴孔打滑的问题，保障传动精度的稳定性。

从实际应用场景来看，这类结构的步进电机常被用于3D打印设备的进给轴传动、小型自动化点胶机的位移驱动、桌面型雕刻机的运动轴执行，也可搭配减速模组用于快递分拣设备的拨料机构、包装生产线的挡料定位单元，在低速大扭矩输出的工况下，相比同功率伺服电机具备更紧凑的安装空间与更优的成本控制表现。

设计过程中优先考虑了安装边界的通用性，法兰端面的安装孔距遵循行业通用的NEMA标准尺寸系列，输出轴的伸出长度、轴径尺寸匹配市面上主流的传动连接件规格，设备结构工程师在选型时无需重新调整安装位的孔位布局，可直接替换同规格的老旧电机，降低设备维护时的改造成本。电机本体的后端壳体做了阶梯式的加强筋结构，在不额外增加壳体壁厚的前提下提升了整体抗形变能力，即使在设备运输过程中受到侧向挤压，也能避免壳体变形导致内部定转子剐蹭的问题。

功能特性上，这类混合式步进电机可通过脉冲信号实现开环位置控制，无需额外加装位置反馈元件即可实现0.9度或1.8度的步距角输出，搭配对应的驱动器可实现细分驱动，有效降低低速运行时的振动与噪音，满足桌面型精密设备对运行平稳性的要求。电机的出线端设置在壳体侧方，可根据设备内部走线方向调整出线位置，避免与周边的传动部件、走线槽产生干涉，适配不同设备的内部布局需求。

在结构细节处理上，前端盖与壳体的配合面采用止口定位结构，装配时可保证定转子的同轴度公差控制在合理范围内，减少运行时的径向跳动，延长输出轴前端轴承的使用寿命。输出轴与前端盖之间设置有密封结构，可阻挡设备加工过程中产生的粉尘、切削液进入电机内部，适配多粉尘、少量切削液飞溅的加工类设备使用场景。
