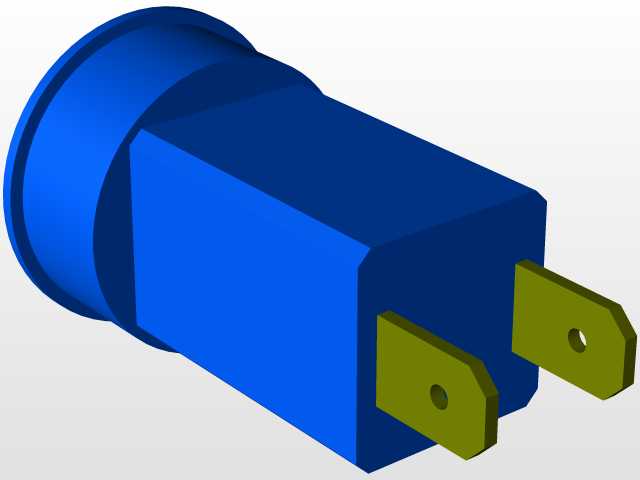

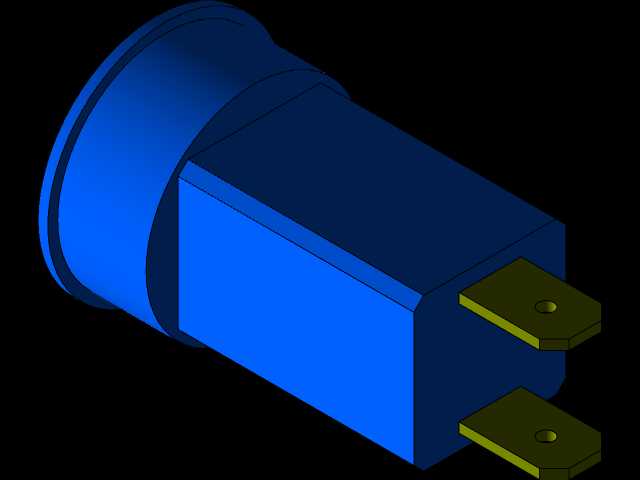

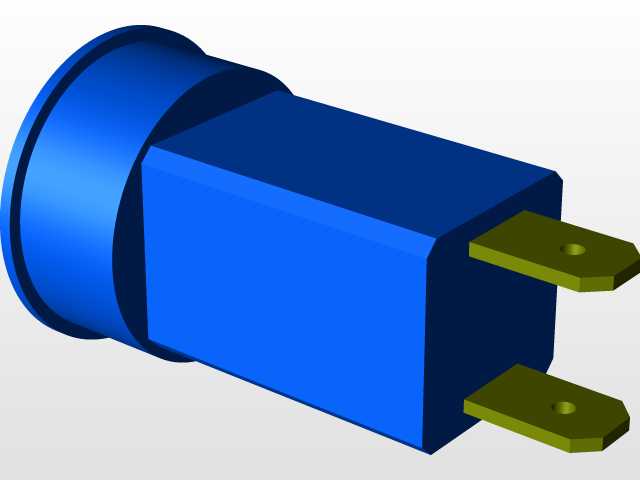

从结构设计来看,该插接件采用圆柱型主体加法兰限位的结构形式,前端的法兰边直径大于主体圆柱直径,安装时可直接卡入面板预先开好的对应尺寸圆孔中,无需额外加装固定螺母,依靠法兰边与面板外侧的贴合实现轴向限位,主体尾部伸出的两个平行扁状插脚为导电接触部位,插脚采用扁铜基材表面镀覆处理,既保证导电性能,也能提升插拔过程中的耐磨性能,插脚的间距符合对应规格的通用接插标准,可与配套的母座实现可靠对接,不会出现插脚错位、接触不良的问题。在低压配电、小型电控设备以及电源适配类产品的装配场景中,这类插接件常作为电源输入端的快装连接部件使用,适配面板开孔式安装需求,常见于小型工控模块、桌面型电源转换装置、实验类测试治具的电源输入回路中,承担外部交流电源与设备内部电路的导通连接作用,相比传统接线端子,这类插接结构无需现场拧接导线,可直接通过插脚与设备内部PCB板或接线铜排对接,大幅提升装配环节的作业效率,也能降低现场接线出错的概率。
主体外壳采用绝缘工程塑料一体注塑成型,外壳壁厚均匀,既保证足够的结构强度,避免装配或插拔过程中出现壳体开裂,也能实现带电部位与外部安装面板的可靠绝缘,防止使用过程中出现漏电风险,外壳表面做了细微的防滑纹理处理,插拔操作时手部与外壳之间有足够摩擦力,不会出现打滑脱手的情况。设计过程中首先要确定安装面板的开孔尺寸边界,主体圆柱段的外径与面板开孔采用小间隙配合,间隙量控制在0.1-0.2mm之间,既保证插接件可以顺利推入开孔,也不会出现安装后晃动量过大的问题,法兰边的厚度根据常用钣金面板的厚度做适配,一般控制在1.5-2mm之间,保证安装后法兰边与面板表面贴合平整,不会出现凸起或凹陷过大的情况。
插脚的伸出长度需要匹配内部接线端的连接深度,既要保证插脚插入母座后有足够的接触长度,避免接触面积过小导致通电时发热,也不能伸出过长,避免与设备内部其他元器件发生干涉,插脚与主体外壳的结合部位做了防松结构,插脚根部嵌入外壳内部的定位槽中,承受插拔力时不会出现插脚松动、后退的问题。从实际使用的工况来看,这类插接件需要承受一定次数的插拔循环,设计时对插脚的弹性变形量做了校核,保证多次插拔后插脚仍然能保持足够的接触压力,不会出现接触电阻过大的问题,外壳材料选用耐温等级达到B级的绝缘材料,满足常规电源回路的温升要求,即使长时间满负载工作,外壳温度也不会超过材料的耐温上限,不会出现壳体变形、绝缘性能下降的问题。
在三维建模过程中,需要重点保证法兰边与主体圆柱的同轴度,插脚的对称度以及两个插脚之间的平行度,这些形位公差直接影响最终产品的装配适配性,如果同轴度偏差过大,安装时会出现卡滞,无法顺利推入面板开孔;如果插脚平行度不足,与母座对接时会出现单边受力,不仅插拔阻力大,还会导致插脚变形,影响使用寿命。建模时对外壳的过渡圆角做了统一处理,所有棱角部位都做了R0.5以上的圆角,既避免注塑过程中出现应力集中,也能防止安装操作时锋利的棱角划伤作业人员,插脚的端部做了小倒角处理,对接时可以起到导向作用,即使存在微小的位置偏差,也能顺利导入母座的接触槽内。这类插接结构在实际选型时,需要根据设备的额定工作电流匹配对应的插脚截面积,保证导电部位的载流量满足回路要求,避免大电流工况下插脚过热,同时还要根据设备的使用环境确定外壳材料的防护等级,如果是在多粉尘、有溅水的场景使用,还需要在法兰边与面板之间加装密封胶圈,提升整体的防护性能。
