直角通孔SPDT微型滑动开关结构设计

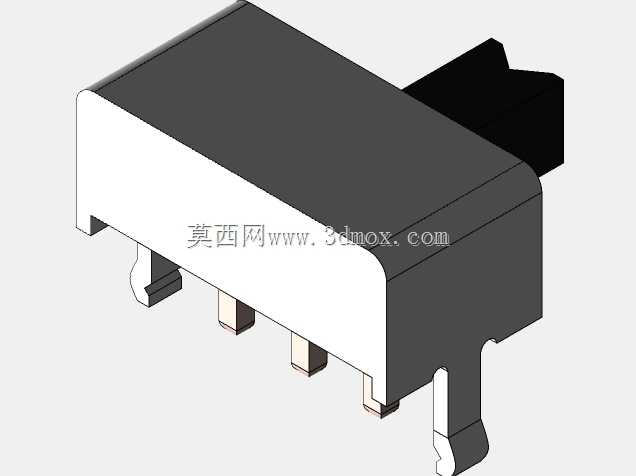

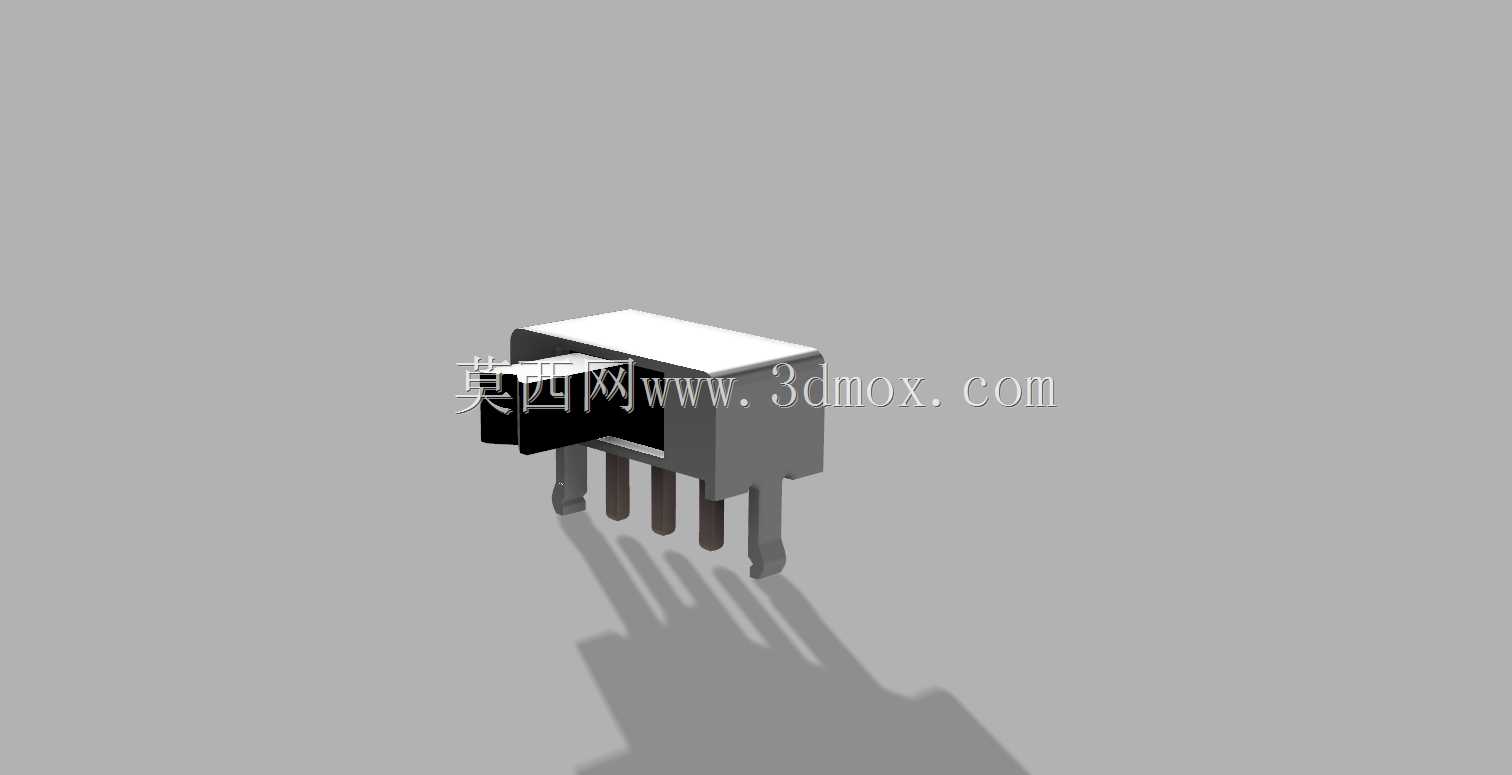

　　这款单刀双掷滑动开关主要面向小功率信号切换场景设计，常见于手持测量仪器、小型工控控制板、消费类电子外设的功能档位切换回路中，额定通断能力适配200mA以内、30V以下的低压直流信号回路，可在两路信号通路间完成稳定的机械切换动作，不会出现信号串扰或接触瞬断问题。从结构设计逻辑来看，开关采用直角弯脚通孔安装形式，引脚排布适配常规1.27mm间距PCB通孔焊盘，插装后开关本体可紧贴PCB板面安装，不会额外占用板上垂直方向的堆叠空间，适合内部空间紧凑的便携类设备布局。开关的滑动拨块做了限位凸台设计，滑动行程控制在3mm以内，拨动手感带有清晰的档位阻尼反馈，操作人员无需额外观察档位标识，仅凭触感即可确认切换到位状态，

　　避免出现档位切换不到位导致的电路虚接问题。开关本体的基座采用耐高温工程塑料注塑成型，可耐受常规波峰焊、回流焊的高温工况，焊接过程中不会出现基座变形、引脚移位的问题，引脚表面做了镀锡处理，焊锡浸润性良好，可有效降低虚焊、漏焊的不良率。在安装边界上，开关本体总高度控制在6mm以内，引脚伸出长度适配1.6mm标准厚度PCB，插装后引脚露出焊盘的长度控制在1mm以内，焊后剪脚工序可直接沿板面齐根修剪，不会与板上其他元器件产生干涉。开关的内部接触簧片采用高弹性铜合金材质，表面镀银处理，接触电阻稳定控制在20mΩ以内，长期使用不会出现接触氧化导致的信号衰减问题，滑动寿命可满足万次以上的切换操作需求，适配需要频繁切换档位的设备使用场景。

　　在实际选型应用中，这类开关常被用于小型设备的电源模式切换、信号通道选择、功能档位切换回路中，相比贴片式轻触开关，它的档位保持力更强，不会因为设备振动、意外触碰出现档位偏移问题，可靠性更适合工业类小型控制设备的使用需求。建模过程中严格还原了开关的实际安装尺寸、引脚间距、拨块活动行程，可直接导入PCB布局软件做干涉检查，也可用于整机结构装配的虚拟验证，提前排查安装空间不足、拨块与外壳干涉等潜在设计问题。
