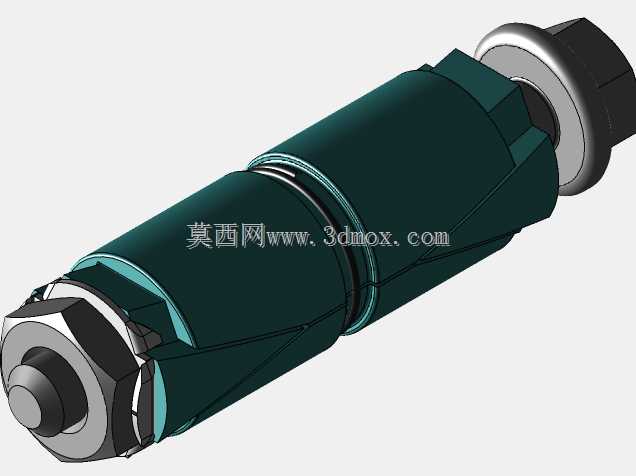

膨胀式螺纹锚固连接组件结构设计

这类锚固连接结构多用于混凝土基体、砌体墙面的后置固定场景，在建筑机电安装、工业设备基座固定、幕墙龙骨后置连接、管线支吊架挂载等工况中应用广泛，区别于传统预埋锚栓，该类结构可在土建施工完成后根据实际布设需求定位安装，适配现场施工中的点位调整需求，避免预埋阶段的定位偏差问题。从功能实现逻辑来看，该组件依靠旋紧端部六角螺母时产生的轴向拉力，带动前端膨胀段沿预设的切槽向外扩张，使膨胀瓣与安装孔内壁产生足够的挤压力与机械咬合力，以此承担轴向拉拔载荷与横向剪切载荷，双段式膨胀结构的设计，相比单段膨胀锚栓能在孔内形成两个受力支撑区，有效降低单一受力区的应力集中，提升在强度偏低的多孔砖、轻质混凝土基体中的锚固可靠性，避免长期受载下出现锚栓滑移、拔出的失效问题。设计过程中首先要明确安装边界，需匹配常用的混凝土钻孔直径公差，膨胀瓣的外张角度控制在合理区间，角度过大会导致安装时推进阻力过大，角度过小则无法形成足够的胀紧力，切槽的深度与宽度需经过受力校核，既要保证膨胀过程中瓣体可顺利张开不发生断裂，也要保证未安装状态下瓣体与主体结构的连接强度，避免运输、预装过程中出现瓣体变形脱落。端部的六角头结构适配常规扳手的操作空间，无需特殊安装工具即可完成施工，法兰盘结构可在螺母锁紧时增大与被连接件表面的接触面积，降低接触面的压应力，避免被固定件表面出现压痕变形，同时可起到一定的防松限位作用。整体结构的同轴度公差需严格控制，保证安装时可顺利插入预制钻孔，避免出现卡滞问题，各段的直径过渡处采用圆角处理，减少应力集中点，提升组件整体的抗疲劳性能，在长期受振动载荷的设备固定场景中，该结构的抗松动表现优于普通膨胀螺栓，可适配设备运行时产生的持续微振工况，减少后期运维的紧固调整工作量。
