欧姆龙B3F系列触觉轻触开关结构设计

这类轻触触觉开关是消费电子、工控小控制板卡上最常见的输入触发元件，日常接触的家电控制面板、小型手持检测设备、开发板扩展按键、工控操作盒的手动触发位，几乎都能见到同规格产品的身影，核心作用是通过按压动作实现电路的通断触发，给主控系统传递人工操作的开关量信号，相比自锁式按键，这类触觉开关仅在按压受力时保持导通，松开后依靠内部弹片自动复位，适合短信号触发的交互场景，不会出现误锁存的状态问题。

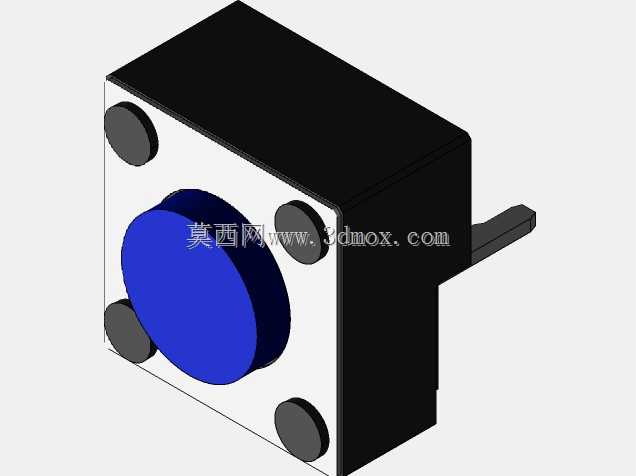

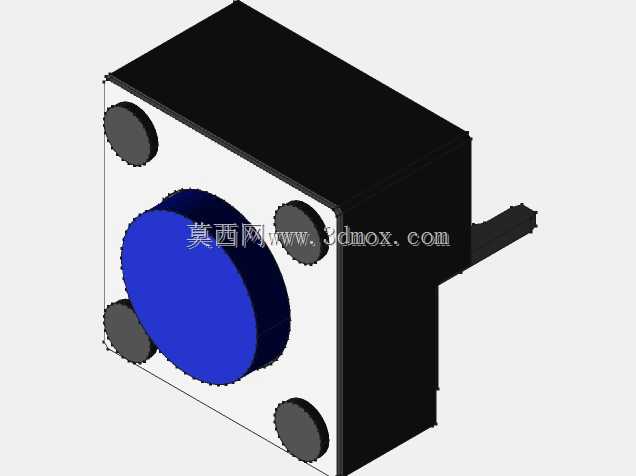

做PCB封装适配的时候，最容易出问题的就是安装孔位与引脚间距的匹配，不少设计人员直接调用通用封装库，往往会忽略开关本体的高度边界、引脚伸出长度与板边的安全距离，要么焊接后开关本体顶到外壳面板，要么引脚伸出过长碰到相邻走线造成短路。这次的结构设计完全围绕实际板装需求展开，本体采用方块式基座设计，正面圆形按压帽的突出高度做了适配常规面板开孔的尺寸预留，四个角的固定柱对应PCB上的定位孔，装配时可以直接插装过波峰焊，不需要额外做治具压合定位，侧面伸出的两个引脚间距严格匹配常用的2.54mm网格布线规则，走线时可以直接走标准线宽，不需要额外做线宽避让。

设计过程中特意校核了按压行程与面板的配合间隙，常规同规格开关的按压行程在0.25mm左右，预留的面板开孔与按键帽的径向间隙控制在0.3mm，既不会出现按键卡滞，也不会因为间隙过大进灰影响内部弹片寿命。基座的安装边界做了倒角处理，插装时不会刮伤PCB表面的阻焊层，引脚的伸出长度控制在1.2mm，过板后焊锡的爬锡高度刚好覆盖引脚根部，不会出现虚焊，也不会因为引脚过长在焊接后顶到板下的绝缘层。

实际选型应用时，这类开关的触发力度有不同档位，结构设计上预留了不同力度弹片的装配空间，不需要修改外部安装尺寸就能适配不同按压力度需求的场景，比如手持设备需要偏轻的触发力度减少长时间操作的疲劳，工控设备需要偏重的触发力度避免误触，都可以在不更改安装孔位的前提下直接替换。另外本体的侧边定位凸台做了防呆设计，插装时不会出现引脚反接的问题，生产装配时不需要额外做方向标识，能有效减少产线的装配错误率。

做结构校核的时候还考虑了回流焊的耐温边界，基座的外形尺寸没有做薄壁设计，过高温炉时不会出现基座变形导致按键卡滞的问题，按压帽与基座的配合间隙预留了高温膨胀的余量，在常规无铅回流焊的温度曲线下，冷却后依然能保持顺畅的按压手感，不会出现回弹不畅的情况。对于需要做面板密封的场景，开关本体的安装面平整度控制在0.05mm以内，贴装密封泡棉时不会出现缝隙，能满足常规IP54级别的面板防护需求，不需要额外做密封结构改造。
